一、項目介紹

1、應用場景：數據采集器

2、選擇型號：H31

3、定制尺寸：147*55*125

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

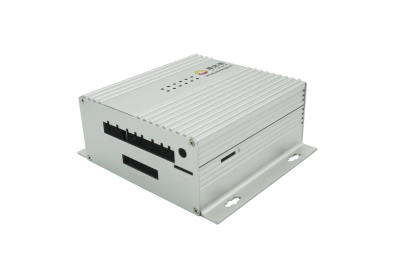

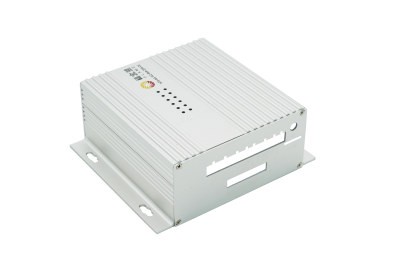

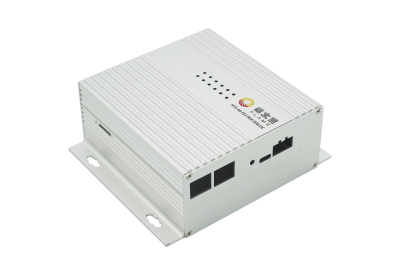

二、細節展示

三、案例說明

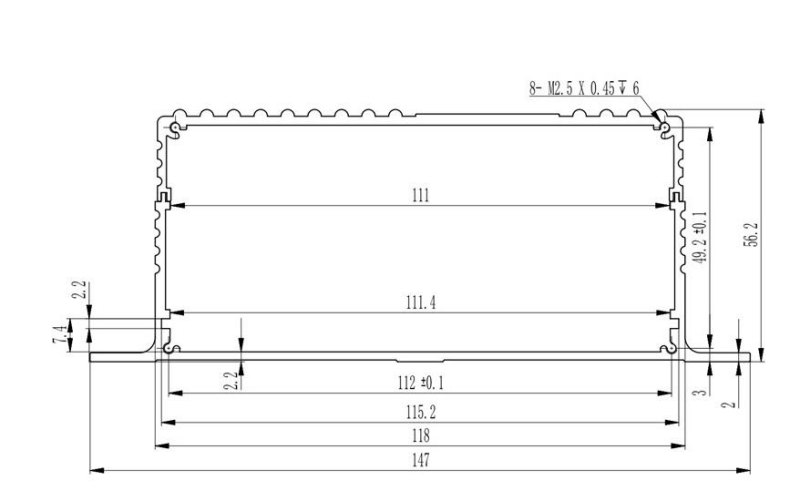

1.鋁合金外殼尺寸

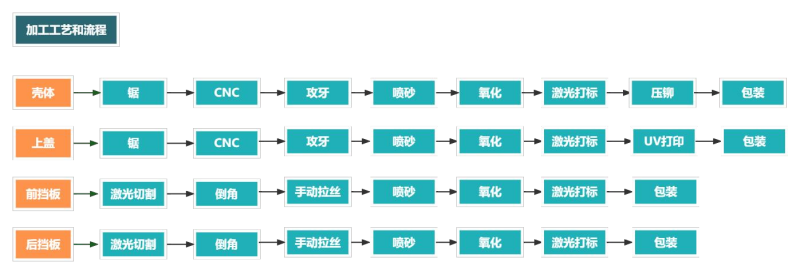

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

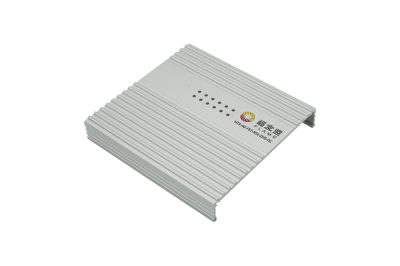

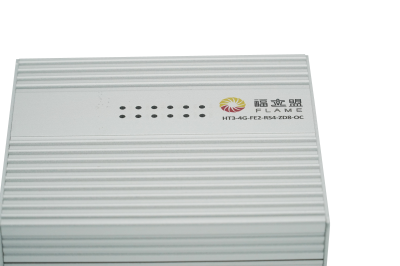

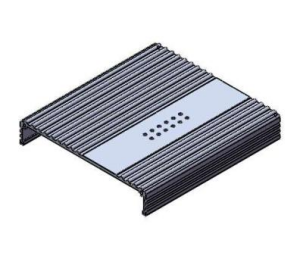

	部件名稱	上殼體
	部件尺寸	125-147-55
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—噴砂—氧化—激光打標—UV 打印—包裝

	項目	說明

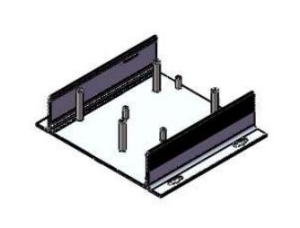

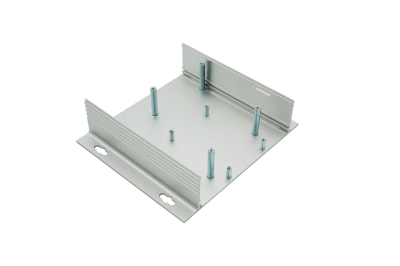

	部件名稱	下殼體
	部件尺寸	125-147-55
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	激鋸—CNC—攻牙—噴砂—氧化—激光打標—壓 鉚—包裝

	項目	說明

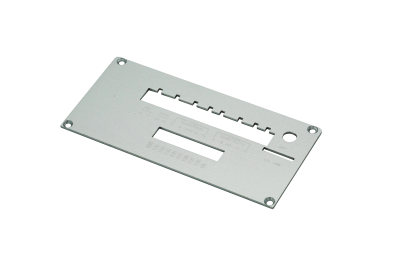

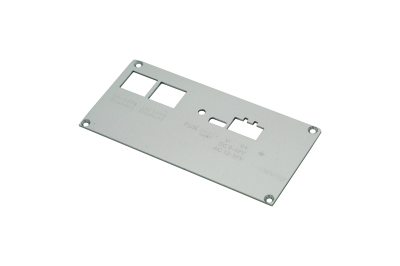

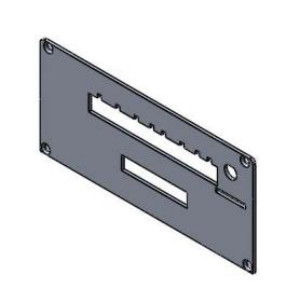

	部件名稱	前擋板
	部件尺寸	118-55
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—激光 打標—包裝

	項目	說明

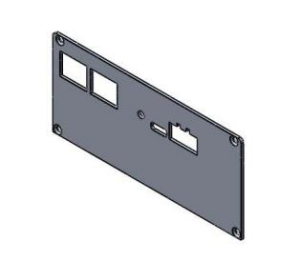

	部件名稱	后擋板
	部件尺寸	118-55
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—激光 打標—包裝

	項目	說明

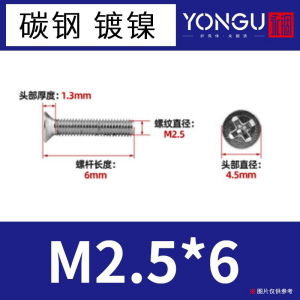

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M2.5*6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
