IP68防水鋁外殼定制案例—智慧交通橋梁監測儀器

23-07-25

IP68防水鋁外殼定制案例—智慧交通橋梁監測儀器

一、項目介紹

1、應用場景:智慧交通橋梁監測儀器

2、選擇型號:L06A

3、定制尺寸:150*115*80

4、使用型材:6063、6061、5052鋁型材

5、表面處理:陽極氧化-噴砂星暉灰

6、防水等級:IP68

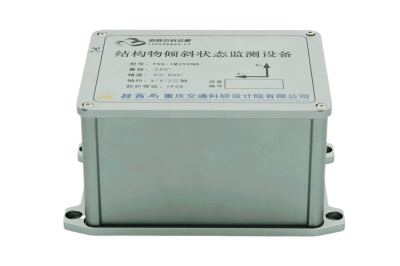

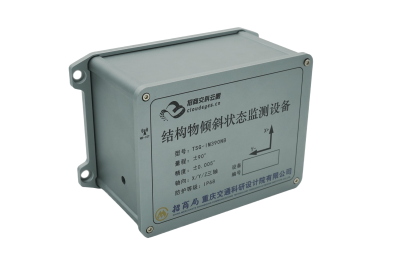

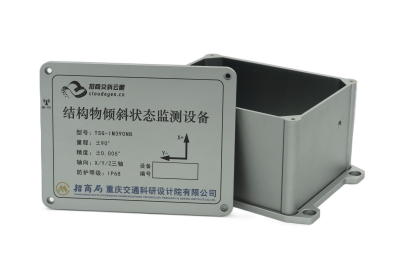

橋梁監測儀器外殼
橋梁監測儀器外殼
橋梁監測儀器外殼


二、細節展示

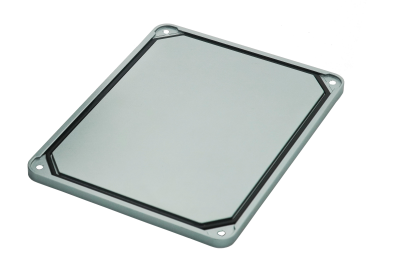

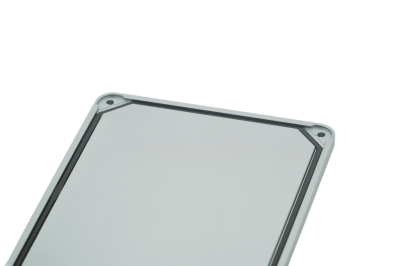

防水外殼上蓋
橋梁監測儀器外殼
橋梁監測儀器外殼

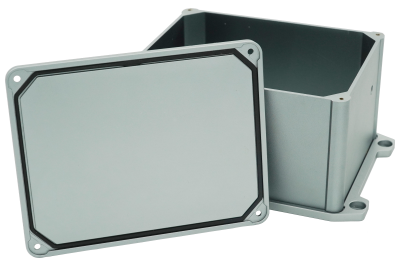

防水外殼

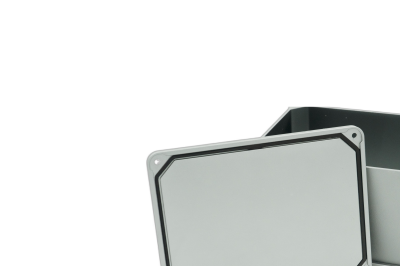

防水外殼上蓋

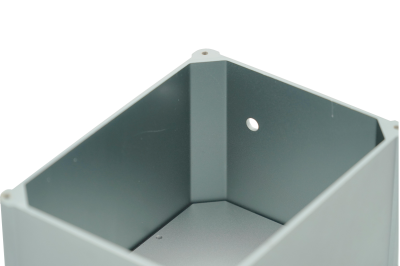

防水外殼


三、案例說明

1.防水鋁外殼尺寸

防水鋁外殼型材

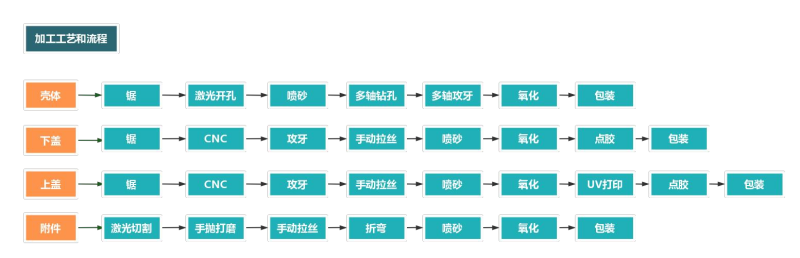

2.鋁合金外殼加工流程

防水鋁外殼加工流程


四:加工細節

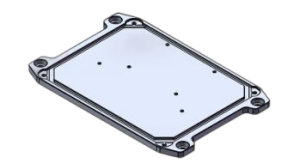

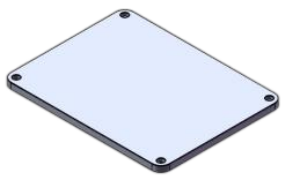

防水鋁外殼下蓋
項目 說明
部件名稱
下蓋
部件尺寸
178*119*6
材料信息
6061合金
表面處理
噴砂星暉灰
加工工序
鋸—CNC—攻牙—手動拉絲—噴砂—氧化—點
膠—包裝


防水鋁外殼上蓋
項目 說明
部件名稱
上蓋
部件尺寸
154*119*6
材料信息
6061合金
表面處理
噴砂星暉灰,UV打印
加工工序
鋸—CNC—攻牙—手動拉絲—噴砂—氧化—UV
打印—點膠—包裝

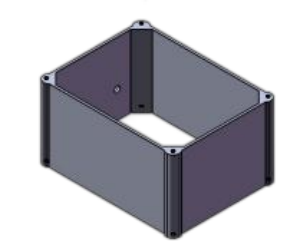

防水鋁外殼型材
項目 說明
部件名稱
殼體
部件尺寸
150*115*80
材料信息
6063-T5
表面處理
噴砂星暉灰
加工工序
鋸—激光開孔—噴砂—多軸鉆孔—多軸攻牙—氧
化—包裝

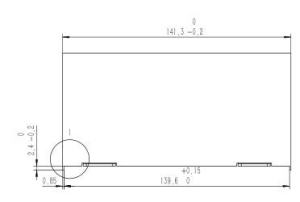

項目 說明
部件名稱
附件
部件尺寸
141.3*81.6*14
材料信息
5052-H32
表面處理
噴砂星暉灰
加工工序
激光切割—手拋打磨—手動拉絲—折彎—噴砂—
氧化—包裝



項目 說明
部件名稱
自粘橡膠墊
部件尺寸
19.32*9*1
材料信息
硅橡膠
表面處理
/
加工工序
/


六角螺絲
項目 說明
部件名稱
不銹鋼內六角杯頭螺絲
部件尺寸
M3 X 8
材料信息
SUS304
表面處理 /
加工工序
