一、項目介紹

1、應用場景：水利水務檢測儀器

2、選擇型號：N203A

3、定制尺寸：185*31*130

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑、噴砂皓月銀

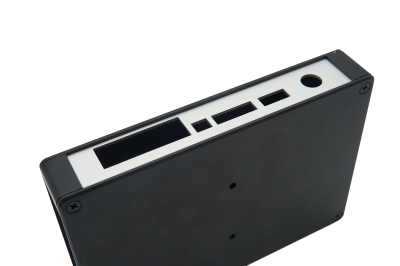

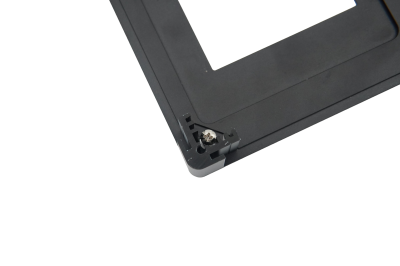

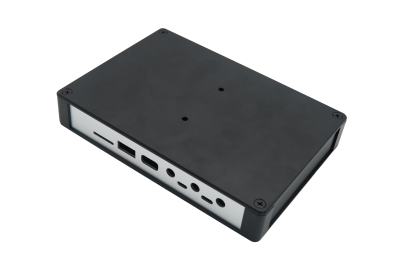

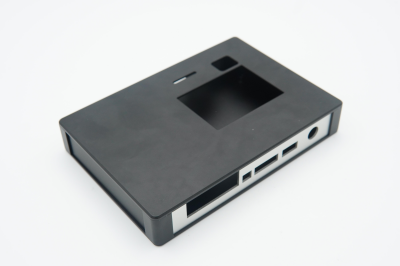

二、細節(jié)展示

三、案例說明

1.鋁合金外殼尺寸

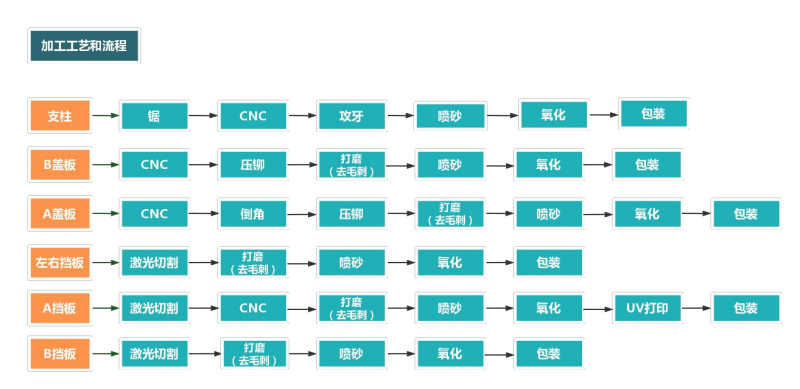

2.鋁合金外殼加工流程

四：加工細節(jié)

	項目	說明

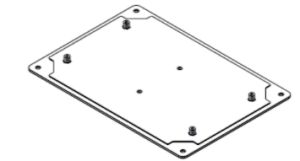

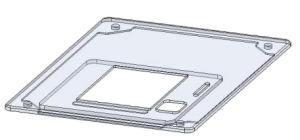

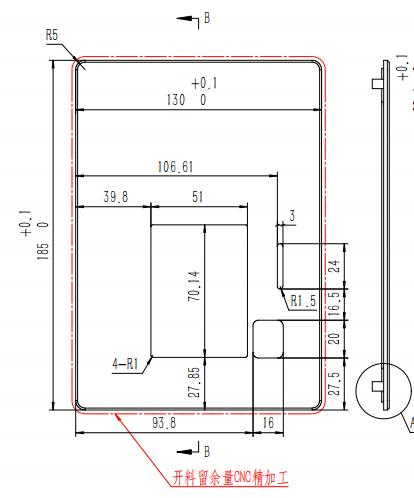

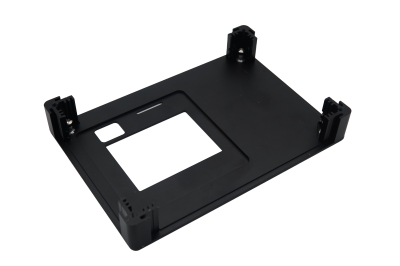

	部件名稱	A蓋板
	部件尺寸	185-130-4
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	CNC—倒角—壓鉚—打磨（去毛刺）—噴砂—氧 化—包裝

	項目	說明
	部件名稱	B蓋板
	部件尺寸	185-130-3
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	CNC—壓鉚—打磨（去毛刺）—噴砂—氧化—包 裝

	項目	說明

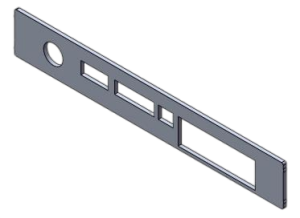

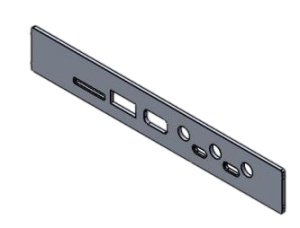

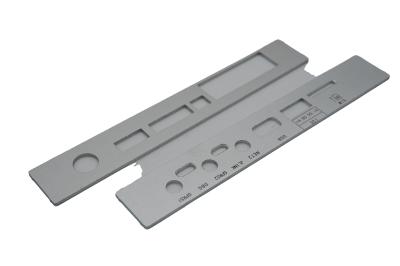

	部件名稱	A擋板
	部件尺寸	167-25-2
	材料信息	5052-H32
	表面處理	噴砂皓月銀UV
	加工工序	激光切割—CNC—打磨（去毛刺）—噴砂—氧 化—UV打印—包裝

	項目	說明

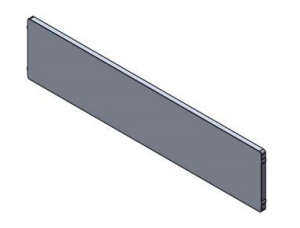

	部件名稱	B擋板
	部件尺寸	167-25-2
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明

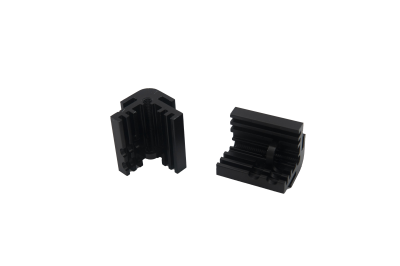

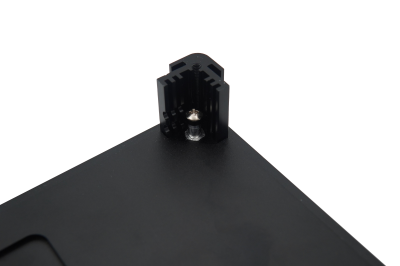

	部件名稱	支柱
	部件尺寸	25-22-13
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

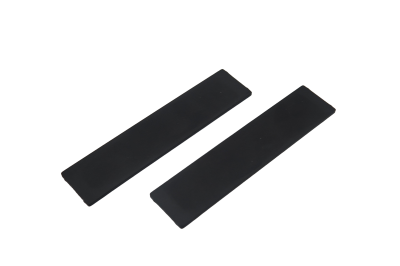

	部件名稱	左右擋板
	部件尺寸	112-25-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X8
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
