一、項目介紹

1、應用場景：追蹤定位設備

2、選擇型號：N201A

3、定制尺寸：129.4*100*100

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

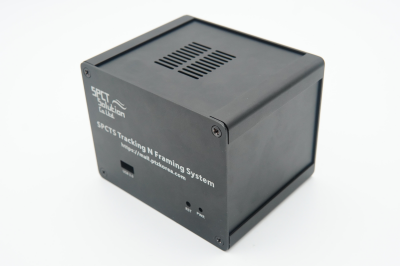

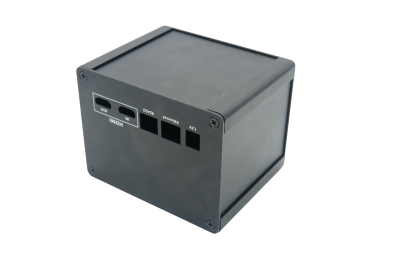

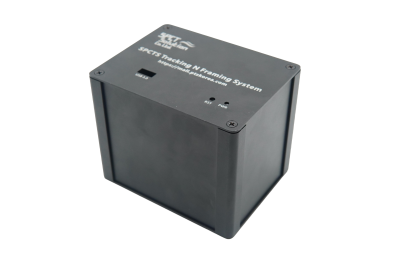

二、細節展示

三、案例說明

1.鋁合金外殼尺寸

2.鋁合金外殼加工流程

四：加工細節

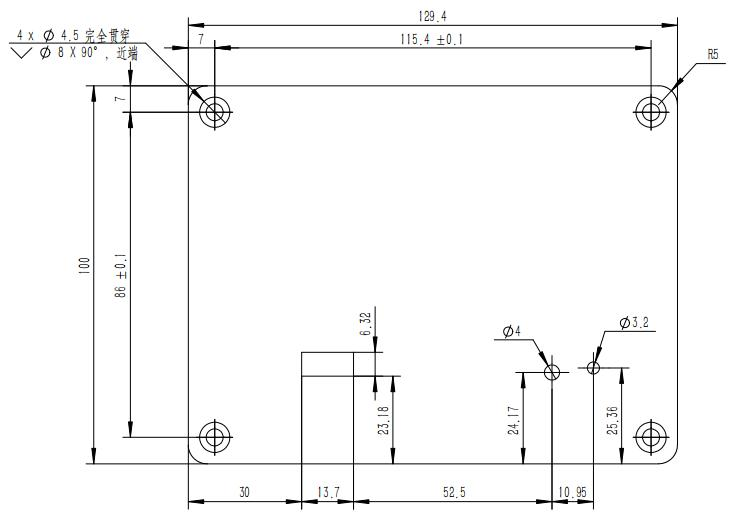

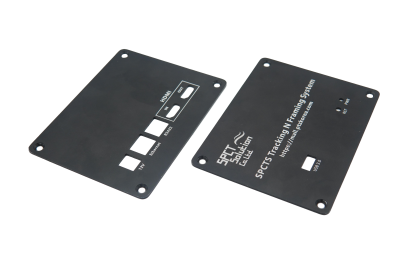

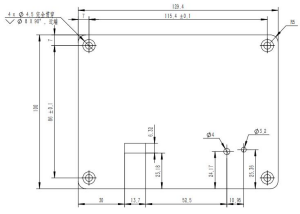

	項目	說明
	部件名稱	前面板
	部件尺寸	129.4-100-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—倒角—打磨（去毛刺）—噴砂—氧 化—激光打標—包裝

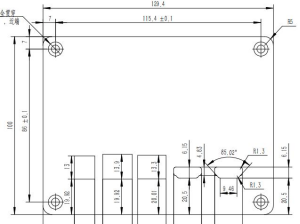

	項目	說明
	部件名稱	后面板
	部件尺寸	129.4-100-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—倒角—打磨（去毛刺）—噴砂—氧 化—激光打標—包裝

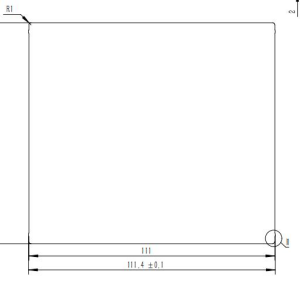

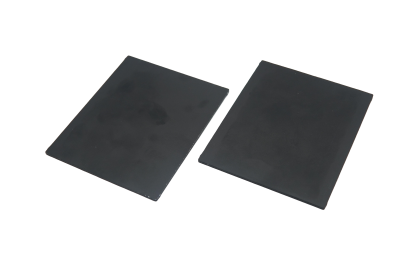

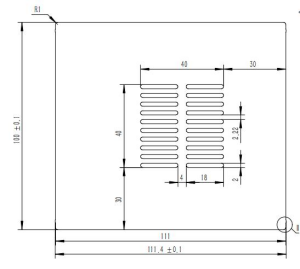

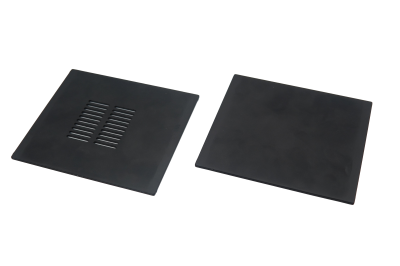

	項目	說明
	部件名稱	上蓋板
	部件尺寸	111.4-100-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

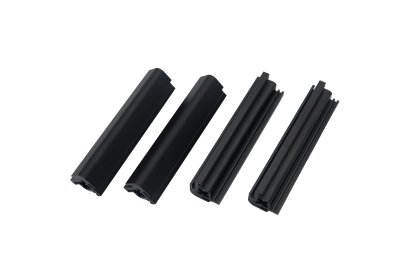

	項目	說明
	部件名稱	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—攻牙—噴砂—氧化—包裝

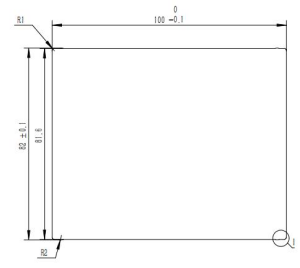

	項目	說明
	部件名稱	左右側板
	部件尺寸	100-82-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明
	部件名稱	下蓋板
	部件尺寸	111.4-100-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

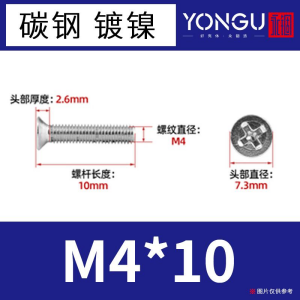

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4*10
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
