一、項目介紹

1、應用場景：氣體檢測儀器

2、選擇型號：H23

3、定制尺寸：125*51*208

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-拉絲皓月銀

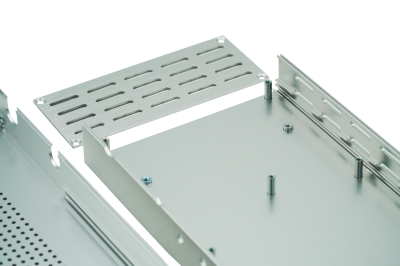

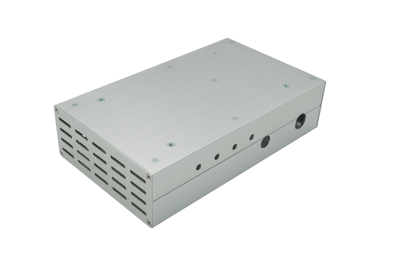

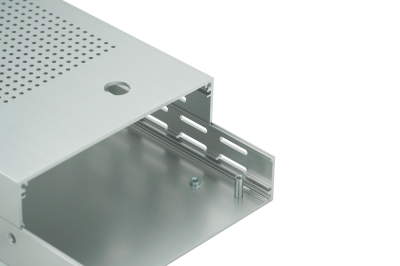

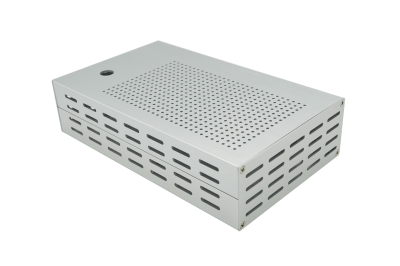

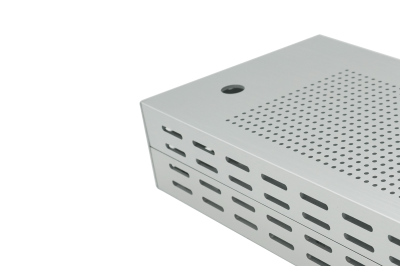

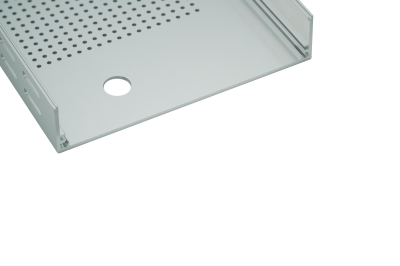

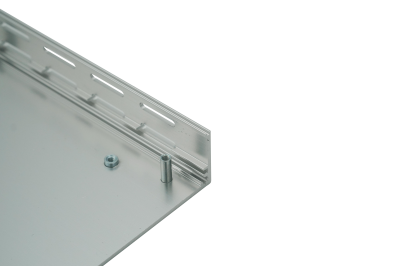

二、細節展示

三、案例說明

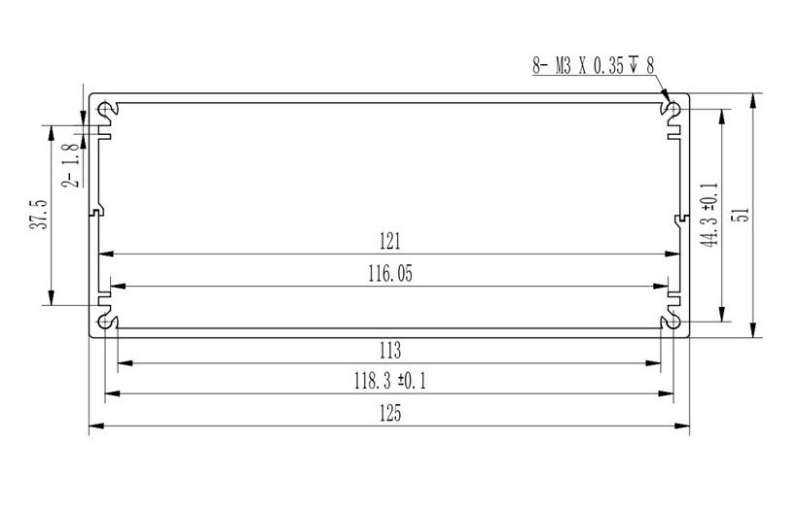

1.鋁合金外殼尺寸

2.鋁合金外殼加工流程

四：加工細節

	項目	說明
	部件名稱	A殼體
	部件尺寸	125-51-208
	材料信息	6063-T5
	表面處理	拉絲皓月銀
	加工工序	鋸—激光開孔—CNC—倒角—攻牙—手拋打磨— 手動拉絲—氧化—壓鉚—包裝

	項目	說明

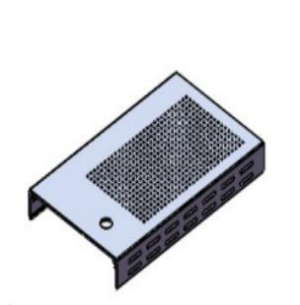

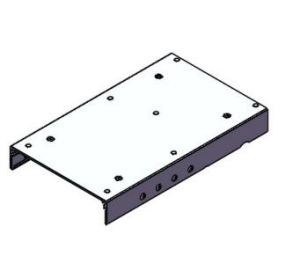

	部件名稱	B殼體
	部件尺寸	125-51-208
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	鋸—激光開孔—CNC—攻牙—手拋打磨—手動拉 絲—氧化—包裝

	項目	說明

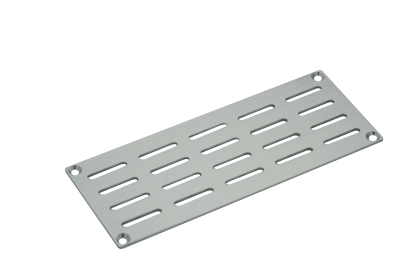

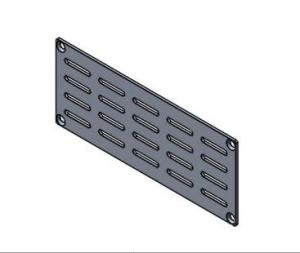

	部件名稱	擋板
	部件尺寸	125-51
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	激激光切割—倒角—手拋打磨—手動拉絲—氧 化—包裝

	項目	說明

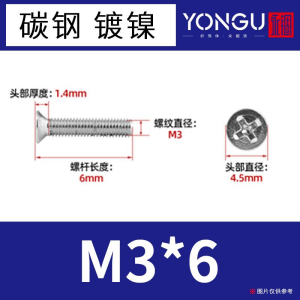

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
