一、項目輸入

（一）項目名稱

屏蔽器外殼

（二）項目目標

根據模塊組件設計內部結構、整體外觀

（三）產品屬性

金屬外殼

（四）功能配置

金屬屏蔽外殼，可以揭蓋子打開，能夠安裝小PCB外殼，具有卡框的固定器。

（五）顯控面板

無

（六）材料工藝

金屬

（七）設計要求

美觀大氣、電磁屏蔽性能好



二、設計初期

圖2-1 產品圖紙圖



總結：

1.原產品主體運用的是金屬板折彎而成的殼體，缺乏設計感2.鉸鏈外露影響美觀3.底部與桌面貼合，難以提起來



三、設計方向

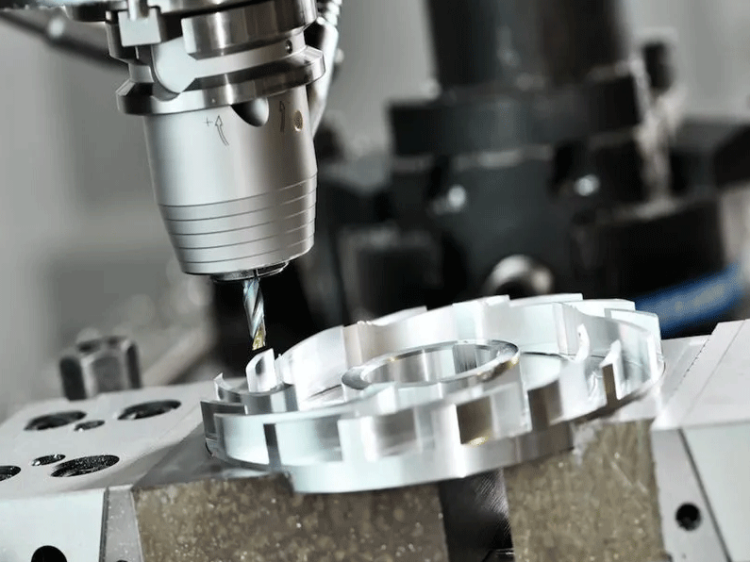

1、以cnc加工、鋁板拼接結合折彎件的方式，增強產品質感2、以硬朗線條和轉折面，體現科技感3、以隱藏式螺柱連接代替鉸鏈增強產品造型的美感4、保留斜面，易于取樣

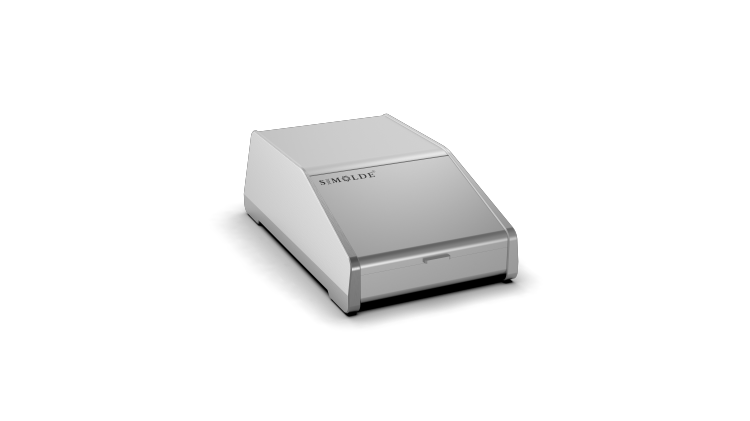

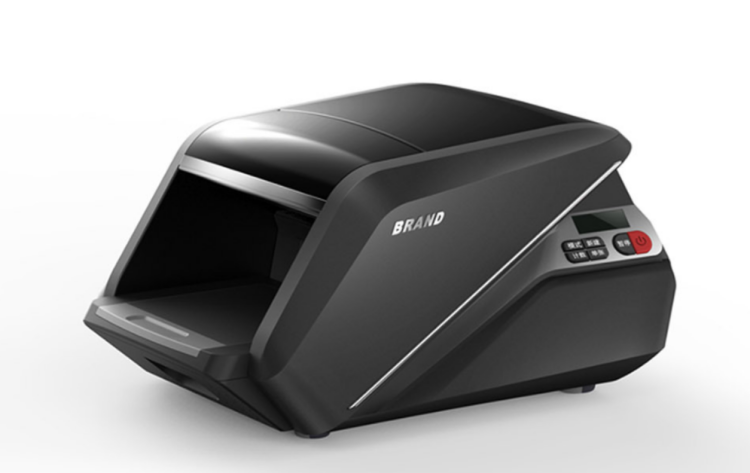

圖3-1 方向預想圖



圖3-2 方向預想圖





四、設計方案

（一）總述

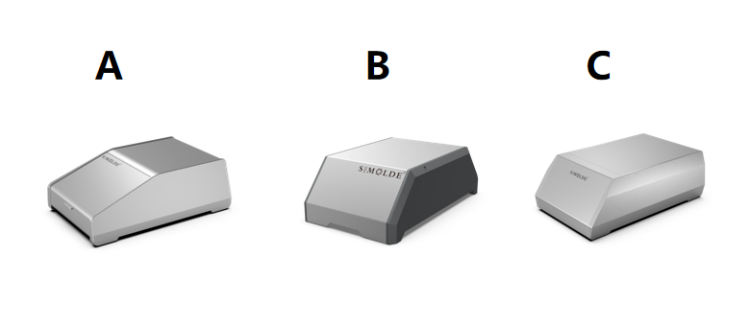

圖4-1 鋁合金殼體A+B+C款設計圖



（二）方案A

整體尺寸：280X164X90

1、整體效果

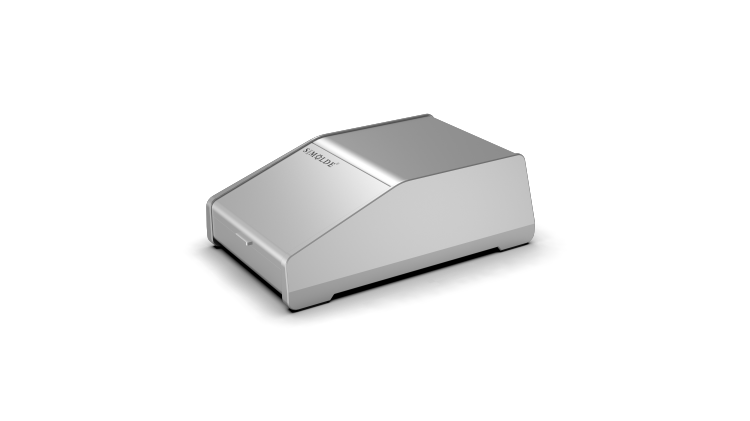

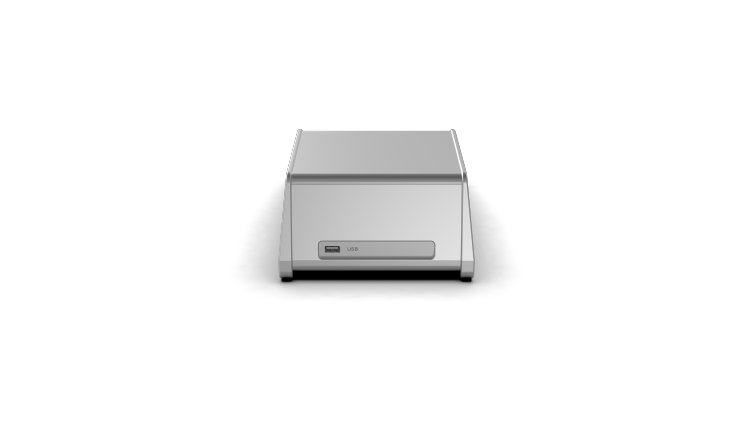

圖4-2 整體效果圖



2、部件細節

圖4-3 側面鋁板圖



圖4-4 側面鋁板圖



圖4-5 USB接口圖

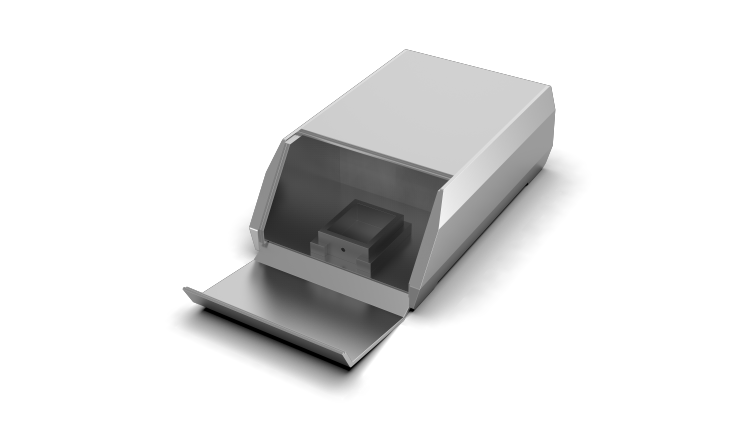

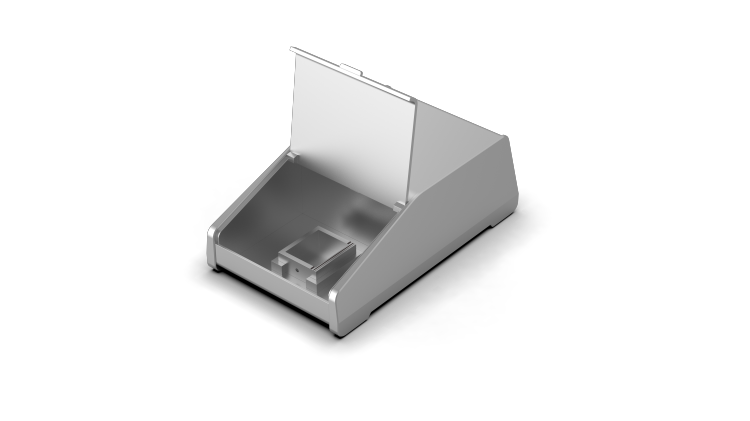

圖4-6 開蓋方式展示圖



（三）方案B

整體尺寸：280X160X921、整體效果

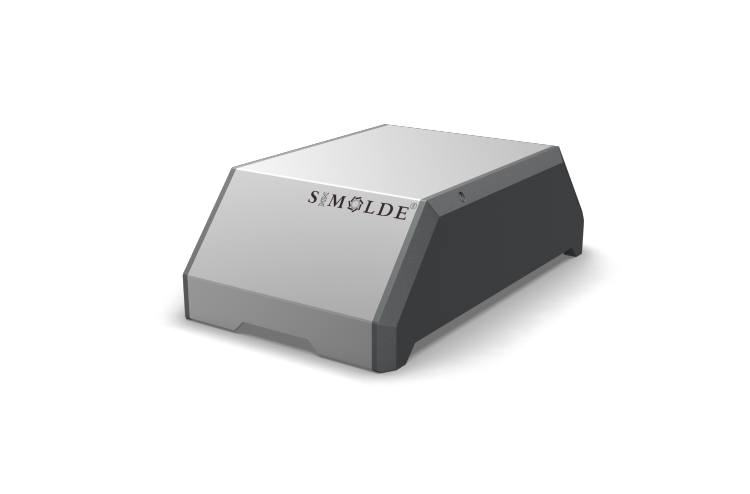

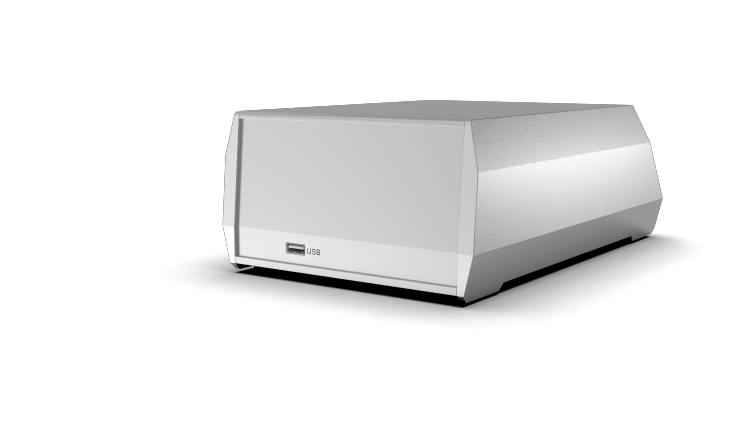

圖4-7 整體效果圖（側面鋁板）



2、部件細節

圖4-8 USB接口圖

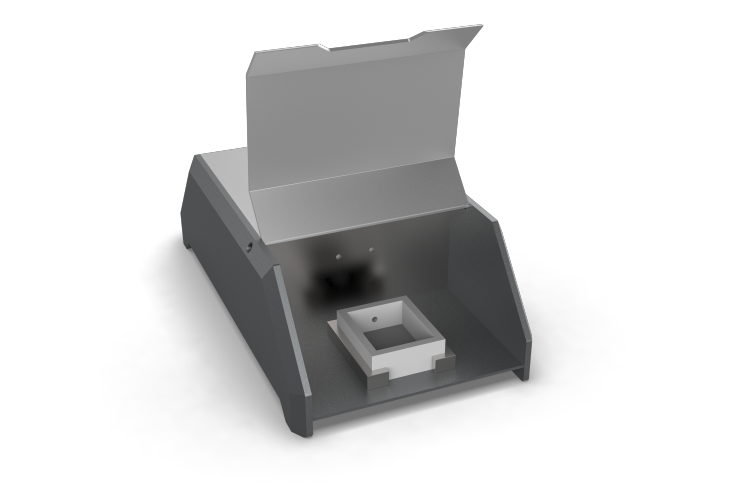

圖4-9 開蓋方式展示圖



（四）方案C

整體尺寸：260X164X901、整體效果

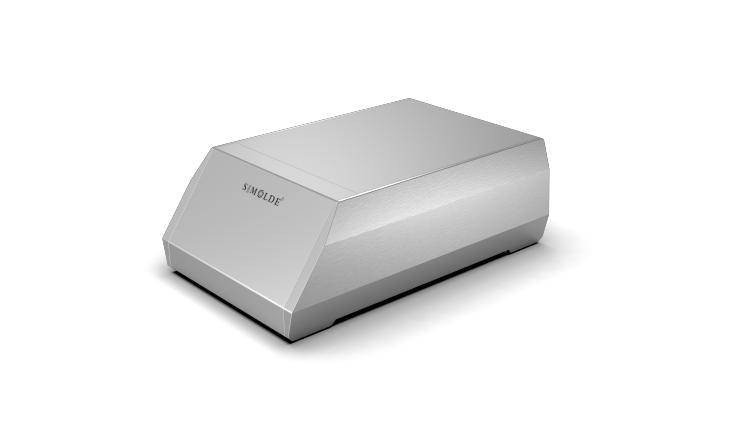

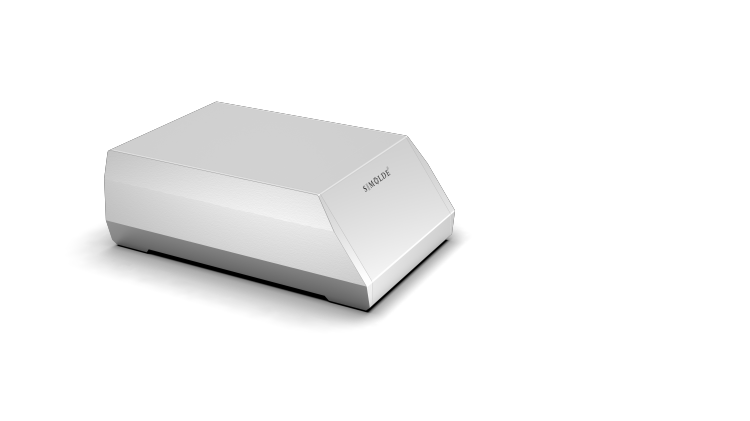

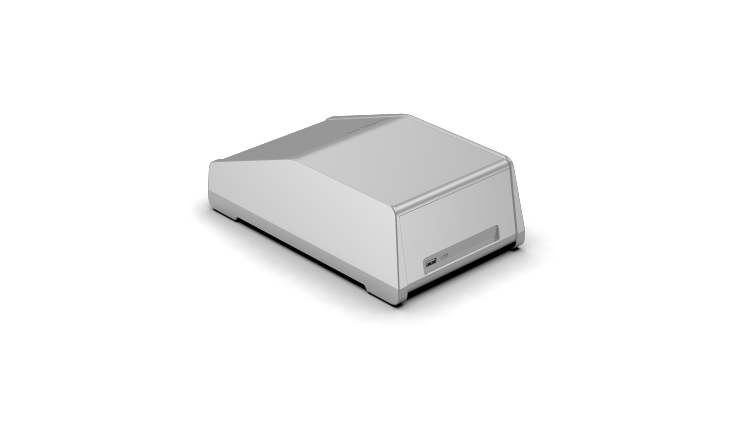

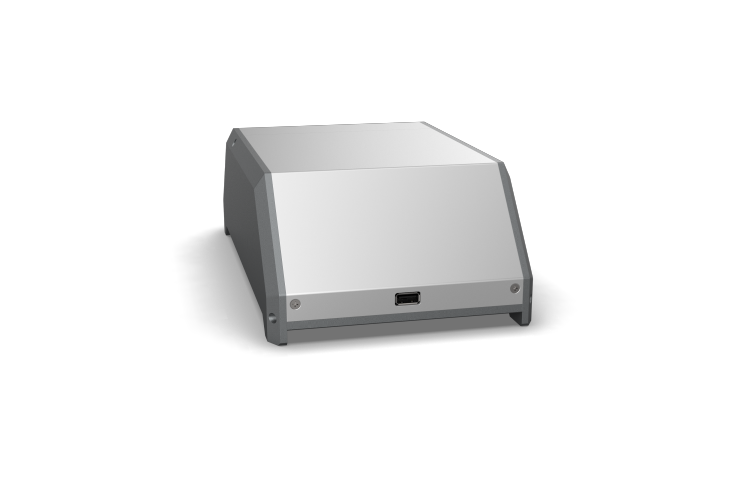

圖4-10 整體效果圖



2、部件細節

圖4-11 側面鋁板圖



圖4-12 USB接口圖



圖4-13 開蓋方式展示圖
