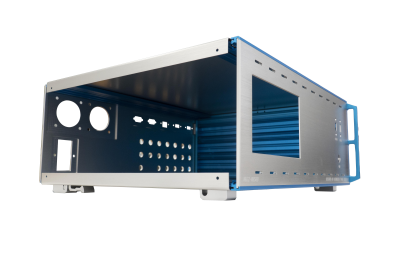

一、項目介紹

1、應用場景：電氣控制設備

2、選擇型號：D09

3、定制尺寸：482*4U*400

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-拉絲皓月銀、噴砂碧玉藍

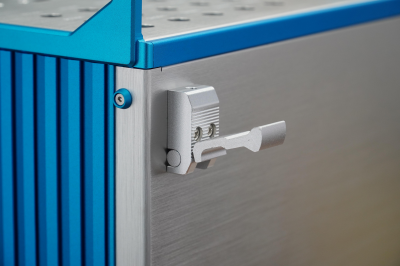

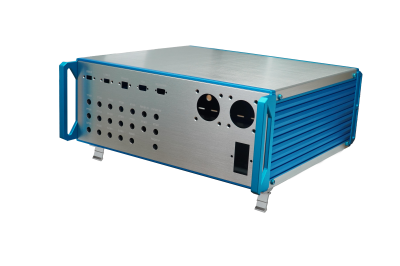

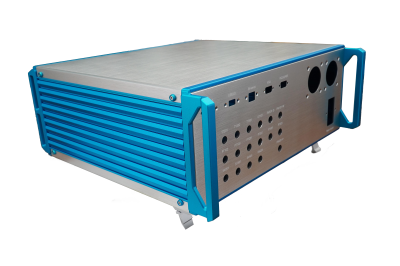

二、細節展示

三、案例說明

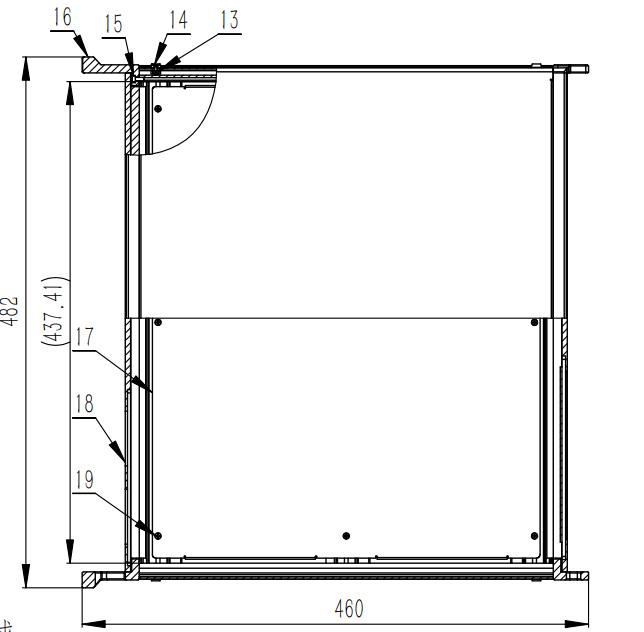

1.鋁合金機箱尺寸

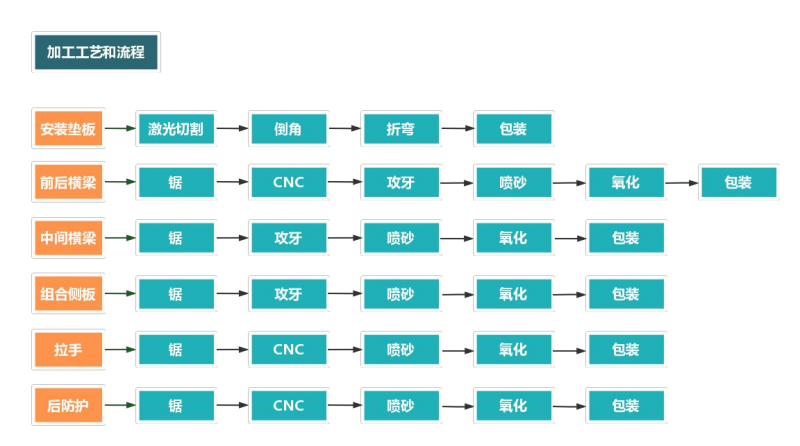

2.鋁合金機箱加工流程

四：加工細節

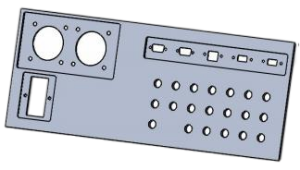

	項目	說明
	部件名稱	后面板
	部件尺寸	453-170.2-5
	材料信息	5052-H32
	表面處理	拉絲皓月銀，激光
	加工工序	鋸—CNC—攻牙—打磨—噴砂—氧化—激光—包裝

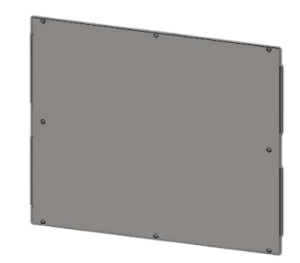

	項目	說明
	部件名稱	上蓋板
	部件尺寸	462.4-375.7-6.3
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	激光切割—倒角—折彎—包裝

	項目	說明
	部件名稱	下蓋板
	部件尺寸	462.4-375.7-6.3
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	激光切割—倒角—折彎—包裝

	項目	說明

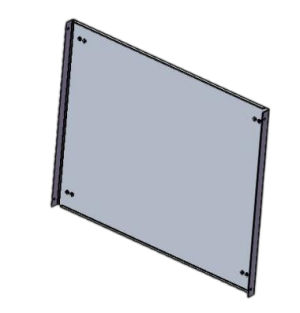

	部件名稱	安裝墊板
	部件尺寸	430.4-352-6.2
	材料信息	電解板
	表面處理	毛坯
	加工工序	激光切割—倒角—折彎—包裝

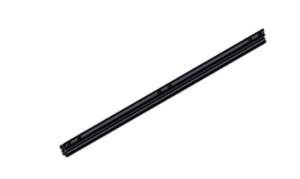

	項目	說明

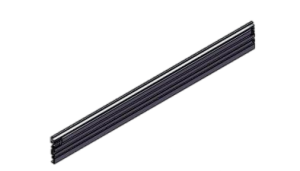

	部件名稱	組合側板
	部件尺寸	19.75-13.9-376
	材料信息	6063-T5
	表面處理	噴砂碧玉藍
	加工工序	鋸—攻牙—噴砂—氧化—包裝

	項目	說明

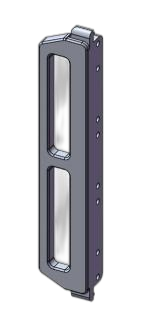

	部件名稱	拉手
	部件尺寸	180.3-52-26
	材料信息	6063-T5
	表面處理	噴砂碧玉藍
	加工工序	鋸—CNC—噴砂—氧化—包裝

	項目	說明

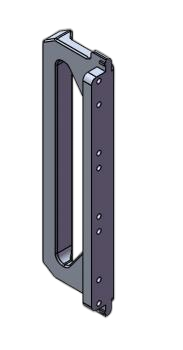

	部件名稱	后防護
	部件尺寸	180.3-13.7-32
	材料信息	6063-T5
	表面處理	噴砂碧玉藍
	加工工序	鋸—CNC—噴砂—氧化—包裝

	項目	說明

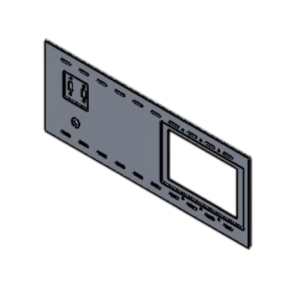

	部件名稱	前面板
	部件尺寸	453-132-5
	材料信息	5052-H32
	表面處理	拉絲皓月銀，激光
	加工工序	鋸—CNC—攻牙—打磨—噴砂—氧化—激光—包裝

	項目	說明
	部件名稱	前機腳座
	部件尺寸	22-14.7-40
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	/

	項目	說明

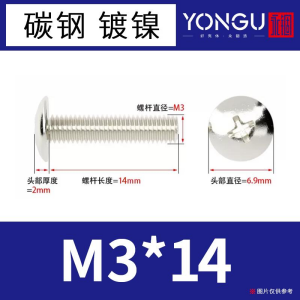

	部件名稱	碳鋼鍍鎳十字大扁頭螺絲
	部件尺寸	M3X14
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
