一、項目介紹

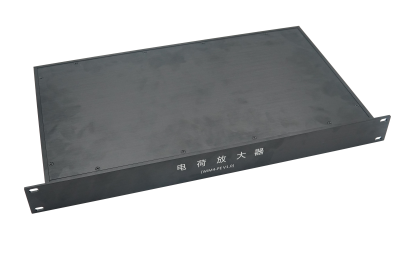

1、應用場景：電荷放大器

2、選擇型號：C11C

3、定制尺寸：482*1U*250

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-拉絲墨玉黑

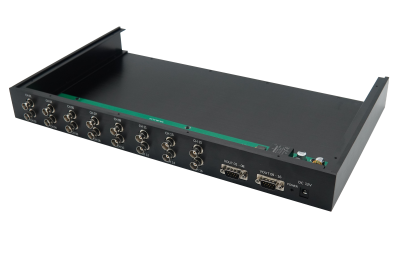

二、細節展示

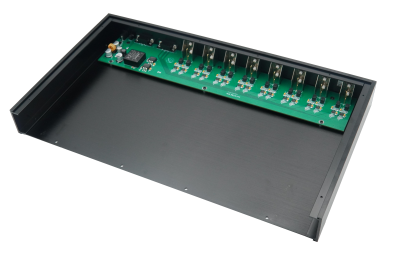

三、案例說明

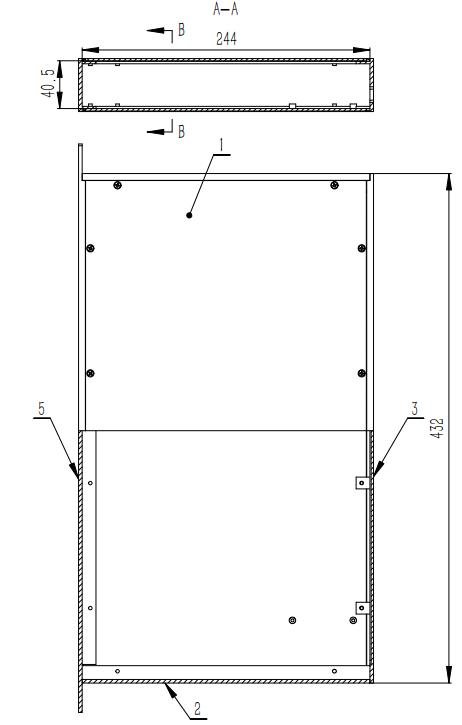

1.19寸標準機箱尺寸

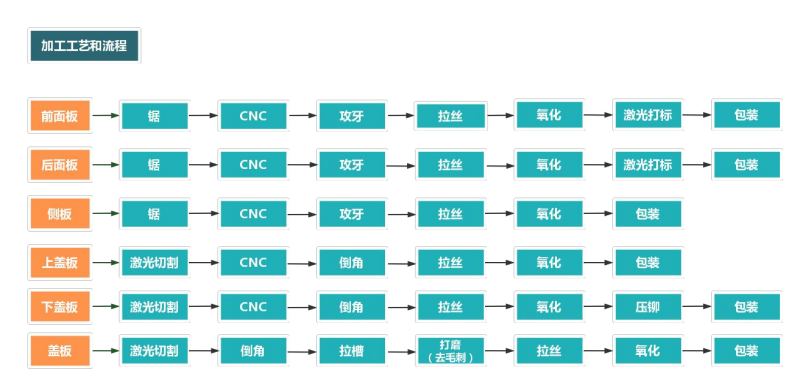

2.19寸標準機箱加工流程

四：加工細節

	項目	說明

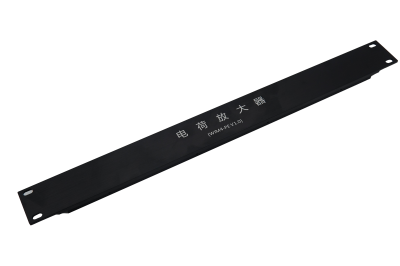

	部件名稱	前面板
	部件尺寸	482-45-14.8
	材料信息	6063-T5
	表面處理	拉絲墨玉黑，激光
	加工工序	鋸—CNC—攻牙—拉絲—氧化—激光打標—包裝

	項目	說明

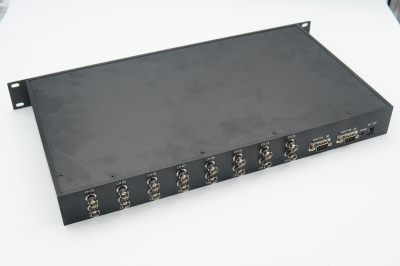

	部件名稱	后面板
	部件尺寸	432-35-14.8
	材料信息	6063-T5
	表面處理	拉絲墨玉黑，激光
	加工工序	鋸—CNC—攻牙—拉絲—氧化—激光打標—包裝

	項目	說明

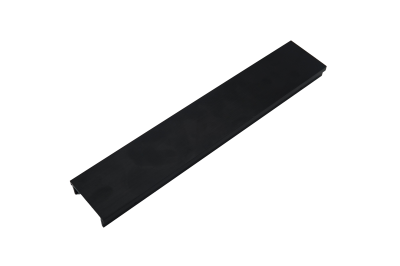

	部件名稱	側板
	部件尺寸	244-45-14.8
	材料信息	6063-T5
	表面處理	拉絲墨玉黑
	加工工序	鋸—CNC—攻牙—拉絲—氧化—包裝

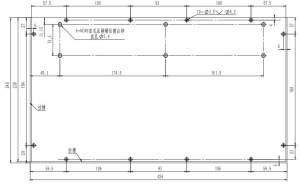

	項目	說明

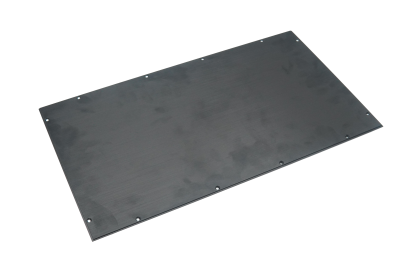

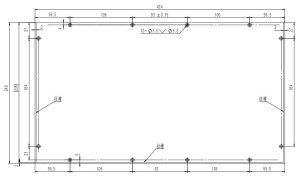

	部件名稱	下蓋板
	部件尺寸	424-240-2
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	激光切割—CNC—倒角—拉絲—氧化—壓鉚—包 裝

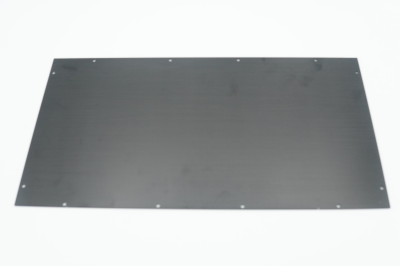

	項目	說明
	部件名稱	上蓋板
	部件尺寸	424-240-2
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	激光切割—CNC—倒角—拉絲—氧化—包裝

	項目	說明

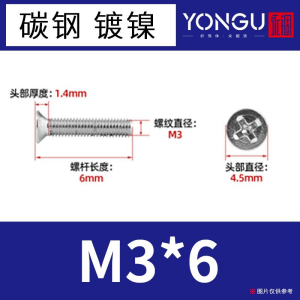

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
