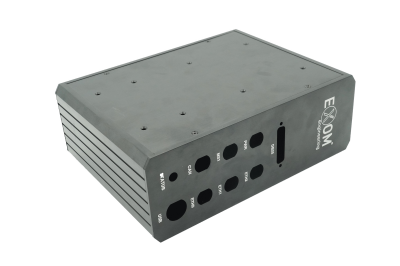

一、項目介紹

1、應用場景：智慧通訊機箱

2、選擇型號：C09B

3、定制尺寸：245*2U*185

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-拉絲墨玉黑

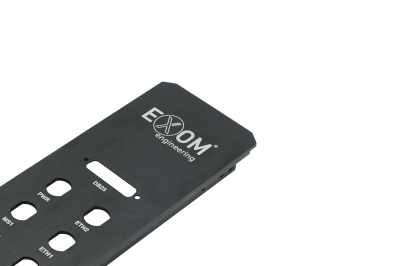

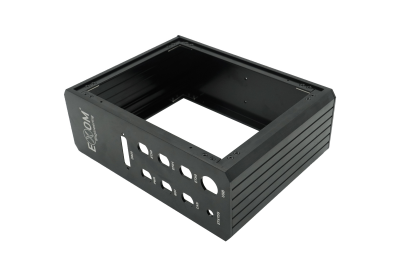

二、細節展示

三、案例說明

1.19寸標準機箱尺寸

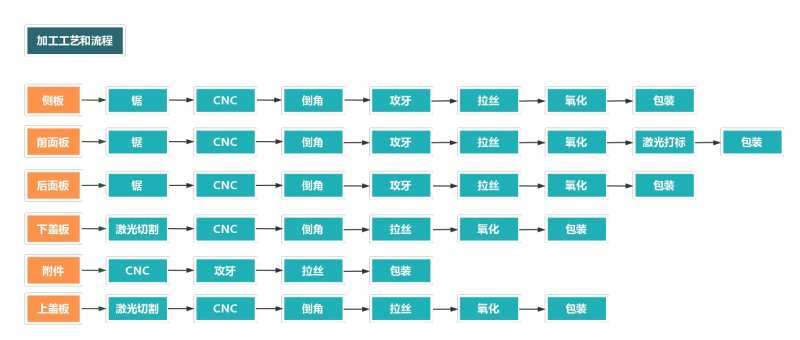

2.19寸標準機箱加工流程

四：加工細節

	項目	說明

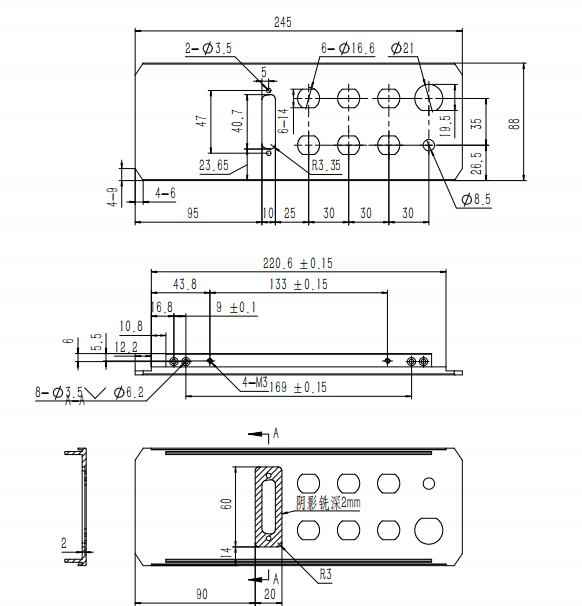

	部件名稱	前面板
	部件尺寸	245-88-2
	材料信息	6063-T5
	表面處理	拉絲墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—手動拉絲—氧化—激光 打標—包裝

	項目	說明
	部件名稱	后面板
	部件尺寸	245-88-2
	材料信息	6063-T5
	表面處理	拉絲墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—手動拉絲—氧化—包裝

	項目	說明

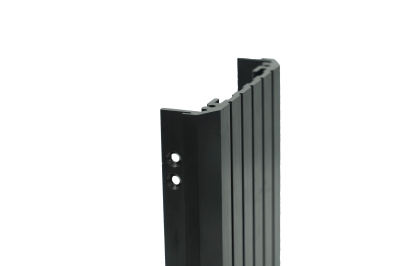

	部件名稱	側板
	部件尺寸	179-123-22
	材料信息	6063-T5
	表面處理	拉絲墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—手動拉絲—氧化—包裝

	項目	說明
	部件名稱	下蓋板
	部件尺寸	174.6-220.6-2
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	激光切割—CNC—倒角—手動拉絲—氧化—包裝

	項目	說明

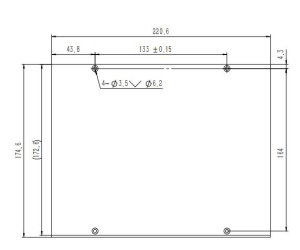

	部件名稱	上蓋板
	部件尺寸	174.6-220.6-2
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	激光切割—CNC—倒角—手動拉絲—氧化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
