一、項目介紹

1、應用場景：監測、檢測及觀測設備

2、選擇型號：H24

3、定制尺寸：127*75*170

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

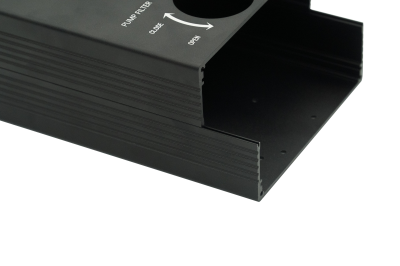

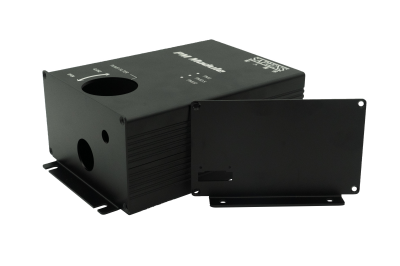

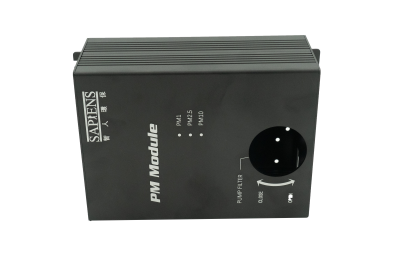

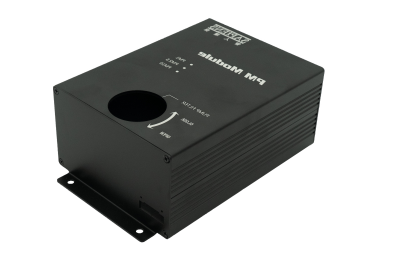

二、細節展示

三、案例說明

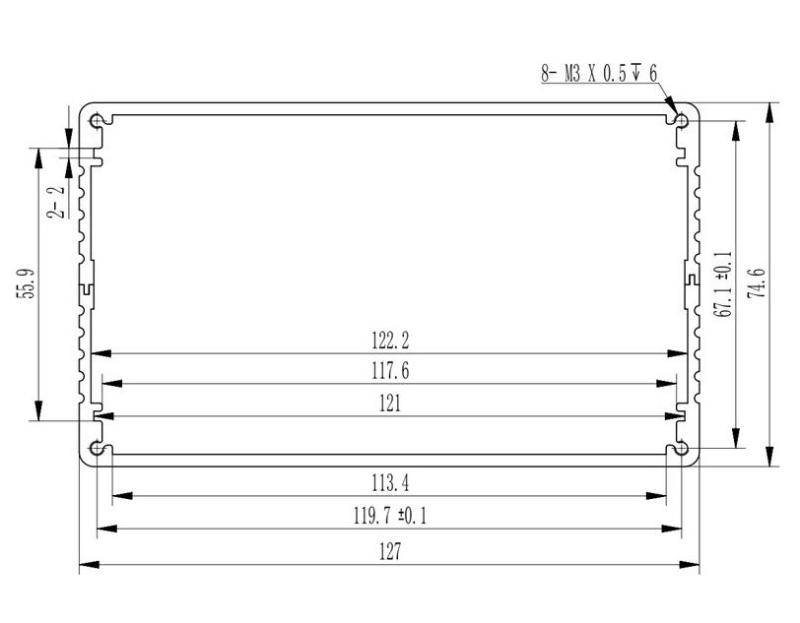

1.鋁合金外殼尺寸

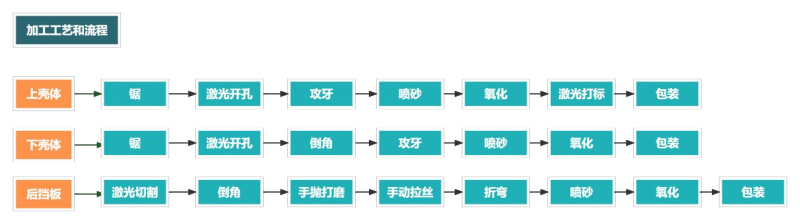

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

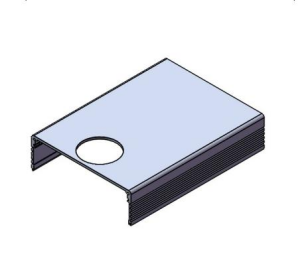

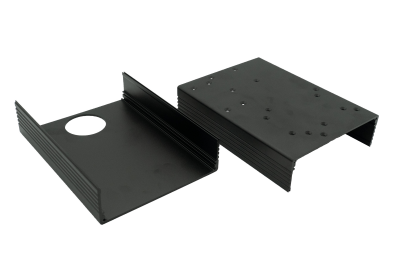

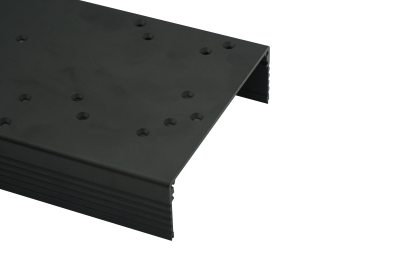

	部件名稱	上殼體
	部件尺寸	127-75-170
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—激光開孔—攻牙—噴砂—氧化—激光打標— 包裝

	項目	說明

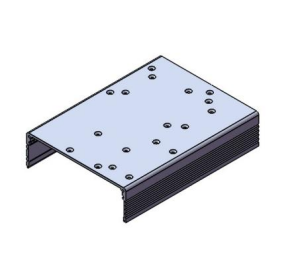

	部件名稱	下殼體
	部件尺寸	127-75-170
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—激光開孔—倒角—攻牙—噴砂—氧化—包裝

	項目	說明

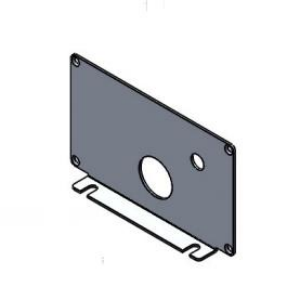

	部件名稱	前擋板
	部件尺寸	127-75
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手拋打磨—手動拉絲—折彎— 噴砂—氧化—包裝

	項目	說明

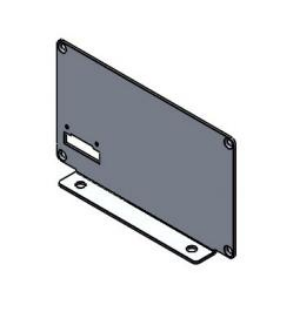

	部件名稱	后擋板
	部件尺寸	127-75
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—攻牙—手拋打磨—手動拉絲— 折彎—噴砂—氧化—包裝

	項目	說明

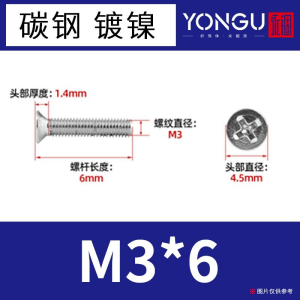

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
