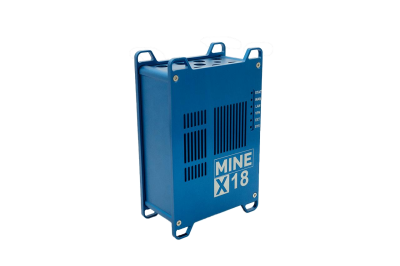

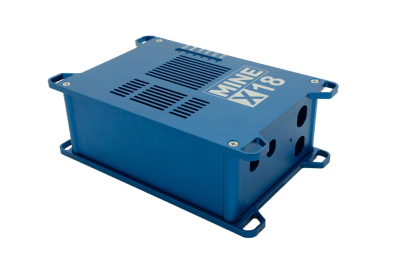

一、項目介紹

1、應用場景：環境監測地質勘查儀器

2、選擇型號：L09A

3、定制尺寸：185*135*64

4、使用型材：6063、6061、5052鋁型材

5、表面處理：陽極氧化-噴砂/拉絲寶石藍

6、防水等級：IP68

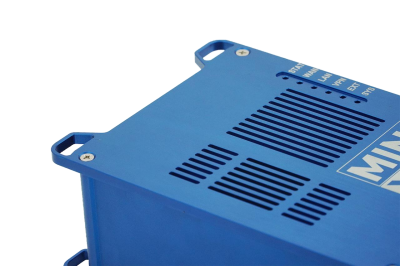

二、細節展示

三、案例說明

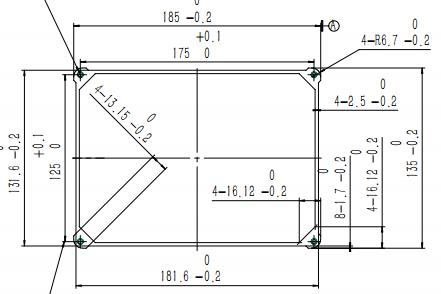

1.防水鋁外殼尺寸

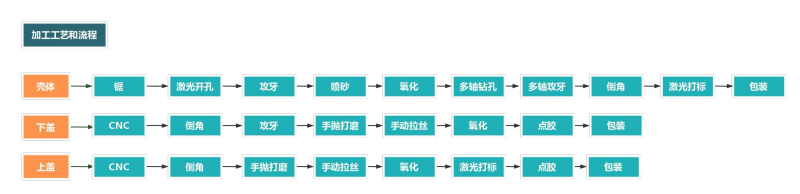

2.鋁合金外殼加工流程

四：加工細節

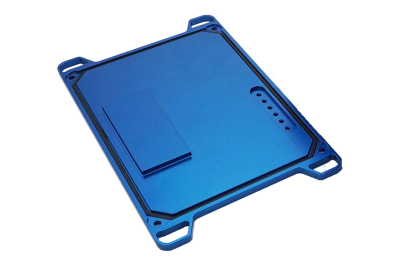

	項目	說明

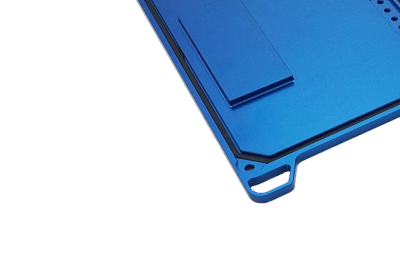

	部件名稱	下蓋
	部件尺寸	219-139-6
	材料信息	6061合金
	表面處理	拉絲寶藍
	加工工序	CNC-倒角-攻牙-手拋打磨-手動拉絲-氧化-點膠- 包裝

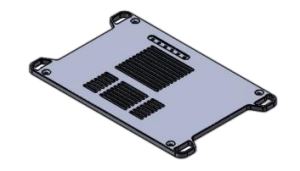

	項目	說明

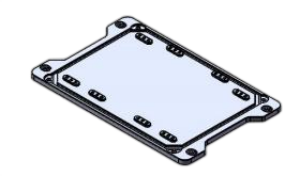

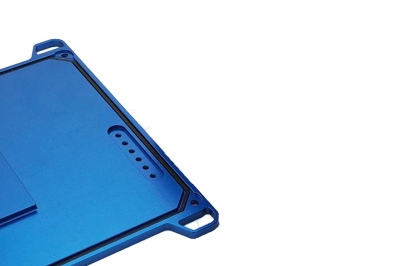

	部件名稱	上蓋
	部件尺寸	182-139-6
	材料信息	6061合金
	表面處理	拉絲寶石藍，激光
	加工工序	CNC—倒角—手拋打磨—手動拉絲—氧化—激光 打標—點膠—包裝

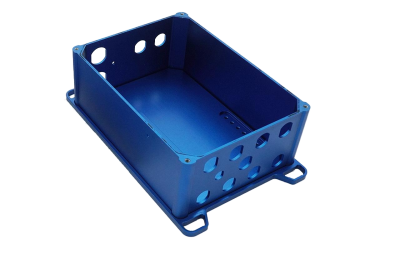

	項目	說明

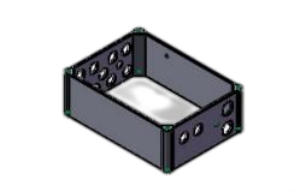

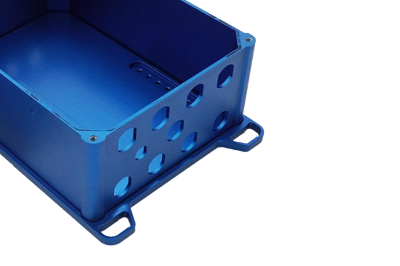

	部件名稱	殼體
	部件尺寸	185-135-64
	材料信息	6063-T5
	表面處理	噴砂寶石藍，激光
	加工工序	鋸—激光開孔—攻牙—噴砂—氧化—多軸鉆孔— 多軸攻牙—倒角—激光打標—包裝

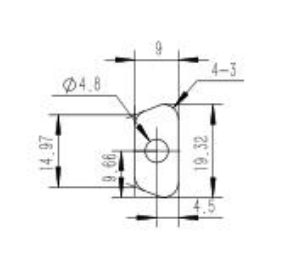

	項目	說明
	部件名稱	自粘橡膠墊
	部件尺寸	19.32*9*1
	材料信息	硅橡膠
	表面處理	/
	加工工序	/

	項目	說明

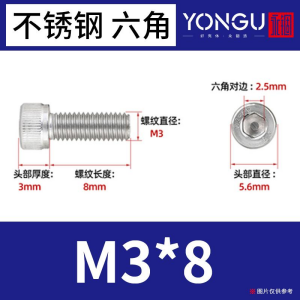

	部件名稱	不銹鋼內六角杯頭螺絲
	部件尺寸	M3 X 8
	材料信息	SUS304
	表面處理	/
	加工工序	/
