一、項目介紹

1、應用場景：實驗室地質勘查儀器

2、選擇型號：E01

3、定制尺寸：328*80*220

4、使用型材：5052、5252鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

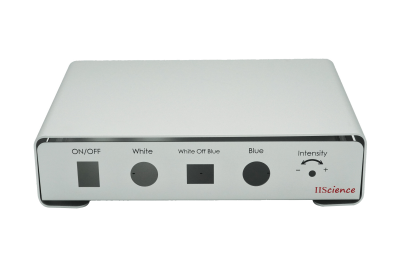

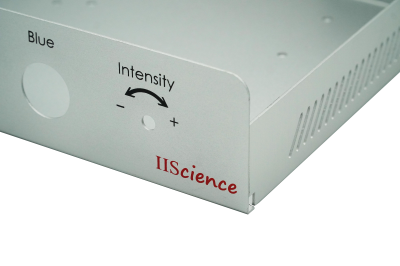

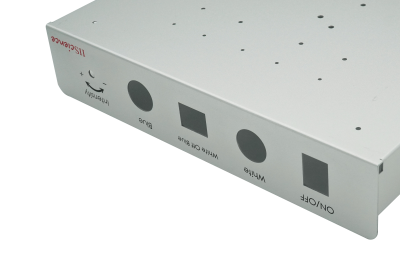

二、細節展示

三、案例說明

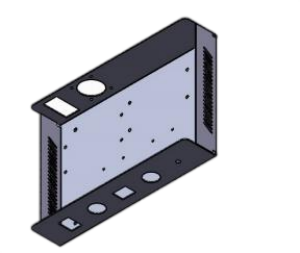

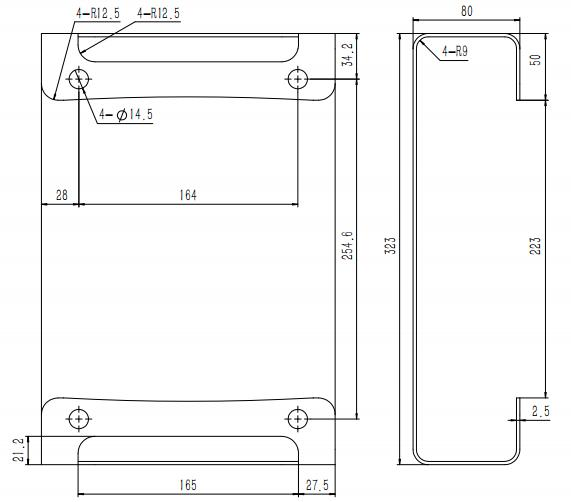

1.鈑金折彎外殼尺寸

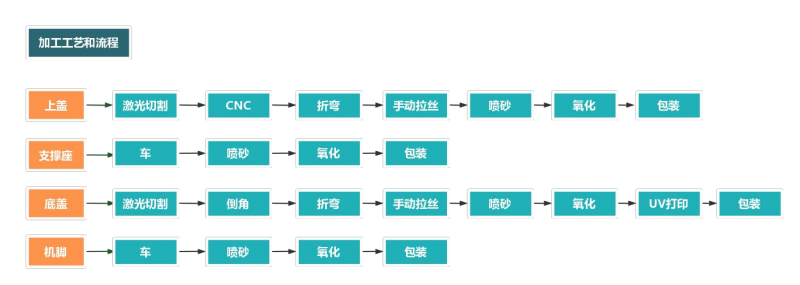

2.鈑金折彎外殼加工流程

四：加工細節

	項目	說明
	部件名稱	上蓋
	部件尺寸	323-220-80
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—CNC—折彎—手動拉絲—噴砂—氧 化—包裝

	項目	說明

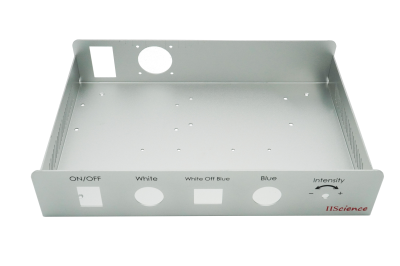

	部件名稱	底蓋
	部件尺寸	317.6-214-42.5
	材料信息	5252
	表面處理	噴砂皓月銀
	加工工序	激光切割—倒角—折彎—手動拉絲—噴砂—氧 化—UV打印—包裝

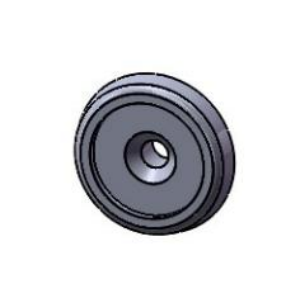

	項目	說明
	部件名稱	支撐座
	部件尺寸	/
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	車—噴砂—氧化—包裝

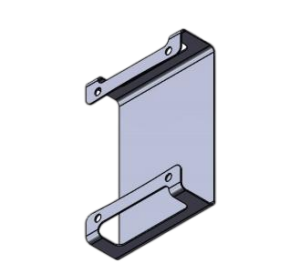

	項目	說明
	部件名稱	后擋板
	部件尺寸	/
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	車—噴砂—氧化—包裝

	項目	說明

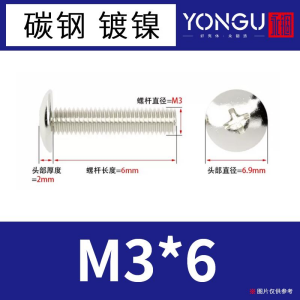

	部件名稱	碳鋼鍍鎳十字大扁頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
