一、項目介紹

1、應用場景：視覺引導相機

2、選擇型號：K23

3、定制尺寸：200*55*260

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

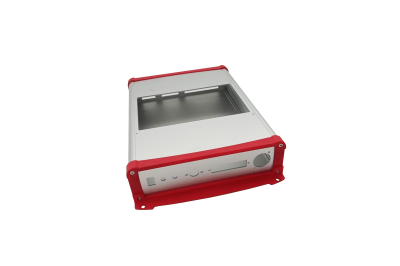

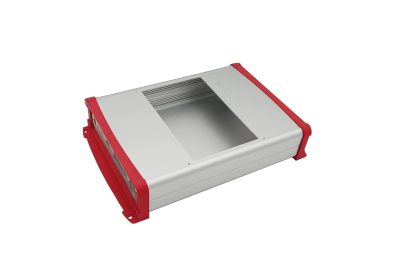

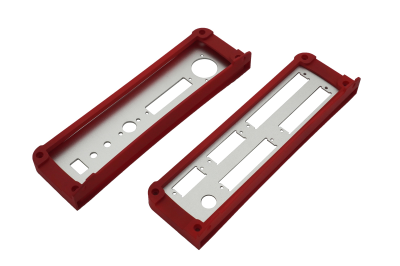

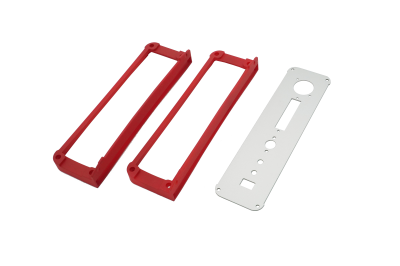

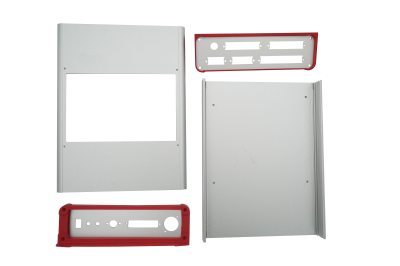

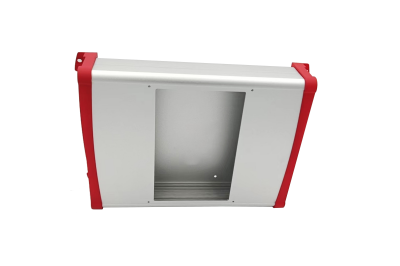

二、細節展示

三、案例說明

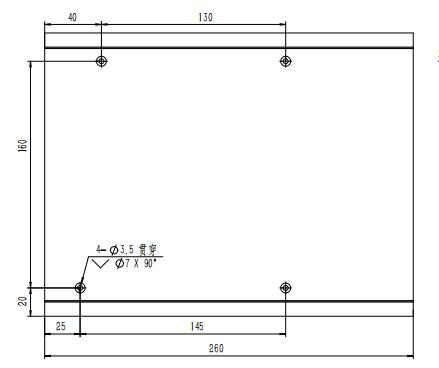

1.鋁型材外殼尺寸

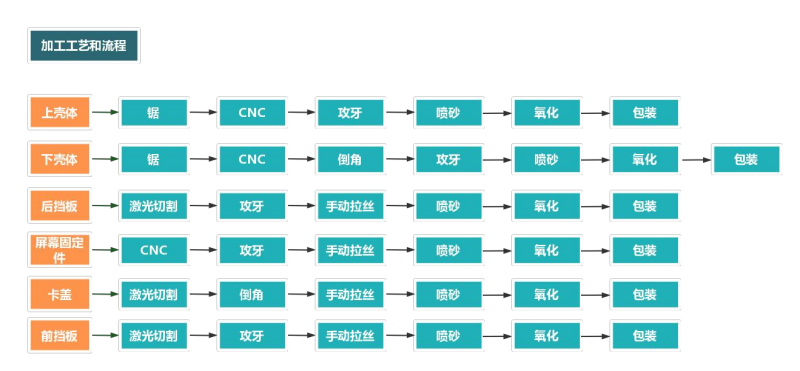

2.鋁型材外殼加工流程

四：加工細節

	項目	說明

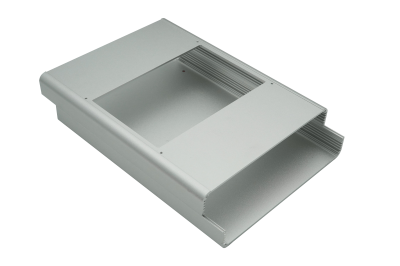

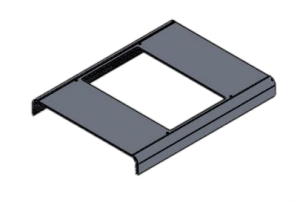

	部件名稱	上殼體
	部件尺寸	200-29-260
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

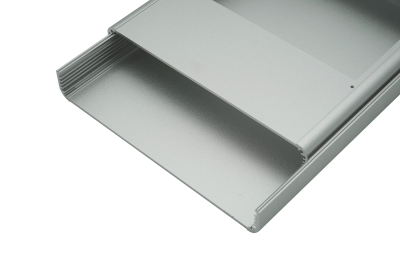

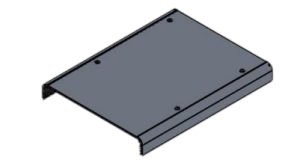

	部件名稱	下殼體
	部件尺寸	200-29-260
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—倒角—攻牙—噴砂—氧化—包裝

	項目	說明

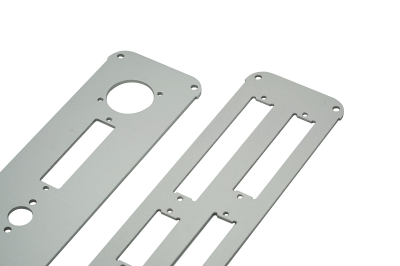

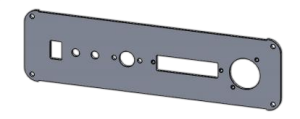

	部件名稱	前擋板
	部件尺寸	200-55-1.5
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—攻牙—手動拉絲—噴砂—氧化—包裝

	項目	說明

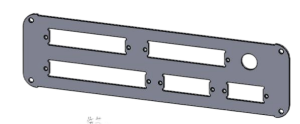

	部件名稱	后擋板
	部件尺寸	200-55-1.5
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—攻牙—手動拉絲—噴砂—氧化—包裝

	項目	說明

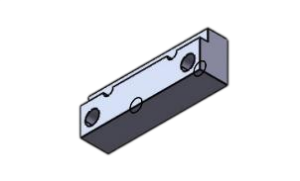

	部件名稱	屏幕固定件
	部件尺寸	30-10-7
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	CNC—攻牙—手動拉絲—噴砂—氧化—包裝

	項目	說明

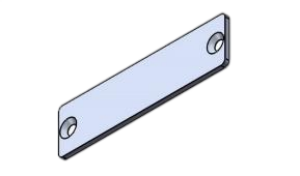

	部件名稱	卡蓋
	部件尺寸	60-16-1.5
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	塑料端蓋
	部件尺寸	203.97-61.39-28
	材料信息	ABS
	表面處理	噴橡膠漆（淺灰色）
	加工工序	/

	項目	說明
	部件名稱	不銹鋼六角螺絲
	部件尺寸	M3X8
	材料信息	不銹鋼
	表面處理	/
	加工工序	/
