一、項目介紹

1、應(yīng)用場景：車載除味儀器

2、選擇型號：K16

3、定制尺寸：110*50*160

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

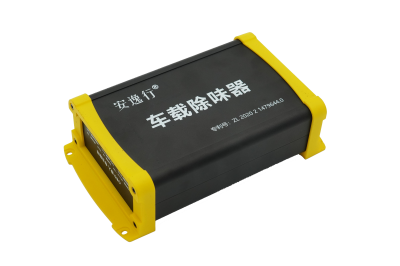

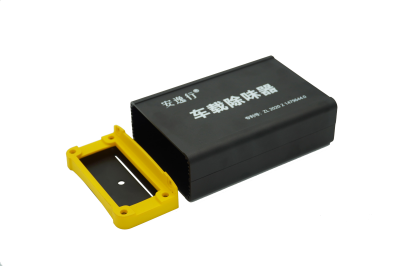

二、細節(jié)展示

三、案例說明

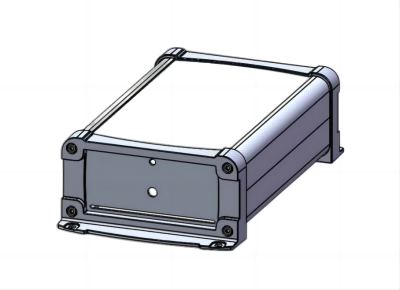

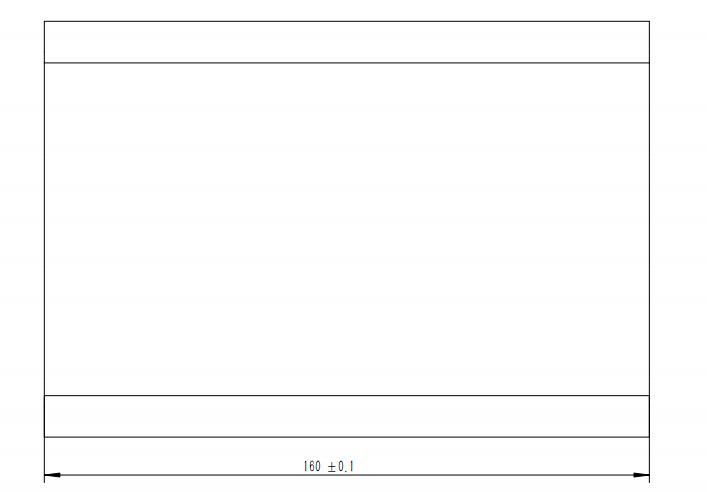

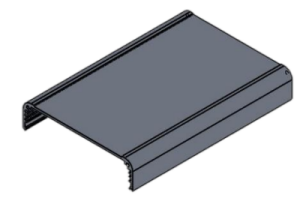

1.鋁型材外殼尺寸

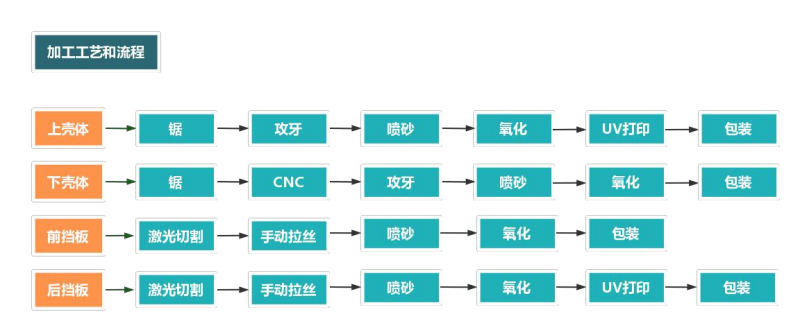

2.鋁合金外殼加工流程

四：加工細節(jié)

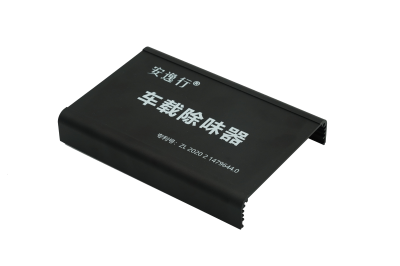

	項目	說明
	部件名稱	上殼體
	部件尺寸	110-26.2-160
	材料信息	6063-T5
	表面處理	噴砂墨玉黑，UV
	加工工序	鋸—攻牙—噴砂—氧化—UV打印—包裝

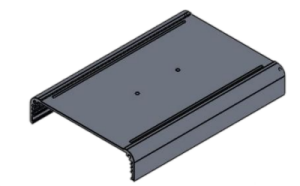

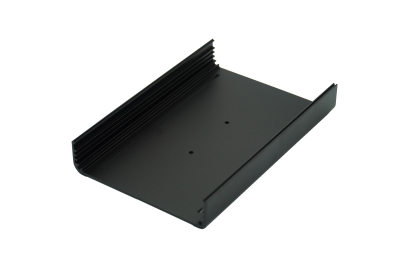

	項目	說明
	部件名稱	下殼體
	部件尺寸	110-26.2-160
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

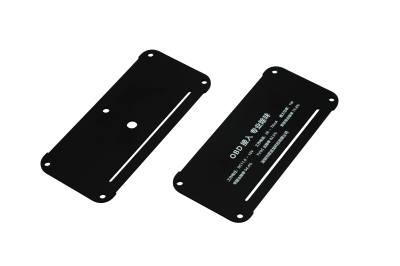

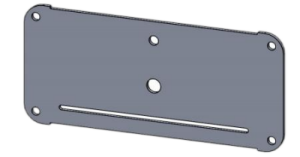

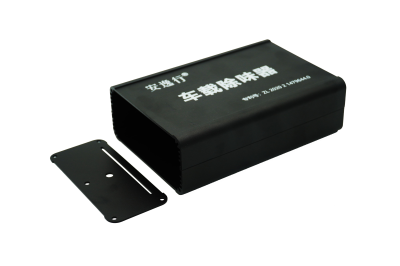

	項目	說明
	部件名稱	前擋板
	部件尺寸	110-50-1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

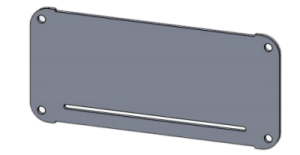

	項目	說明
	部件名稱	后擋板
	部件尺寸	110-50-1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，UV
	加工工序	激光切割—手動拉絲—噴砂—氧化—UV打印— 包裝

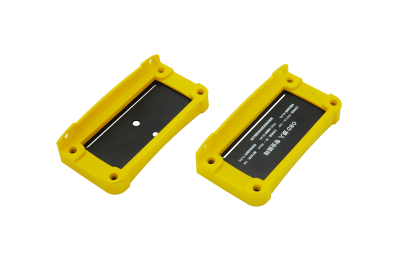

	項目	說明
	部件名稱	塑料端蓋
	部件尺寸	113.97-56.39-27
	材料信息	ABS
	表面處理	噴橡膠漆（淺灰色）
	加工工序	/

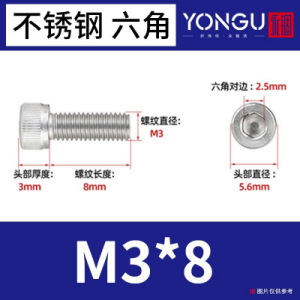

	項目	說明
	部件名稱	不銹鋼內(nèi)六角杯頭螺絲
	部件尺寸	M3X8
	材料信息	SUS304
	表面處理	/
	加工工序	/
