一、項目介紹

1、應用場景：通訊設備數據傳輸

2、選擇型號：J28

3、定制尺寸：110*28*100

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

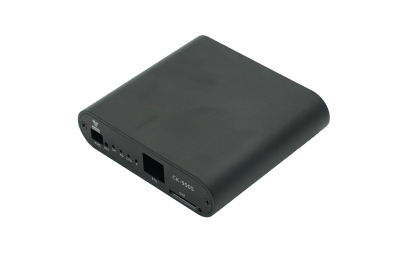

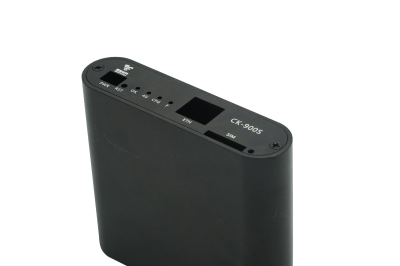

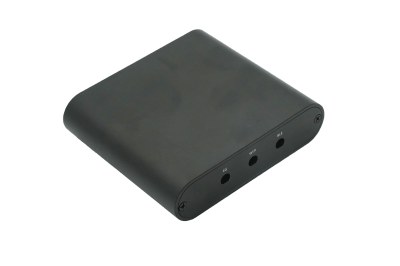

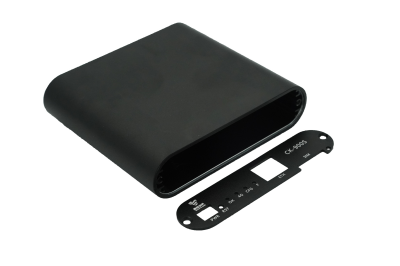

二、細節展示

三、案例說明

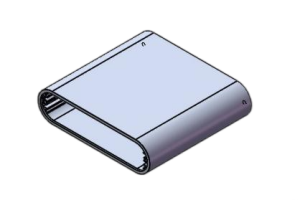

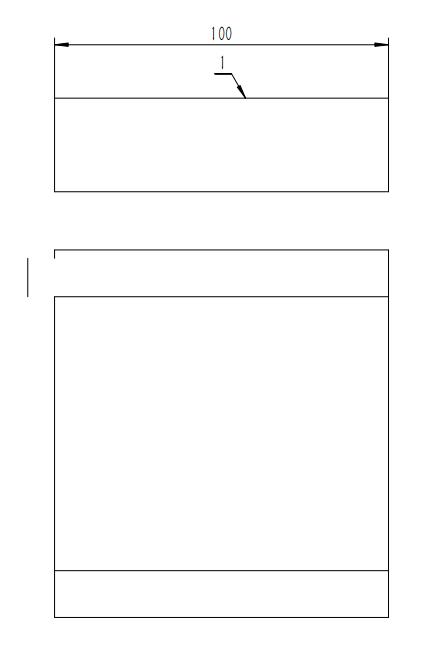

1.鋁型材外殼尺寸

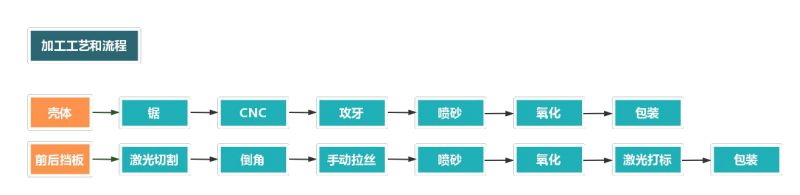

2.鋁型材外殼加工流程

四：加工細節

	項目	說明

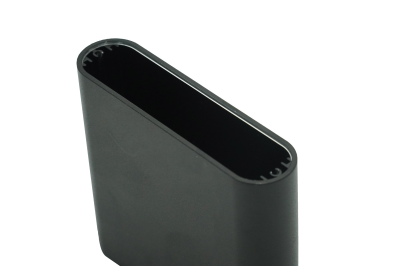

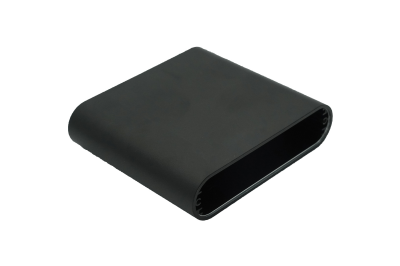

	部件名稱	殼體
	部件尺寸	110-28-100
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

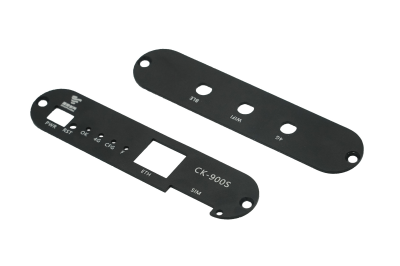

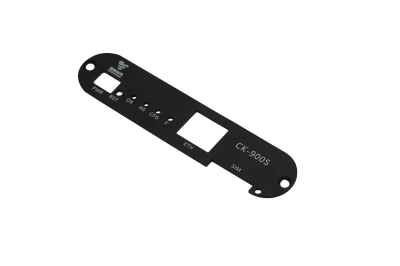

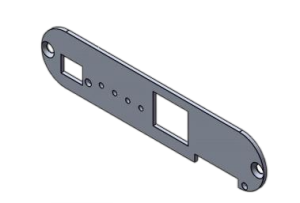

	部件名稱	A擋板
	部件尺寸	130*55*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—激光 打標—包裝

	項目	說明

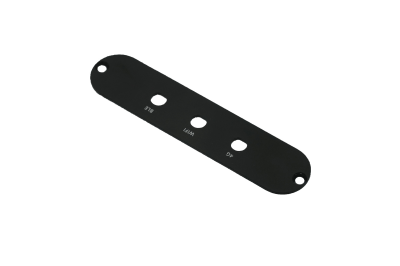

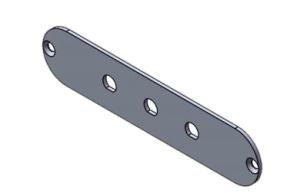

	部件名稱	B擋板
	部件尺寸	105-23-1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—激光 打標—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
