一、項目介紹

1、應用場景：智能設備控制器

2、選擇型號：K21

3、定制尺寸：160*55*100

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

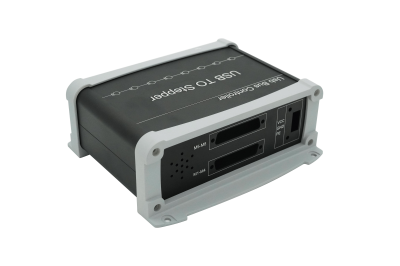

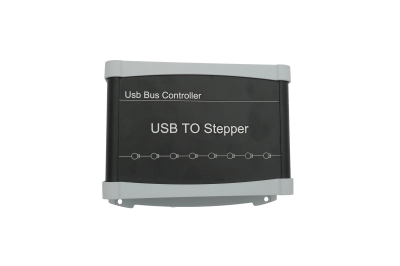

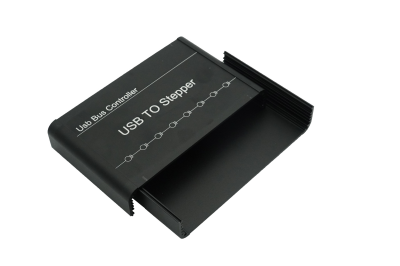

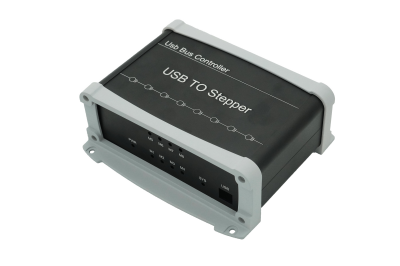

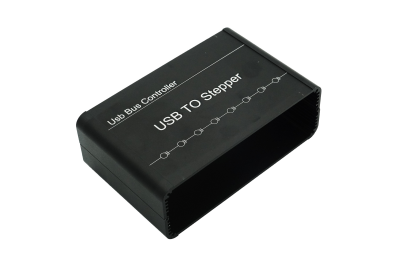

二、細節展示

三、案例說明

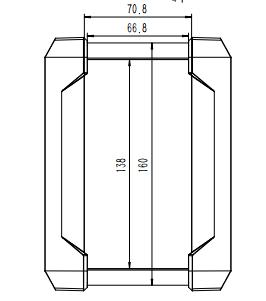

1.鋁合金外殼尺寸

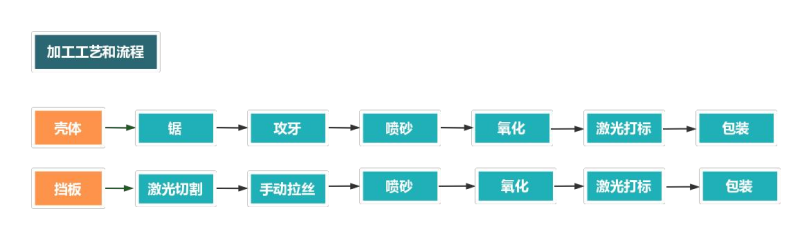

2.鋁合金外殼加工流程

四：加工細節

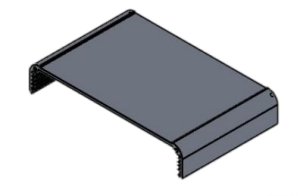

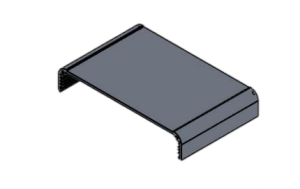

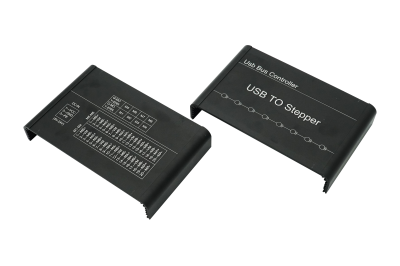

	項目	說明
	部件名稱	上殼體
	部件尺寸	160*29*100
	材料信息	6063-T5
	表面處理	噴砂墨玉黑，激光
	加工工序	鋸—攻牙—噴砂—氧化—激光打標—包裝

	項目	說明
	部件名稱	下殼體
	部件尺寸	160*29*100
	材料信息	6063-T5
	表面處理	噴砂墨玉黑，激光
	加工工序	鋸—攻牙—噴砂—氧化—激光打標—包裝

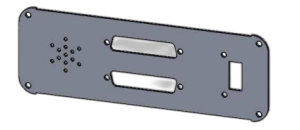

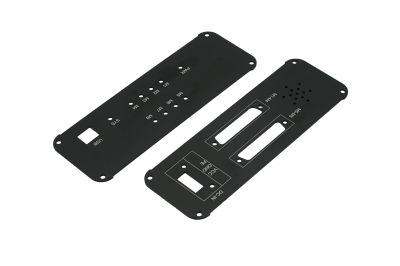

	項目	說明
	部件名稱	前擋板
	部件尺寸	160*55*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—手動拉絲—噴砂—氧化—激光打標— 包裝

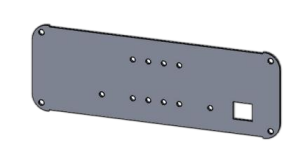

	項目	說明
	部件名稱	后擋板
	部件尺寸	160*55*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—手動拉絲—噴砂—氧化—激光打標— 包裝

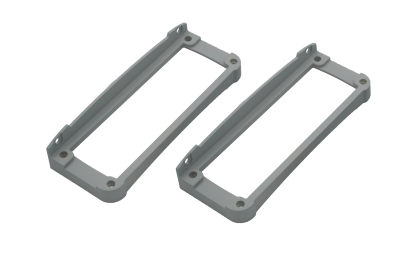

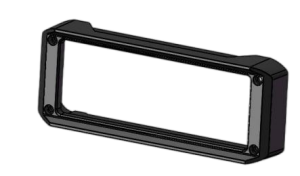

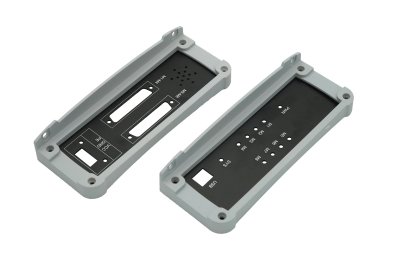

	項目	說明
	部件名稱	防護框
	部件尺寸	167.3*63.9*62.61
	材料信息	TPE
	表面處理	黑色防護框
	加工工序	/

	項目	說明
	部件名稱	不銹鋼六角螺絲
	部件尺寸	M3X8
	材料信息	不銹鋼
	表面處理	/
	加工工序	/
