一、項目介紹

1、應(yīng)用場景：傳感器

2、選擇型號：H28

3、定制尺寸：145-68-360

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

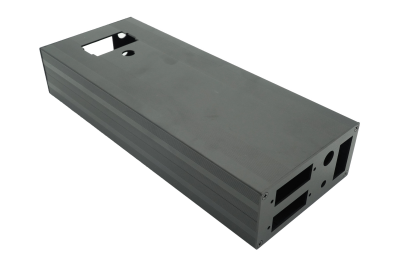

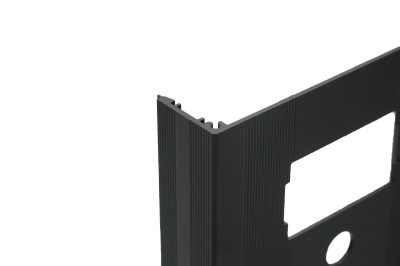

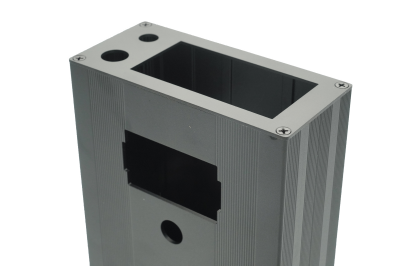

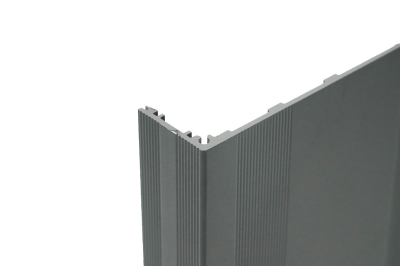

二、細節(jié)展示

三、案例說明

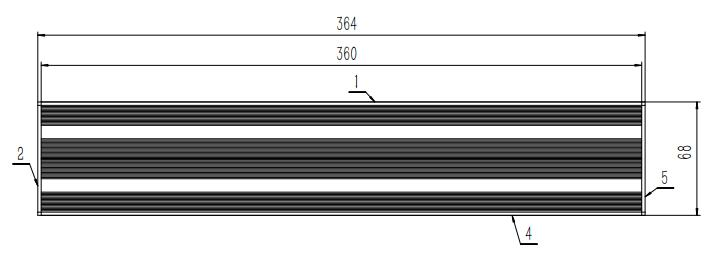

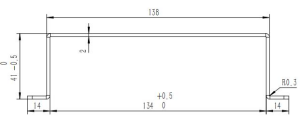

1.鋁合金外殼尺寸

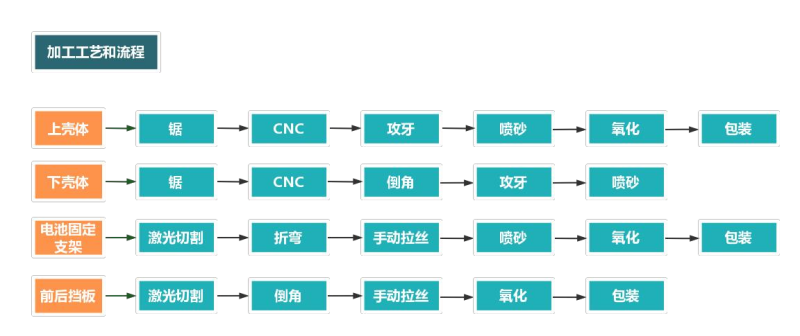

2.鋁合金外殼加工流程

四：加工細節(jié)

	項目	說明

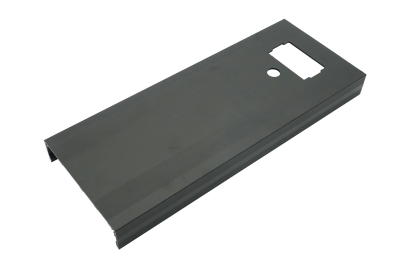

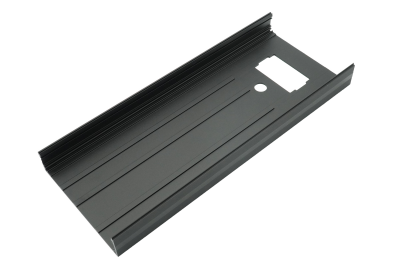

	部件名稱	上殼體
	部件尺寸	145*36.5*360
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

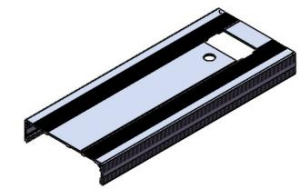

	部件名稱	下殼體
	部件尺寸	145*46.5*360
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—噴砂—氧化—包裝

	項目	說明

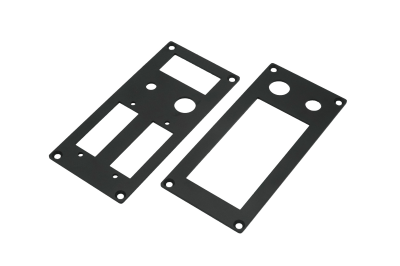

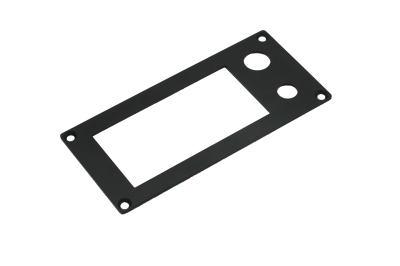

	部件名稱	前擋板
	部件尺寸	145.5*68*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	145.5*68*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明

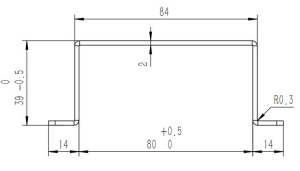

	部件名稱	電池固定支架1
	部件尺寸	84*39*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—折彎—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	電池固定支架2
	部件尺寸	48*41*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—折彎—手動拉絲—噴砂—氧化—包裝

	項目	說明

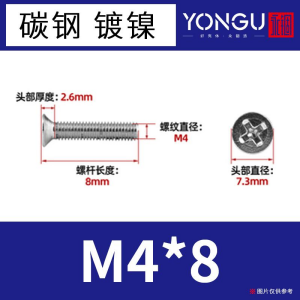

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4*8
	材料信息	碳鋼
	表面處理	/
	加工工序	/
