一、項目介紹

1、應(yīng)用場景：科學(xué)實驗儀器連接器

2、選擇型號：N203A

3、定制尺寸：197*73.5*40

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑、噴砂赤霞紅

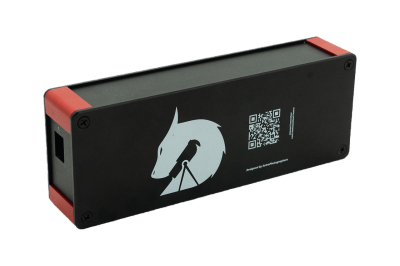

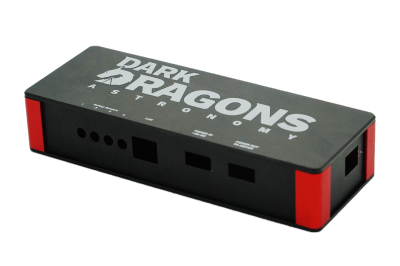

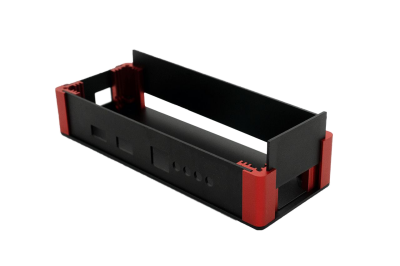

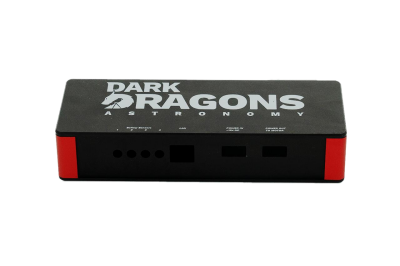

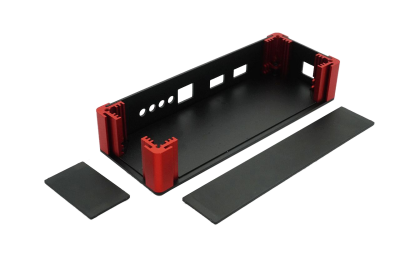

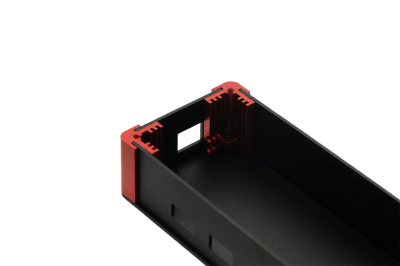

二、細節(jié)展示

三、案例說明

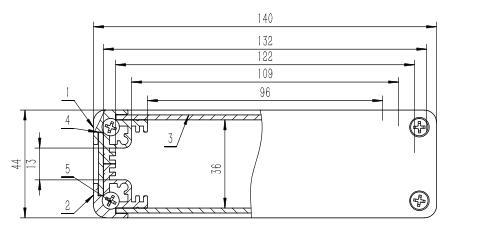

1.鋁合金外殼尺寸

2.鋁合金外殼加工流程

四：加工細節(jié)

	項目	說明

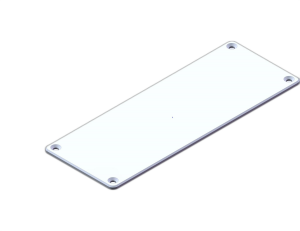

	部件名稱	上蓋板
	部件尺寸	197-73.5-4
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	CNC—倒角—壓鉚—手動拉絲—噴砂—氧化— UV打印—包裝

	項目	說明

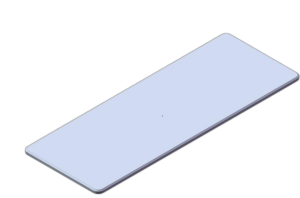

	部件名稱	下蓋板
	部件尺寸	197-73.5-4
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	CNC—壓鉚—手動拉絲—噴砂—氧化—UV打 印—包裝

	項目	說明

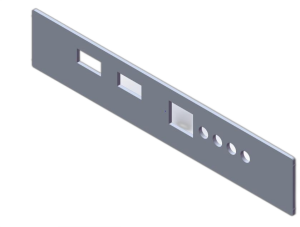

	部件名稱	前擋板
	部件尺寸	179-34-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明

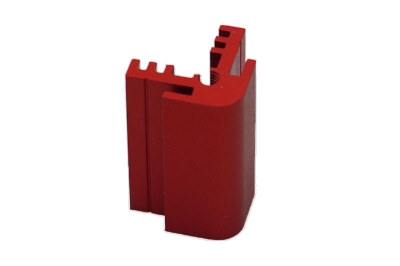

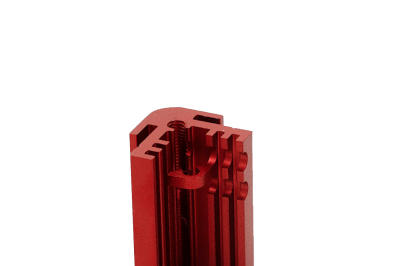

	部件名稱	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面處理	噴砂赤霞紅
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

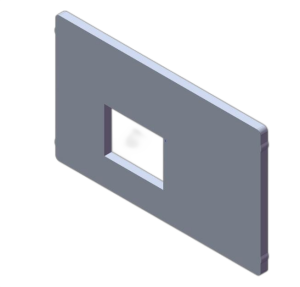

	項目	說明
	部件名稱	擋板
	部件尺寸	55.5-34-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明

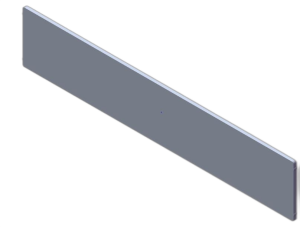

	部件名稱	后擋板
	部件尺寸	179-34-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明

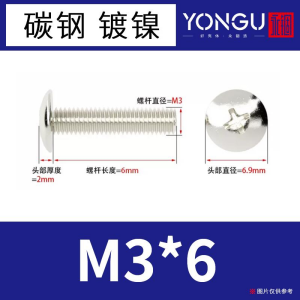

	部件名稱	碳鋼鍍鎳十字大扁頭螺絲
	部件尺寸	M3*6
	材料信息	碳鋼 鍍鎳
	表面處理	/
	加工工序	/
