23-09-14
一、項目介紹
1、應用場景：傳感器外殼
2、選擇型號：H10
3、定制尺寸：88*38*110
4、使用型材：6063、5052鋁型材
5、表面處理：陽極氧化-拉絲墨玉黑

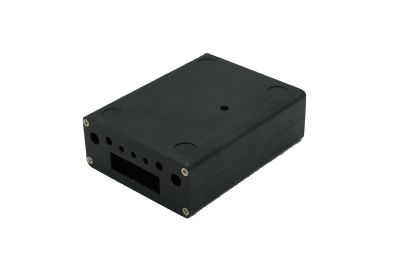

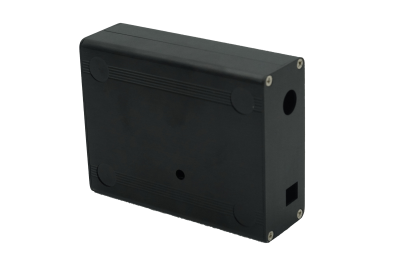

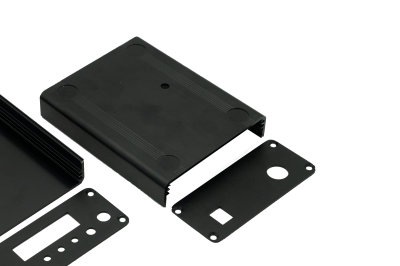

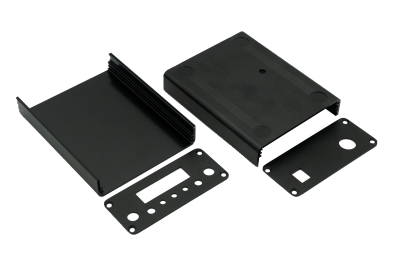

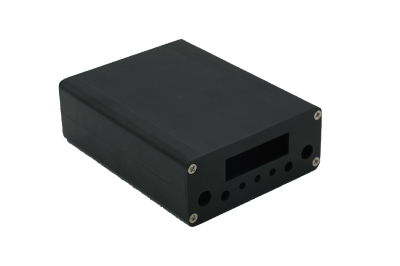

二、細節展示
 |
 |
 |
 |
 |
 |
三、案例說明

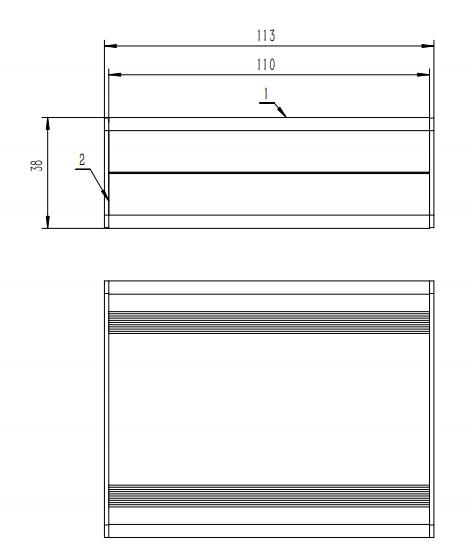

1.鋁型材外殼內部尺寸

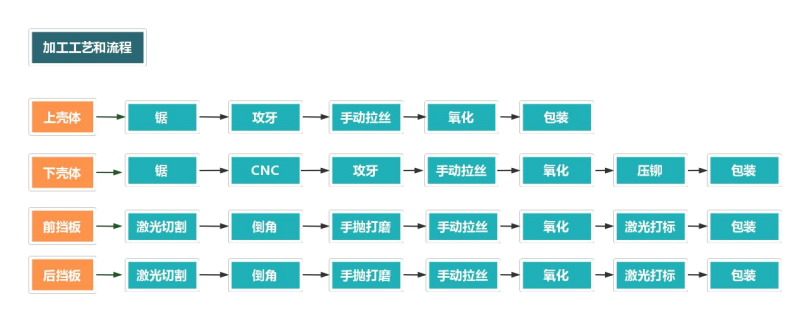

2.鋁合金外殼加工流程
四：加工細節
 |
項目
|
說明
|
|
部件名稱
|

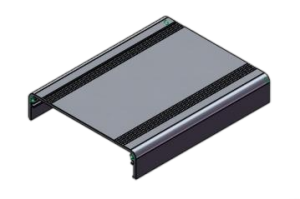

上殼體
|
|
|
部件尺寸
|
88-20-110
|
|
|
材料信息
|
6063-T5
|
|
|
表面處理
|
拉絲墨玉黑
|
|
|
加工工序
|
鋸-攻牙-手動拉絲-氧化-包裝
|
 |
項目
|
說明
|
|
部件名稱
|

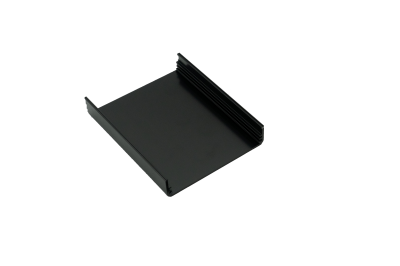

底座
|
|
|
部件尺寸
|
88-19-110
|
|
|
材料信息
|
6063-T5
|
|
|
表面處理
|
拉絲墨玉黑
|
|
|
加工工序
|
鋸-CNC-攻牙-手動拉絲-氧化-壓鉚-包裝
|
 |
項目
|
說明
|
|
部件名稱
|

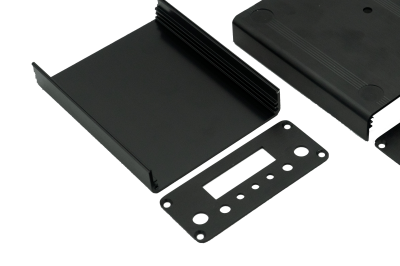

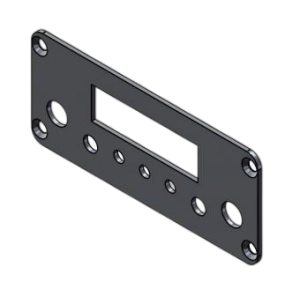

前擋板
|
|
|
部件尺寸
|
88-37.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
拉絲墨玉黑
|
|
|
加工工序
|
激光切割—倒角—手拋打磨—手動拉絲—氧化—
激光打標—包裝
|
 |
項目
|
說明
|
|
部件名稱
|

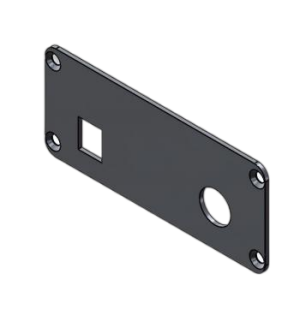

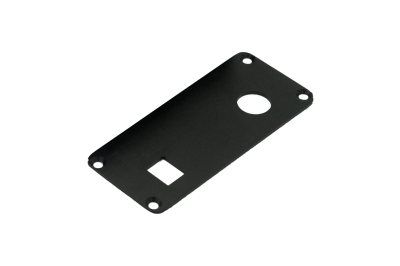

后擋板
|
|
|
部件尺寸
|
88-37.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
拉絲墨玉黑
|
|
|
加工工序
|
激光切割—倒角—手拋打磨—手動拉絲—氧化—
激光打標—包裝
|
 |
項目
|
說明
|
|
部件名稱
|
碳鋼鍍鎳十字沉頭螺絲
|
|
|
部件尺寸
|
M3X6
|
|
|
材料信息
|
碳鋼
|
|
|
表面處理
|
/
|
|
|
加工工序
|
/
|
