一、項目介紹

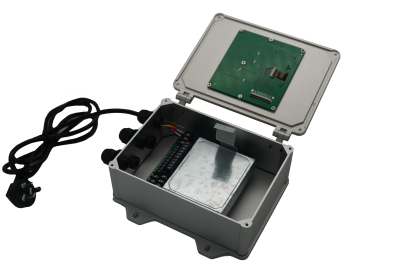

1、應用場景：插入時熱量計儀器

2、選擇型號：L09A

3、定制尺寸：185*135*60

4、使用型材：6063、6061、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

6、防水等級：IP68

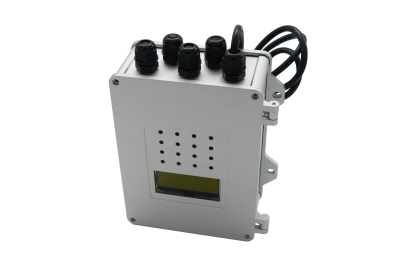

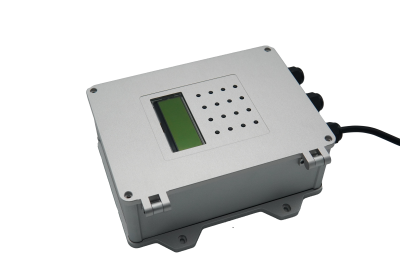

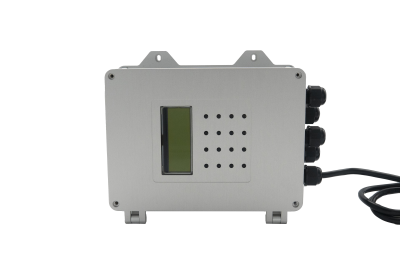

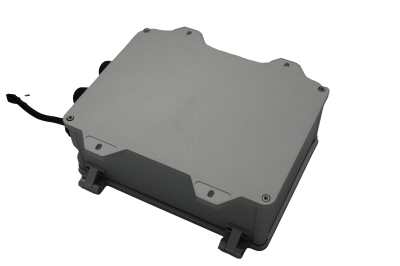

二、細節展示

三、案例說明

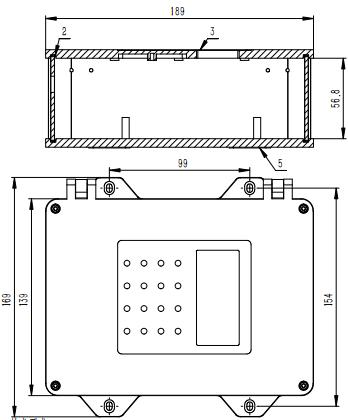

1.防水鋁外殼尺寸

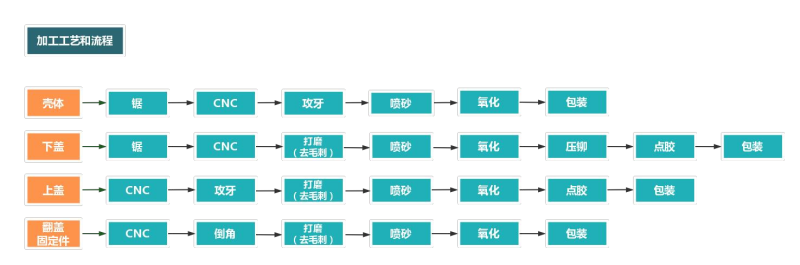

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

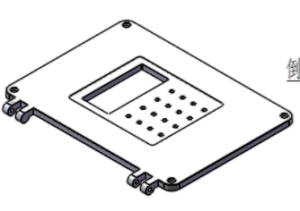

	部件名稱	上蓋
	部件尺寸	120-177.85-6
	材料信息	6061合金
	表面處理	噴砂皓月銀
	加工工序	CNC—攻牙—打磨（去毛刺）—噴砂—氧化—點 膠—包裝

	項目	說明

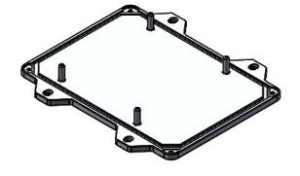

	部件名稱	下蓋
	部件尺寸	194-124-6
	材料信息	6061合金
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—打磨（去毛刺）—噴砂—氧化—壓 鉚—點膠—包裝

	項目	說明
	部件名稱	殼體
	部件尺寸	120-160-53.2
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

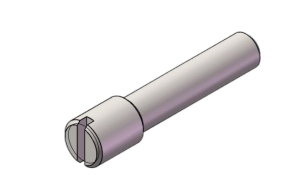

	項目	說明
	部件名稱	定制固定螺柱
	部件尺寸	/
	材料信息	普通碳鋼
	表面處理	毛坯
	加工工序	/

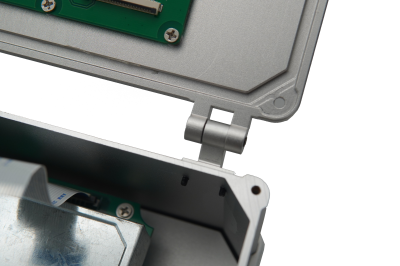

	項目	說明

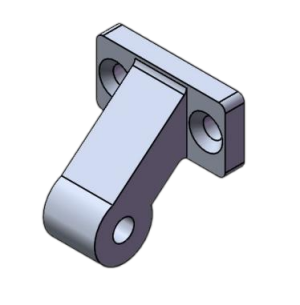

	部件名稱	翻蓋固定件
	部件尺寸	/
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	CNC—倒角—打磨（去毛刺）—噴砂—氧化—包 裝

	項目	說明

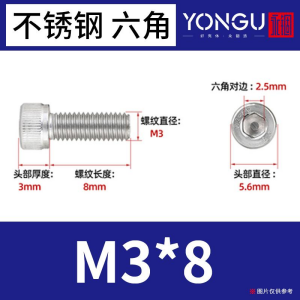

	部件名稱	不銹鋼內六角杯頭螺絲
	部件尺寸	M3 X 8
	材料信息	SUS304
	表面處理	/
	加工工序	/

	項目	說明

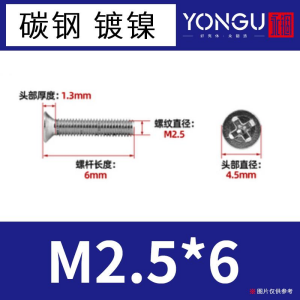

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M2.5X6
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
