一、項目介紹

1、應用場景：水利水務檢測儀器

2、選擇型號：G01

3、定制尺寸：175*35*105

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑、噴砂寶石藍

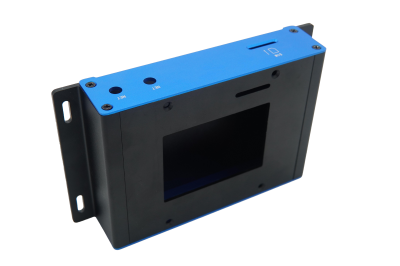

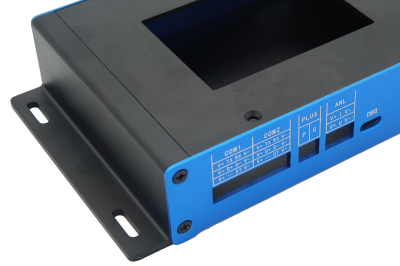

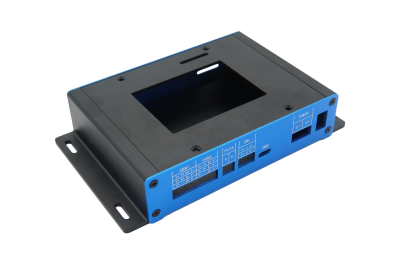

二、細節展示

三、案例說明

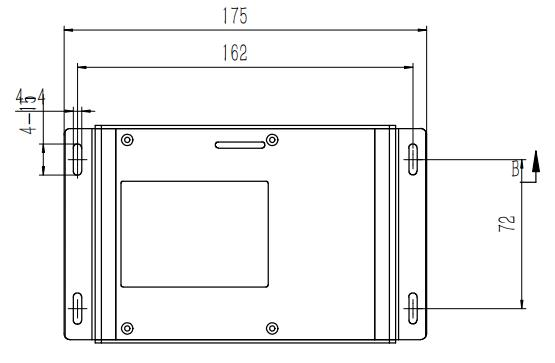

1.鋁型材外殼尺寸

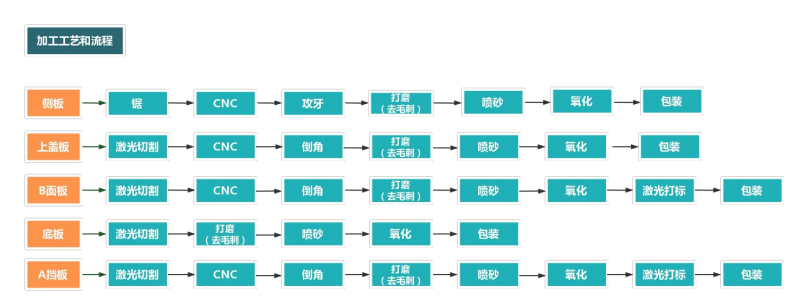

2.鋁型材外殼加工流程

四：加工細節

	項目	說明

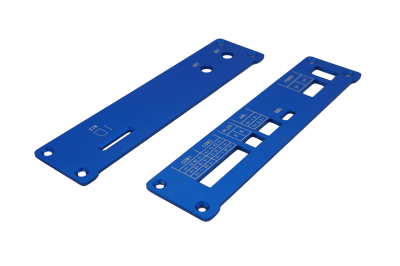

	部件名稱	前面板
	部件尺寸	145-35-2.5
	材料信息	5052-H32
	表面處理	噴砂寶石藍激光
	加工工序	激光切割—CNC—倒角—打磨（去毛刺）—噴 砂—氧化—激光打標—包裝

	項目	說明
	部件名稱	后面板
	部件尺寸	145-35-2.5
	材料信息	5052-H32
	表面處理	噴砂寶石藍激光
	加工工序	激光切割—CNC—倒角—打磨（去毛刺）—噴 砂—氧化—激光打標—包裝

	項目	說明

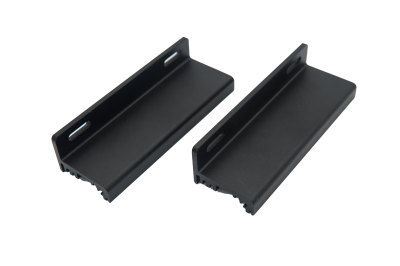

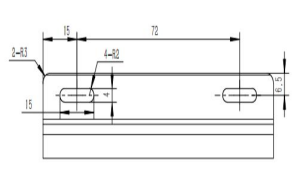

	部件名稱	側板
	部件尺寸	25-35-102
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—打磨（去毛刺）—噴砂—氧 化—包裝

	項目	說明

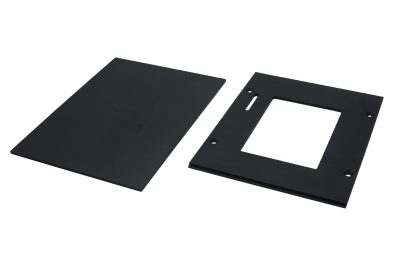

	部件名稱	底板
	部件尺寸	140-102-2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明

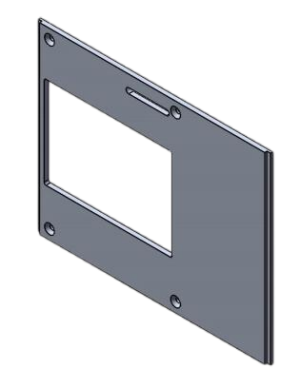

	部件名稱	上蓋板
	部件尺寸	129-102-2.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—CNC—倒角—打磨（去毛刺）—噴 砂—氧化—包裝

	項目	說明

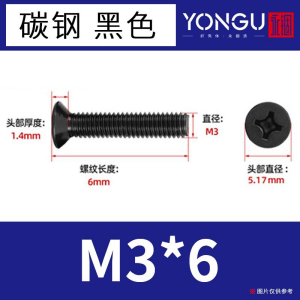

	部件名稱	碳鋼發黑十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
