一、項目介紹

1、應(yīng)用場景：控制器外殼

2、選擇型號：H12

3、定制尺寸：95*25*180

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

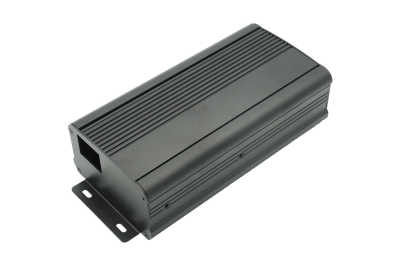

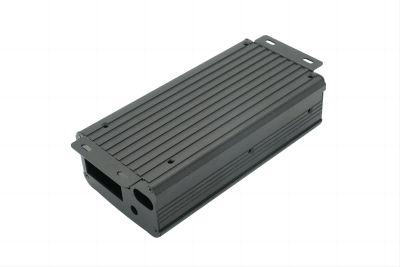

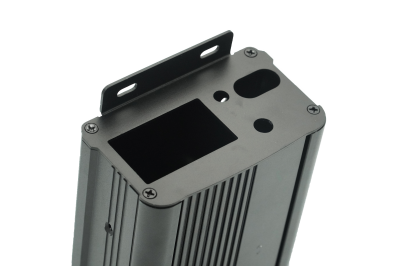

二、細節(jié)展示

三、案例說明

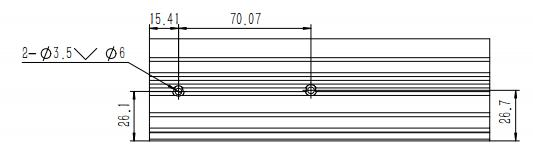

1.鋁合金外殼內(nèi)部尺寸

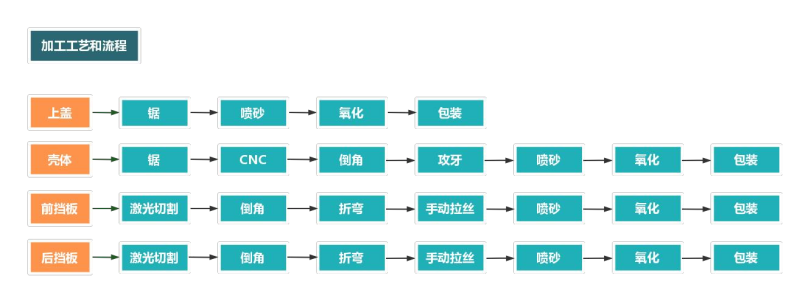

2.鋁合金外殼加工流程

四：加工細節(jié)

	項目	說明

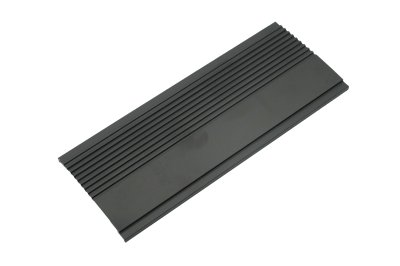

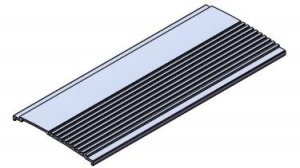

	部件名稱	上蓋
	部件尺寸	74.6*180*6.83
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—噴砂—氧化—包裝

	項目	說明

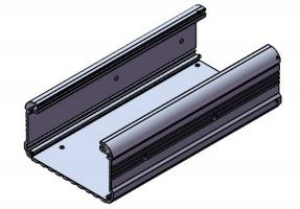

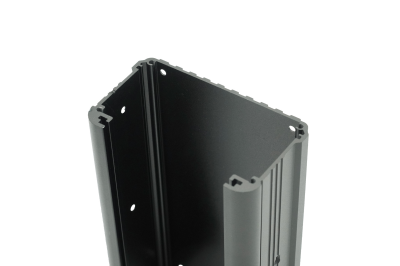

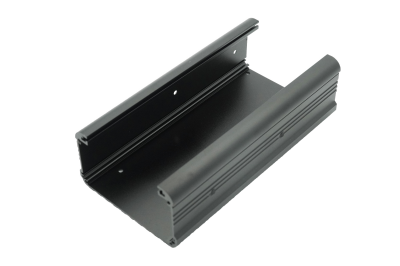

	部件名稱	殼體
	部件尺寸	95.16*54*180
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—噴砂—氧化—包裝

	項目	說明

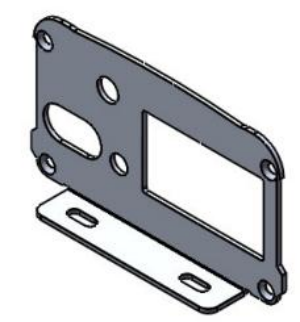

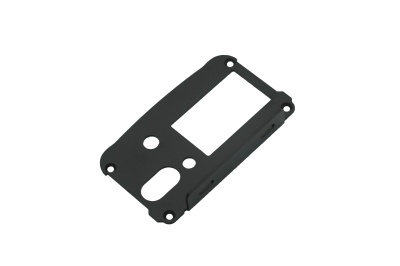

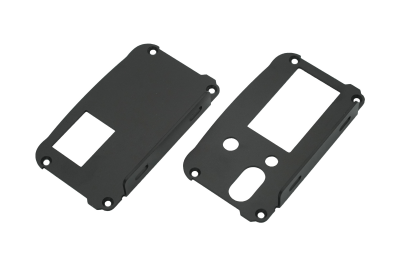

	部件名稱	前擋板
	部件尺寸	95*69.2*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—折彎—手動拉絲—噴砂—氧 化—包裝

	項目	說明

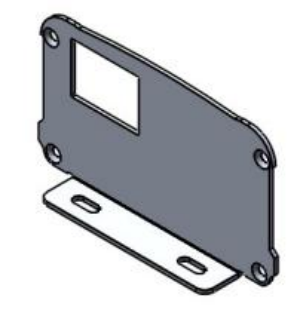

	部件名稱	后擋板
	部件尺寸	95*69.2*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—折彎—手動拉絲—噴砂—氧 化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
