一、項目介紹

1、應用場景：人防工程數據傳輸信號儀

2、選擇型號：K18

3、定制尺寸：130*55*272.2

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

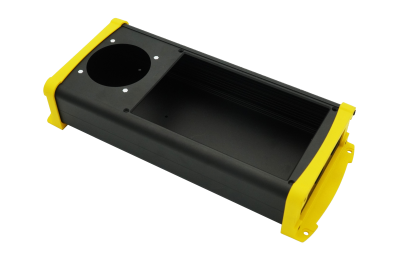

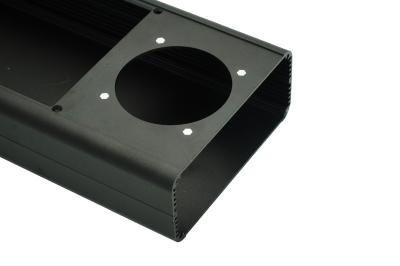

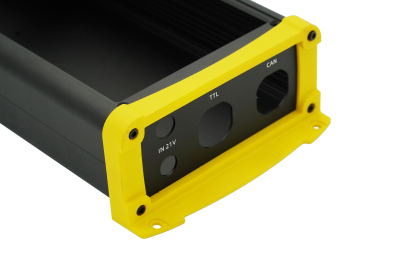

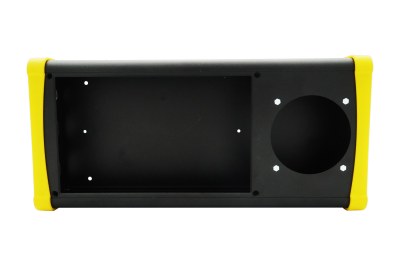

二、細節展示

三、案例說明

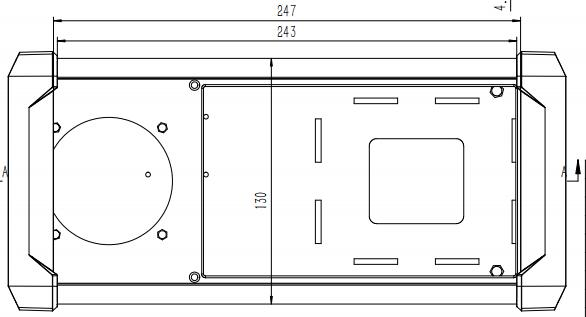

1.鋁型材外殼尺寸

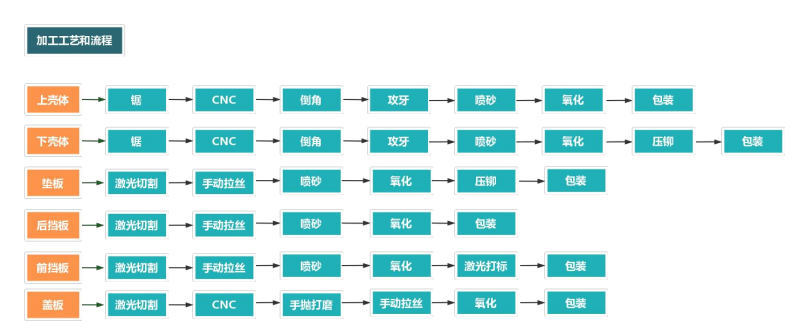

2.鋁型材外殼加工流程

四：加工細節

	項目	說明

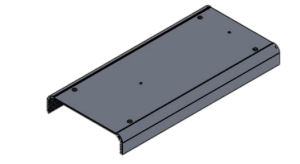

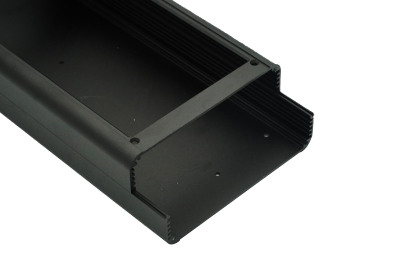

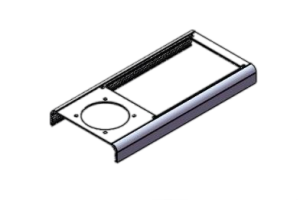

	部件名稱	上殼體
	部件尺寸	130*29*272.2
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—噴砂—氧化—壓鉚—包 裝

	項目	說明
	部件名稱	下殼體
	部件尺寸	130*29*272.2
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—倒角—攻牙—噴砂—氧化—包裝

	項目	說明

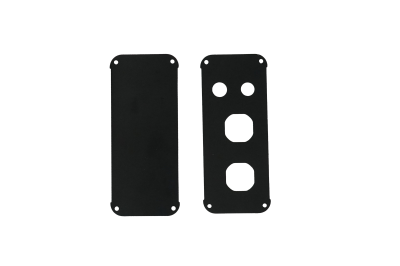

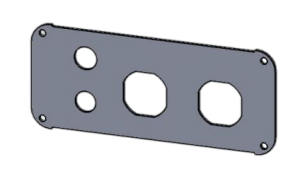

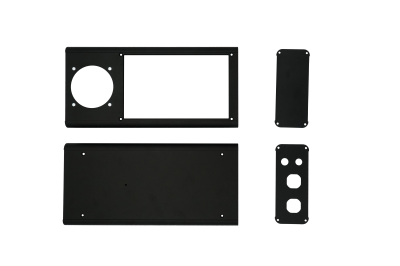

	部件名稱	前擋板
	部件尺寸	130*55*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—激光打標— 包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	130*55*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明

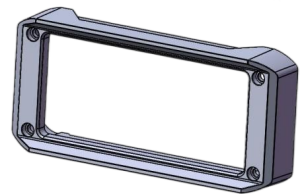

	部件名稱	端蓋
	部件尺寸	137.2*63.8-26
	材料信息	TPE
	表面處理	深灰防護框
	加工工序	/

	項目	說明
	部件名稱	不銹鋼六角螺絲
	部件尺寸	M3X8
	材料信息	不銹鋼
	表面處理	/
	加工工序	/
