23-09-01
一、項目介紹
1、應用場景：智能設備機械控制儀器
2、選擇型號：H32
3、定制尺寸：152*44*100
4、使用型材：6063、5052鋁型材
5、表面處理：陽極氧化-拉絲墨玉黑

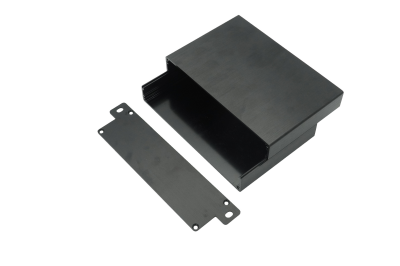

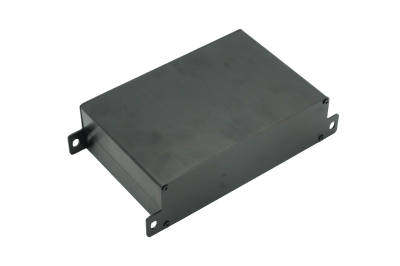

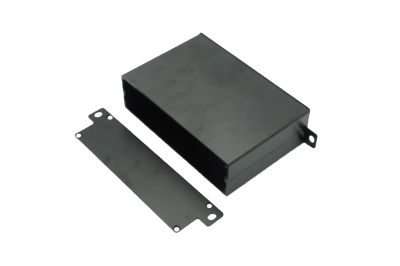

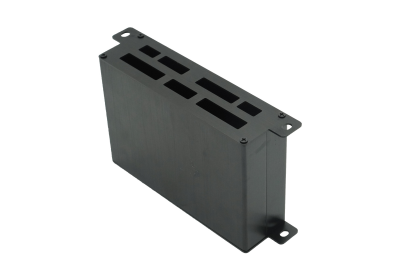

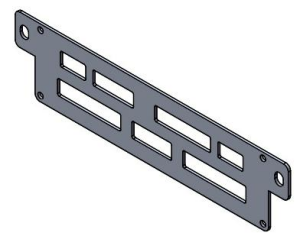

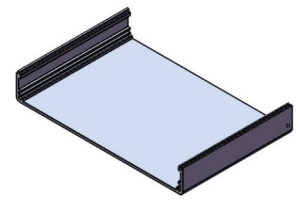

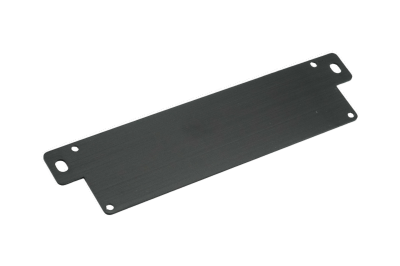

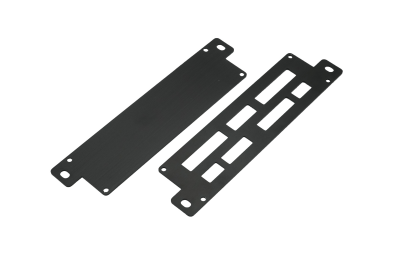

二、細節展示
 |
 |
 |
 |
 |
 |
三、案例說明

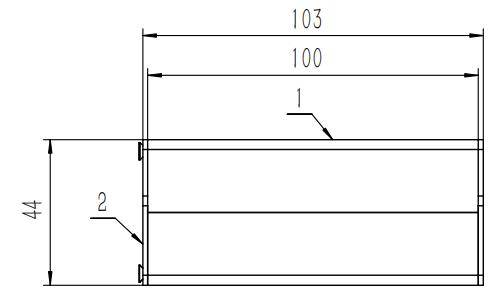

1.鋁型材外殼內部尺寸

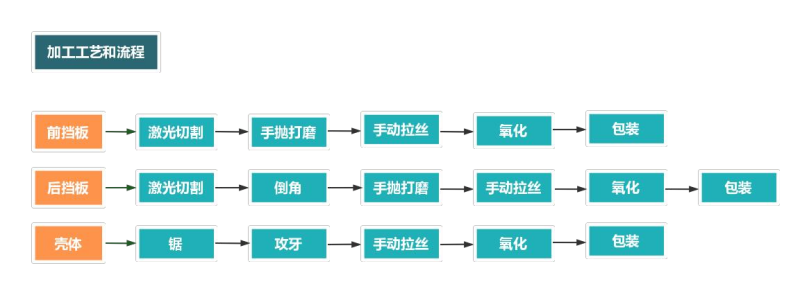

2.鋁合金外殼加工流程
四：加工細節
 |
項目
|
說明
|
|
部件名稱
|

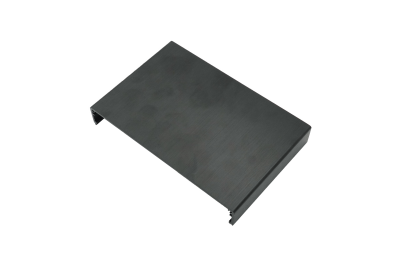

上蓋
|
|
|
部件尺寸
|
95-55-125
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
噴砂星暉灰
|
|
|
加工工序
|
鋸—噴砂—氧化—包裝
|
 |
項目
|
說明
|
|
部件名稱
|
底座
|
|
|
部件尺寸
|
95-55-125
|
|
|
材料信息
|
6063-T5
|
|
|
表面處理
|
噴砂星暉灰
|
|
|
加工工序
|
鋸—攻牙—噴砂—氧化—包裝
|
 |
項目
|
說明
|
|
部件名稱
|

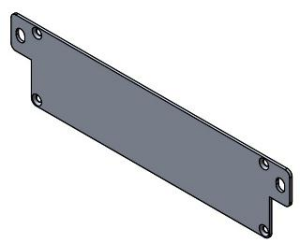

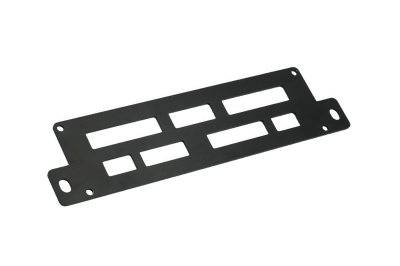

前擋板
|
|
|
部件尺寸
|
55-125
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
噴砂星暉灰，激光
|
|
|
加工工序
|
沖壓—倒角—折彎—手動拉絲—噴砂—氧化—激
光打標—包裝
|
 |
項目
|
說明
|
|
部件名稱
|

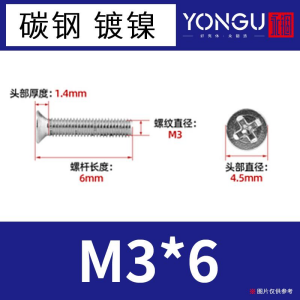

碳鋼鍍鎳十字沉頭螺絲
|
|
|
部件尺寸
|
M3X6
|
|
|
材料信息
|
碳鋼
|
|
|
表面處理
|
/
|
|
|
加工工序
|
/
|
