一、項目介紹

1、應用場景：智能校園（數據傳輸）儀器設備外殼

2、選擇型號：H12

3、定制尺寸：95*25*125

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂星暉灰

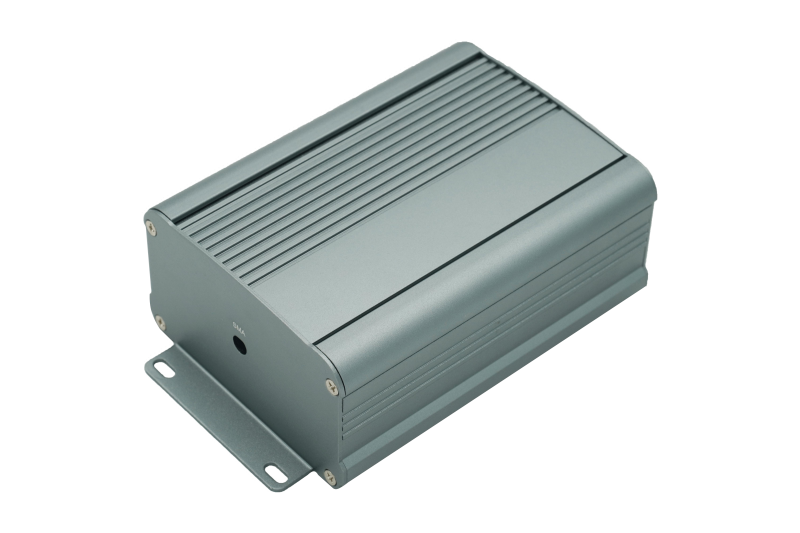

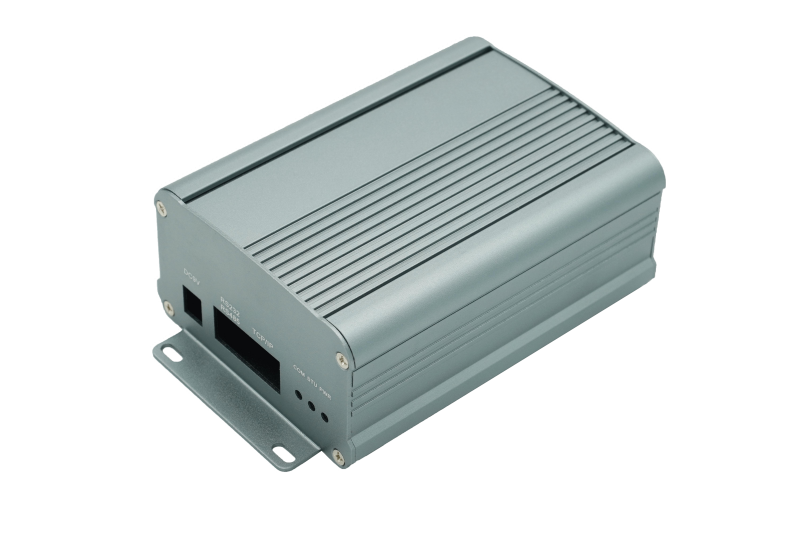

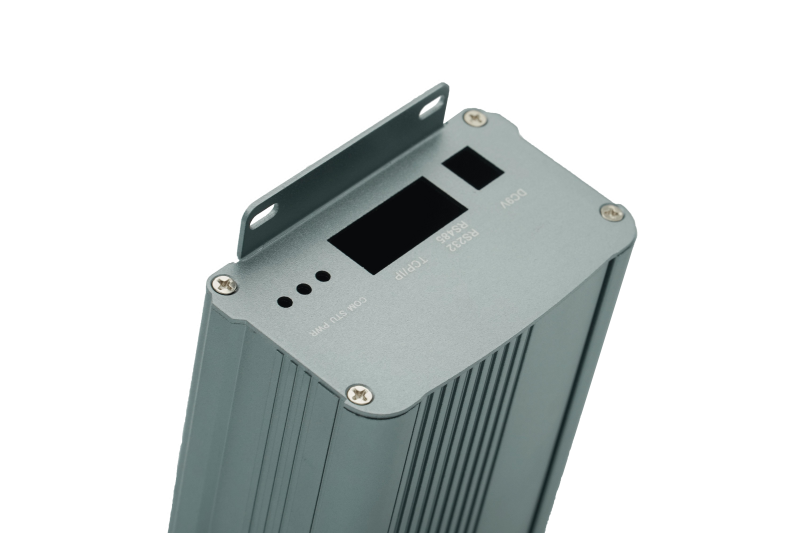

二、細節展示

三、案例說明

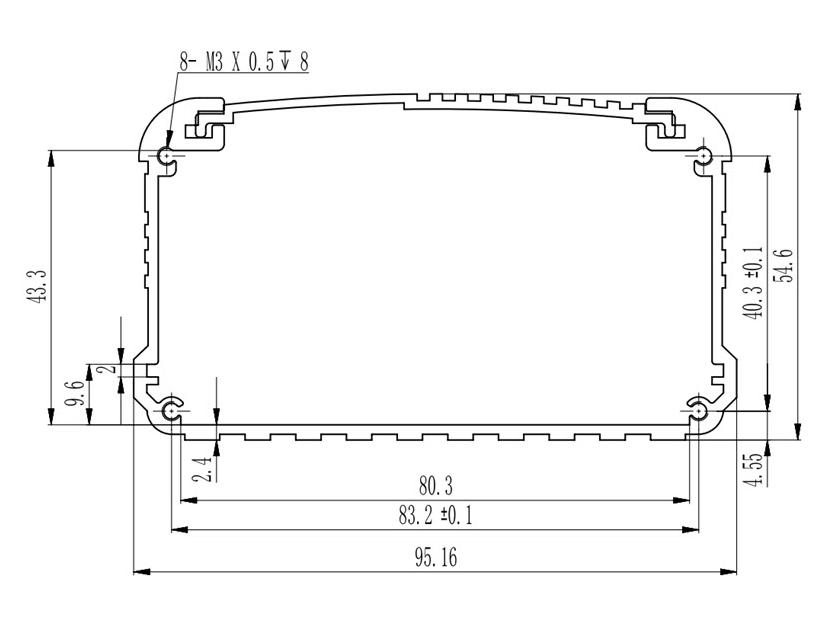

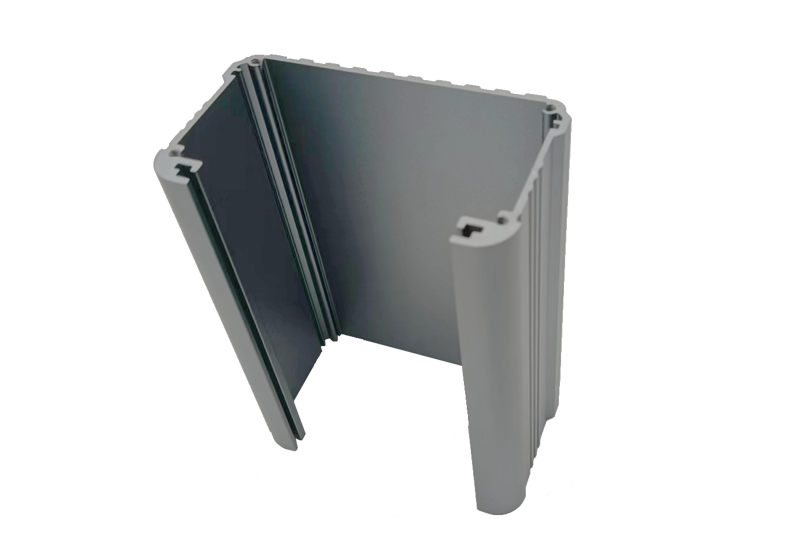

1.鋁型材外殼內部尺寸

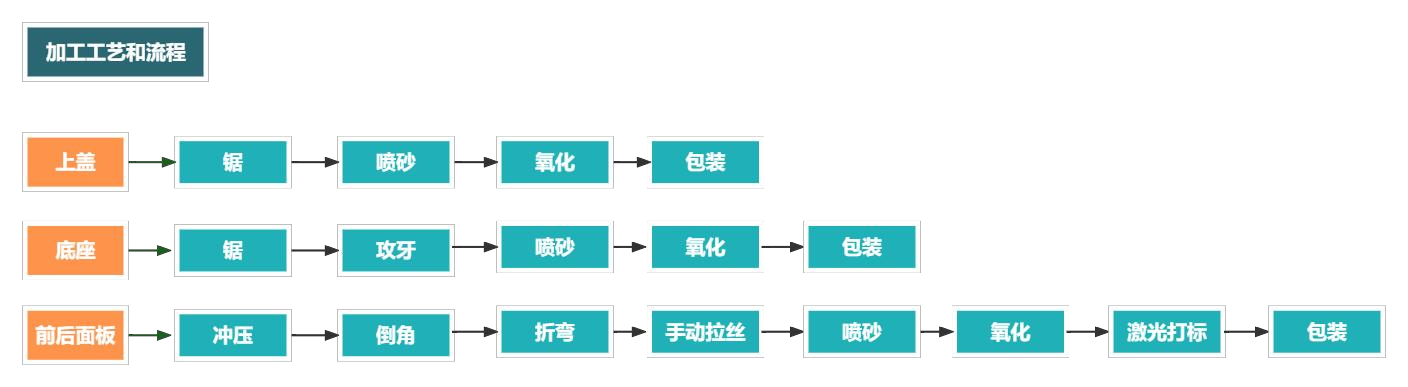

2.鋁合金外殼加工流程

四：加工細節

	項目	說明
	部件名稱	上蓋
	部件尺寸	95-55-125
	材料信息	5052-H32
	表面處理	噴砂星暉灰
	加工工序	鋸—噴砂—氧化—包裝

	項目	說明

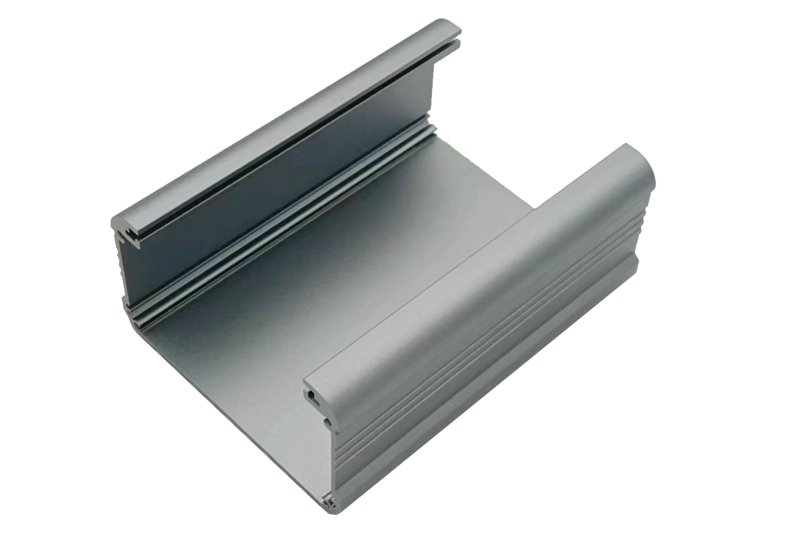

	部件名稱	底座
	部件尺寸	95-55-125
	材料信息	6063-T5
	表面處理	噴砂星暉灰
	加工工序	鋸—攻牙—噴砂—氧化—包裝

	項目	說明

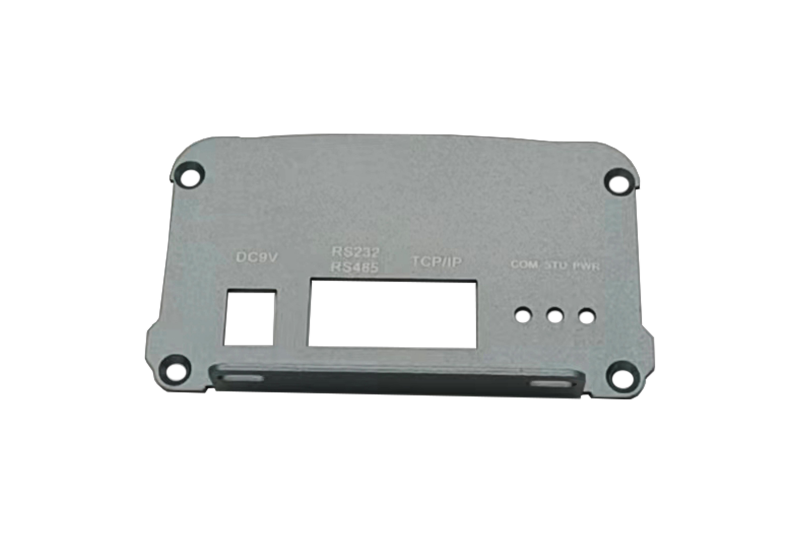

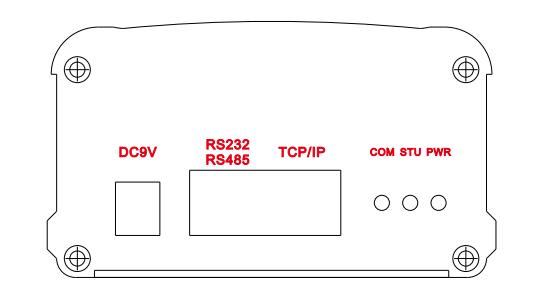

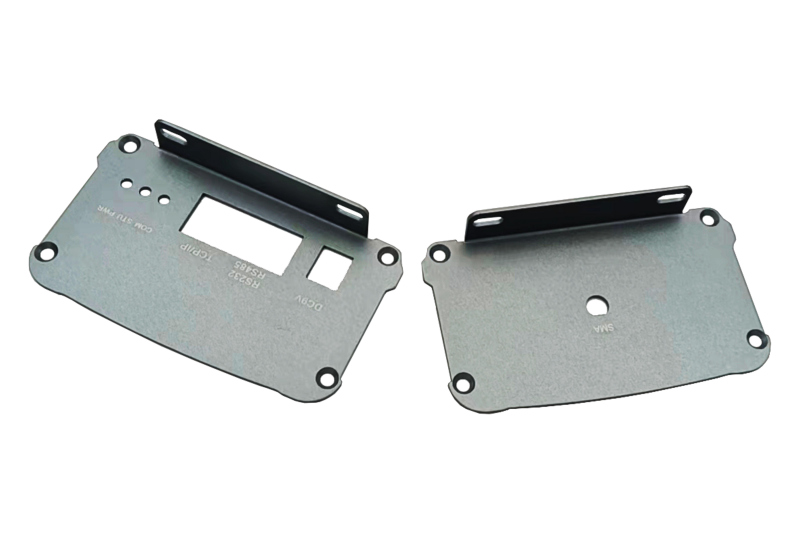

	部件名稱	前擋板
	部件尺寸	55-125
	材料信息	5052-H32
	表面處理	噴砂星暉灰，激光
	加工工序	沖壓—倒角—折彎—手動拉絲—噴砂—氧化—激 光打標—包裝

	項目	說明

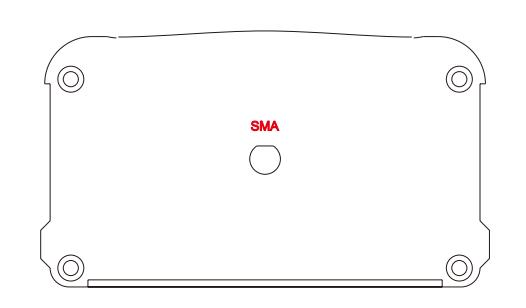

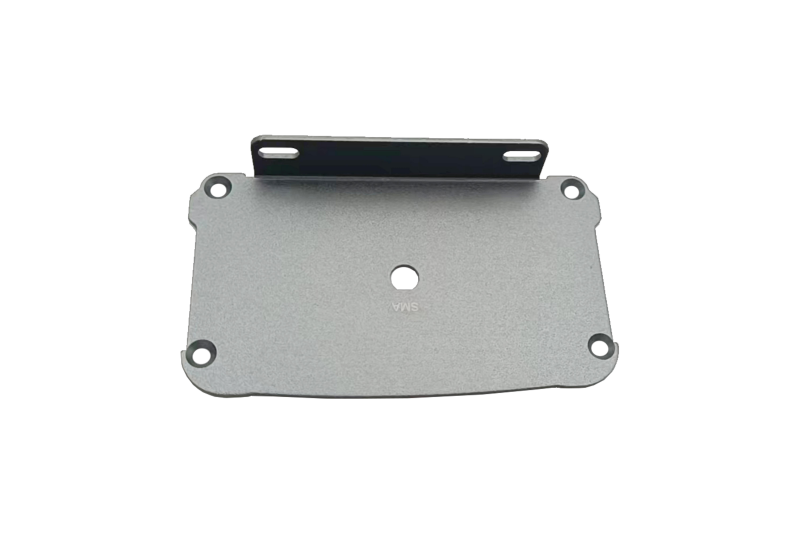

	部件名稱	后擋板
	部件尺寸	55-125
	材料信息	5052-H32
	表面處理	噴砂星暉灰，激光
	加工工序	沖壓—倒角—折彎—手動拉絲—噴砂—氧化—激 光打標—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲M3X6
	部件尺寸	/
	材料信息	碳鋼
	表面處理	/
	加工工序	/
