一、項目介紹

1、應用場景：礦用開孔定向儀表

2、選擇型號：L10A

3、定制尺寸：200*150*110

4、使用型材：6063、6061、5052鋁型材

5、表面處理：陽極氧化-噴砂星耀金

6、防水等級：IP68

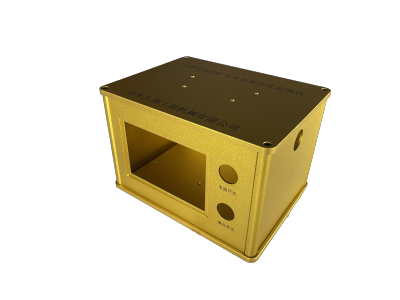

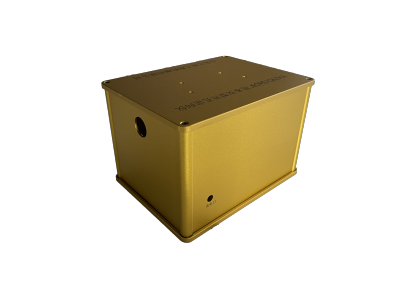

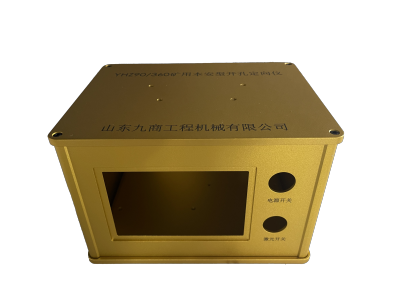

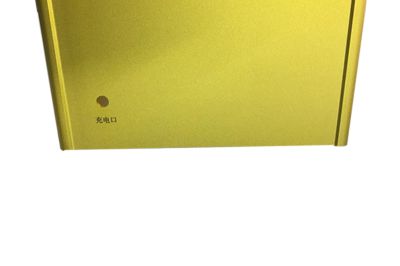

二、細節展示

三、案例說明

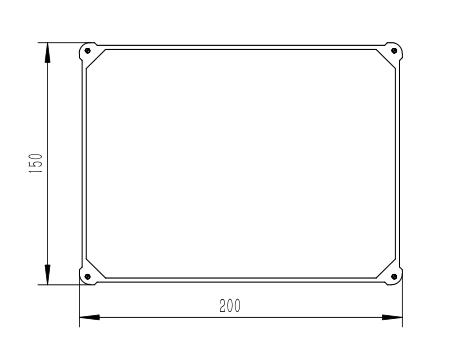

1.防水鋁外殼尺寸

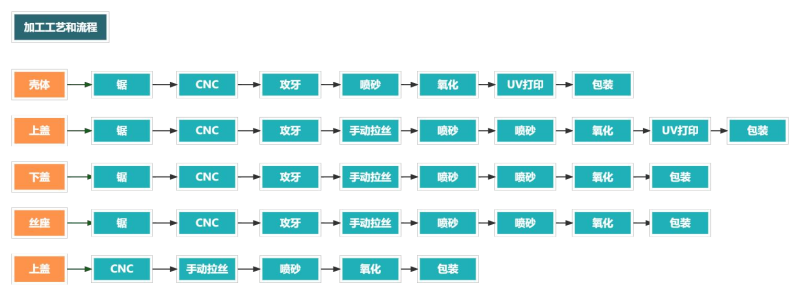

2.防水鋁外殼加工流程

四：加工細節

	項目	說明

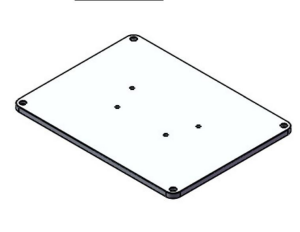

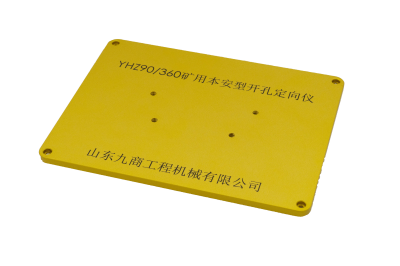

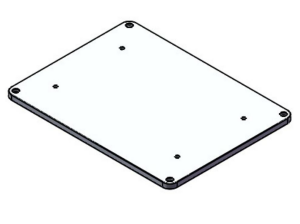

	部件名稱	上蓋
	部件尺寸	204-154
	材料信息	6063-T5 鋁鎂合金
	表面處理	噴砂星耀金
	加工工序	鋸—CNC—攻牙—手動拉絲—噴砂—氧化—UV 打印—包裝

	項目	說明

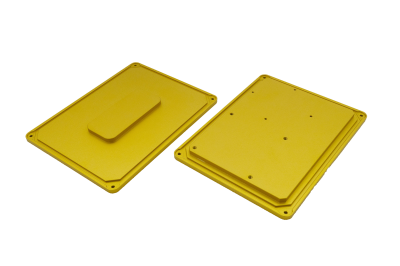

	部件名稱	下蓋
	部件尺寸	204-154
	材料信息	6063-T5 鋁鎂合金
	表面處理	噴砂星耀金
	加工工序	鋸—CNC—攻牙—手動拉絲—噴砂—氧化—包裝

	項目	說明

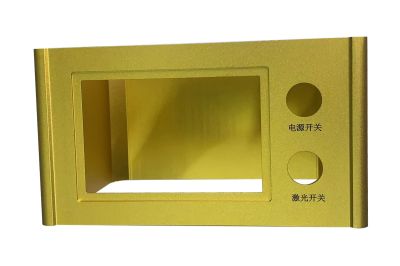

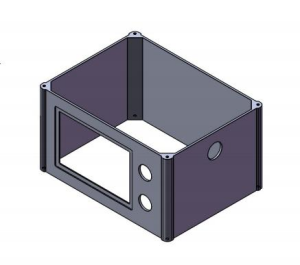

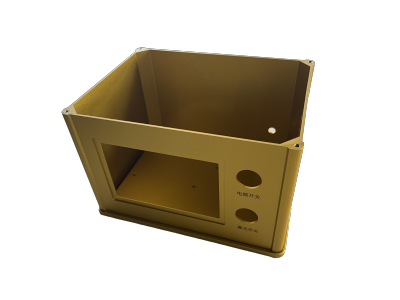

	部件名稱	殼體
	部件尺寸	190-150-110
	材料信息	6063-T5 鋁鎂合金
	表面處理	噴砂星耀金
	加工工序	鋸—CNC—攻牙—噴砂—氧化—激光打標—包裝

	項目	說明

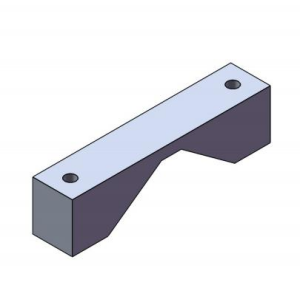

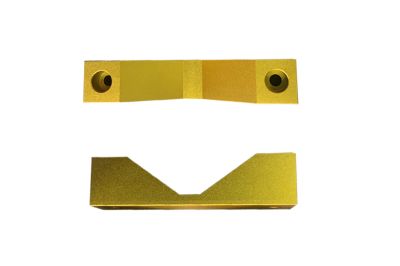

	部件名稱	加持快
	部件尺寸	122-75-6
	材料信息	6063-T5 鋁鎂合金
	表面處理	噴砂星耀金
	加工工序	鋸—CNC—攻牙—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	絲座
	部件尺寸	100-20
	材料信息	6063-T5 鋁鎂合金
	表面處理	噴砂星耀金
	加工工序	車—噴砂—氧化—包裝

	項目	說明
	部件名稱	不銹鋼內六角杯頭螺絲
	部件尺寸	M3 X 8
	材料信息	SUS304
	表面處理	/
	加工工序	/
