一、項目介紹

1、應用場景：通訊信息傳輸儀器

2、選擇型號：L07A

3、定制尺寸：160*120*50

4、使用型材：6063、6061鋁型材、ABS塑料

5、表面處理：陽極氧化-噴砂皓月銀、噴砂墨玉黑

6、防水等級：IP68

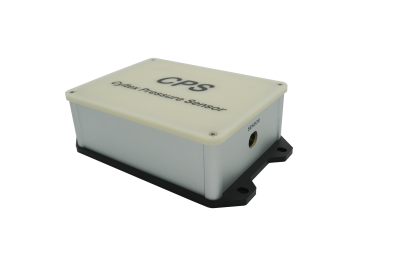

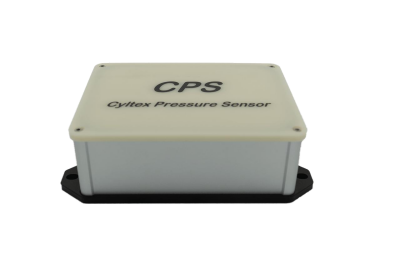

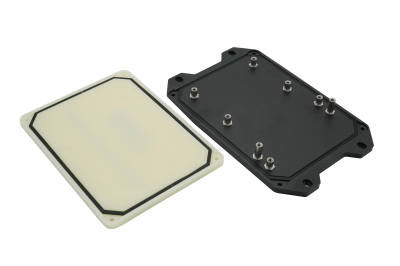

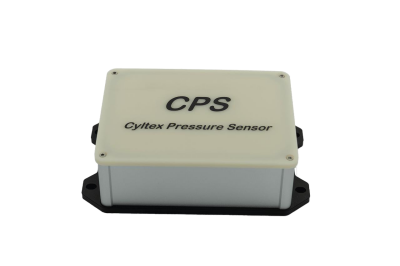

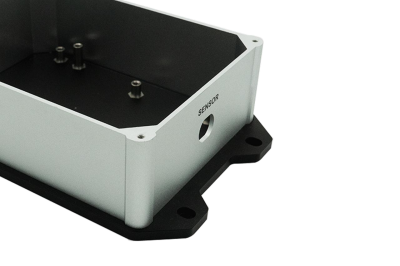

二、細節展示

三、案例說明

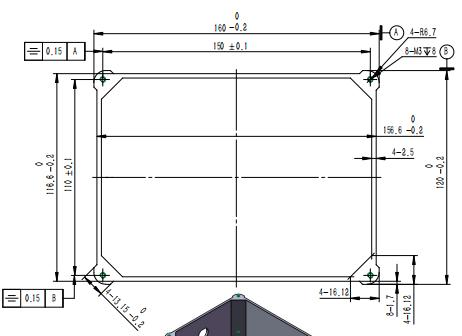

1.防水鋁外殼尺寸

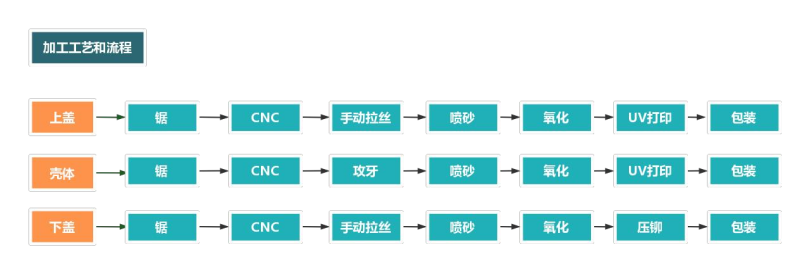

2.鋁合金外殼加工流程

四：加工細節

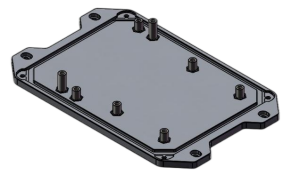

	項目	說明
	部件名稱	下蓋
	部件尺寸	179-124-6
	材料信息	6061合金
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—手動拉絲—噴砂—氧化—壓鉚—包裝

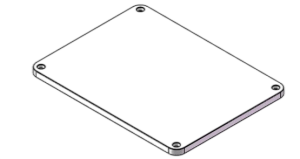

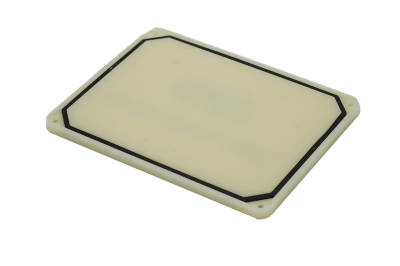

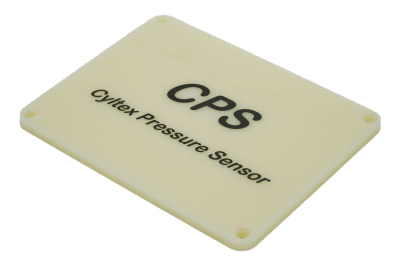

	項目	說明
	部件名稱	上蓋
	部件尺寸	164-124-6
	材料信息	ABS
	表面處理	白色，UV打印
	加工工序	鋸—CNC—手動拉絲—噴砂—氧化—UV打印— 包裝

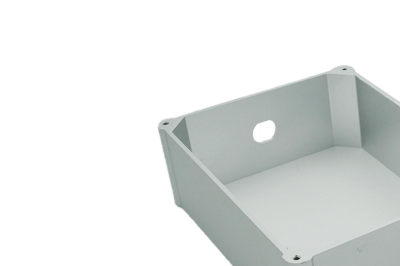

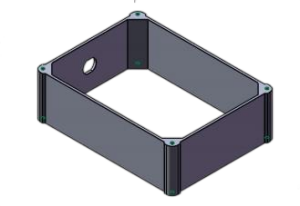

	項目	說明
	部件名稱	殼體
	部件尺寸	160-116.6-50
	材料信息	6063-T5
	表面處理	噴砂皓月銀，UV打印
	加工工序	鋸—CNC—攻牙—噴砂—氧化—UV打印—包裝

	項目	說明
	部件名稱	自粘橡膠墊
	部件尺寸	19.32*9*1
	材料信息	硅橡膠
	表面處理	/
	加工工序	/

	項目	說明
	部件名稱	不銹鋼內六角杯頭螺絲
	部件尺寸	M3 X 8
	材料信息	SUS304
	表面處理	/
	加工工序	/
