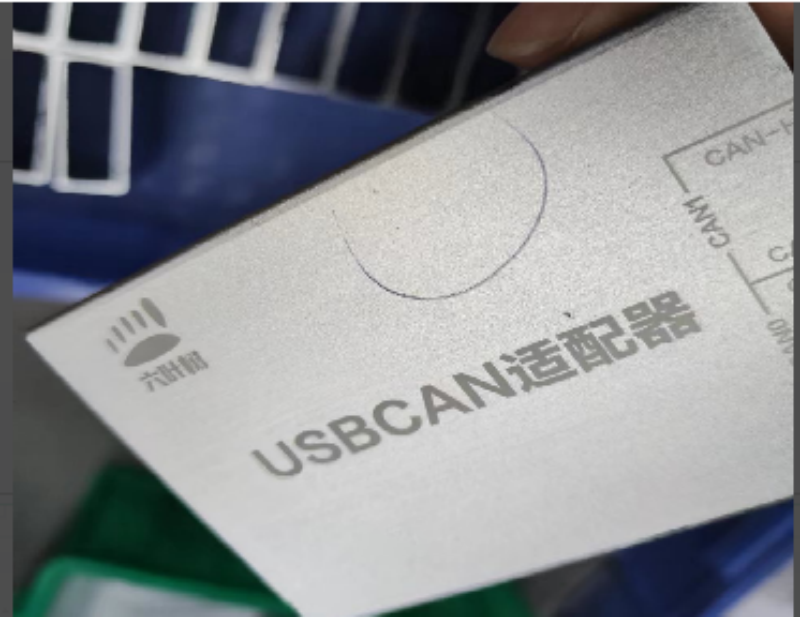

你是否有過這樣的疑問：為什么鋁合金外殼做完陽極氧化后不耐磨了？用指甲稍微刮一下都能留下刮痕。

先別著急，鋁合金外殼容易刮花是很多人都會遇到的難題，今天就給大家來講講鋁合金外殼容易刮花到底是什么原因造成的。

其實鋁合金的耐磨性和金屬硬度有關(guān)。鋁本身的質(zhì)地是偏軟的——鋁的密度約為鋼密度的三分之一，鋁合金是實用金屬中最輕的金屬，比重約為鋁的2/3，鐵的1/4。

這就需要加入一些其他金屬去制成合金來提高其本身的硬度。

01七種常用鋁合金牌號

1XXX ：99%以上的純鋁系列

硬度在25-32之間

是鋁含量大于99%的1系列純鋁。這個系列的最低含鋁量，比如1050，其含鋁量為99.5％。生產(chǎn)發(fā)展過程較為單一，相對性價比高，是目前常規(guī)工業(yè)企業(yè)中最常用的一個系列。

2XXX ：鋁-銅合金系列

硬度在95-135之間

2系列研究鋁合金主要代表2024、2A12（即LY12）。2系列鋁合金的特點是硬度較高，具有高強度和良好的切削加工性能，但耐腐蝕性較差。其中以銅元素進行含量達到最高，大概在3-5％左右。

3XXX ：鋁-錳合金系列

硬度在45-70之間

3系列鋁合金代表3003、3A21為主。3系列是由錳元素為主要成分。含量在1.0-1.5之間，是一款防銹功能較好的系列，用于加工需要有良好的成形性能、高的抗蝕性可焊性好的零件部件。

4XXX ：鋁-硅合金系列

通常硅含量在4.5%~6.0%，含硅量較高強度就相對較高，4000系列鋁棒代表為4A01、4000系列的鋁板屬于含硅量較高的系列。

5XXX ：鋁-鎂合金系列

硬度在50-90之間

主要特點為密度低，抗拉強度高，延伸率高，疲勞強度好，但不可做熱處理強化。在相同面積下鋁鎂合金的重量低于其他系列，在常規(guī)工業(yè)中應(yīng)用也較為廣泛。

6XXX ：鋁-鎂-硅合金系列

硬度在60-100之間

6系屬熱處理可強化合金，具有良好的可成型性、可焊接性、可機加工性，同時具有中等強度，在退火后仍能維持較好的操作性，適用于對抗腐蝕性、氧化性要求高的應(yīng)用?？墒褂眯院?，容易涂層，加工性好。

7XXX ：鋁-鋅合金系列

硬度普遍在150左右

7系鋁合金代表7075主要含有鋅元素。也屬于航空系列，是鋁鎂鋅銅合金，是可熱處理合金，屬于超硬鋁合金，有良好的耐磨性，也有良好的焊接性，但耐腐蝕性較差。

02刮花瑕疵原因

鋁合金在做完陽極氧化后，表面會生成一層致密的氧化膜，這層氧化膜的硬度是隨著氧化膜的厚度增加而增加的，這就解釋了為什么鋁合金外殼在做硬質(zhì)氧化時，硬度會更高的原因。因此，外殼的耐磨與否，其根本原因在于氧化膜的厚度。

氧化膜厚度

我們所說的常規(guī)的氧化，鋁合金氧化膜的厚度一般在10-15um，硬度一般在250-300左右。如果說鋁合金外殼的氧化膜的厚度低于10um，這時候的鋁合金表面就非常容易被刮花。綜上所述，只要你的鋁合金外殼氧化膜足夠厚，硬度足夠高，那么它的耐磨性就會更好。如果您對外殼的硬度有要求，選擇硬質(zhì)氧化是十分正確的。
