一、項目介紹

1、應(yīng)用場景：影音功放儀器外殼

2、選擇型號：E04

3、定制尺寸：316*91*280

4、使用型材：5052鋁型材

5、表面處理：陽極氧化-噴砂星暉灰

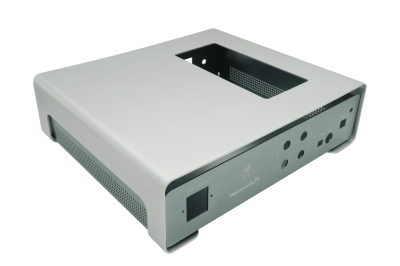

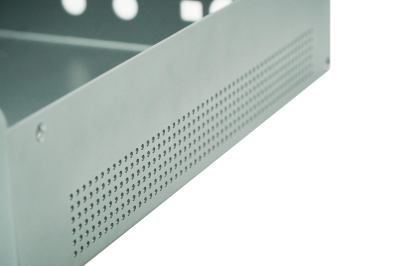

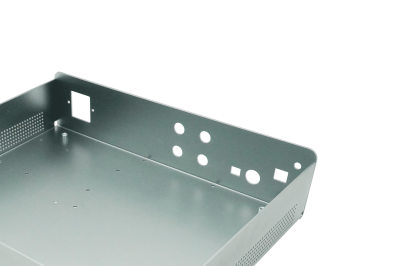

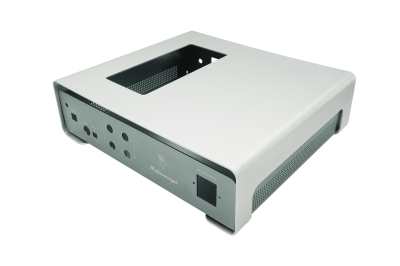

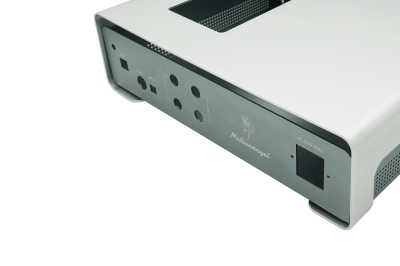

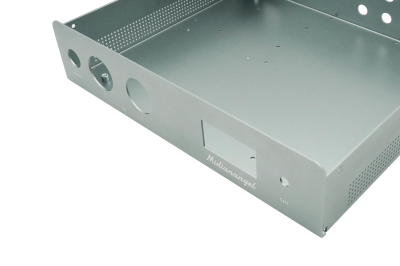

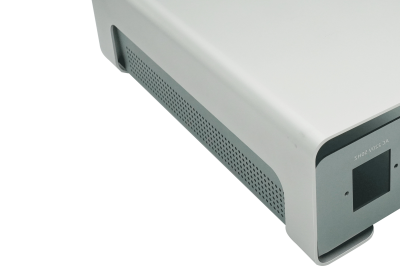

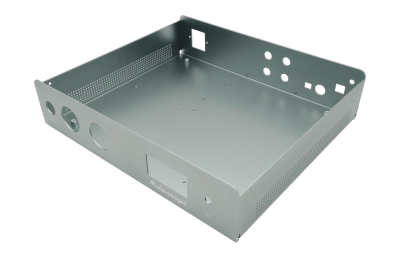

二、細節(jié)展示

三、案例說明

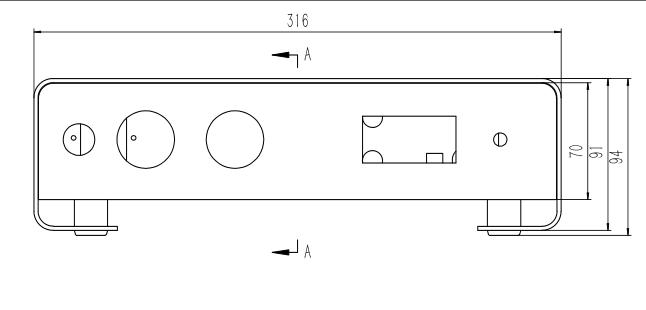

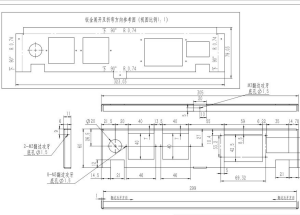

1.鈑金折彎外殼尺寸

2.鈑金折彎外殼加工流程

四：加工細節(jié)

	項目	說明
	部件名稱	上蓋
	部件尺寸	598.67-280（折彎展開尺寸）
	材料信息	5052-H32
	表面處理	噴砂皓月銀,180目 陽極氧化
	加工工序	激光切割—CNC—手拋打磨—手動拉絲—折彎— 噴砂—氧化—包裝

	項目	說明
	部件名稱	底蓋

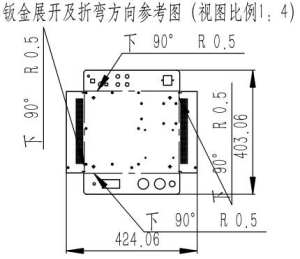

	部件尺寸	424.06-403.06（折彎展開尺寸）
	材料信息	5052-H32
	表面處理	噴砂星暉灰,180目,激光
	加工工序	激光切割—倒角—手拋打磨—手動拉絲—折彎— 噴砂—氧化—壓鉚—激光打標—包裝

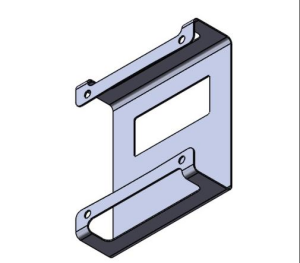

	項目	說明
	部件名稱	附件
	部件尺寸	323.30-79.03
	材料信息	5052-H32
	表面處理	噴砂皓月銀,180目
	加工工序	激光切割—沖壓—攻牙—手拋打磨—手動拉絲— 折彎—噴砂—氧化—包裝

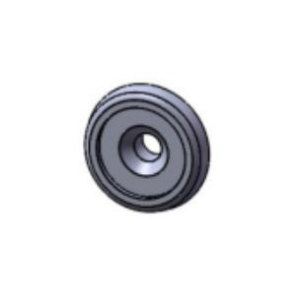

	項目	說明
	部件名稱	機腳
	部件尺寸	14.5（直徑）
	材料信息	5052-H32
	表面處理	噴砂皓月銀,180目
	加工工序	車—噴砂—氧化—包裝

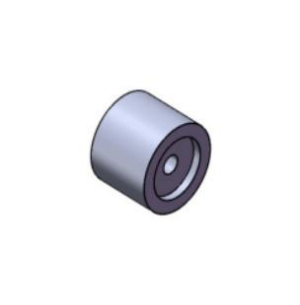

	項目	說明
	部件名稱	支撐座
	部件尺寸	14（直徑）
	材料信息	5052-H32
	表面處理	噴砂皓月銀,180目
	加工工序	車—噴砂—氧化—包裝

	項目	說明

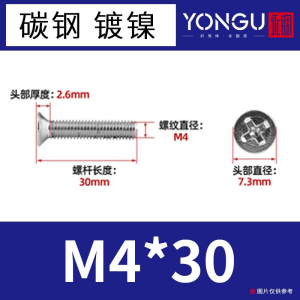

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X30
	材料信息	碳鋼 鍍鎳
	表面處理	/
	加工工序	/
