一、項目介紹

1、應用場景：物聯網數據傳輸信號儀器

2、選擇型號：H10

3、定制尺寸：88*38*314

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

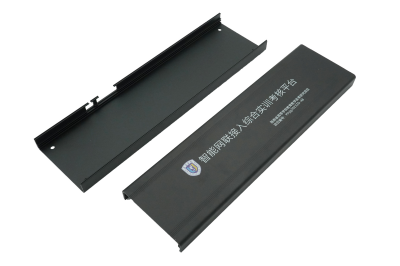

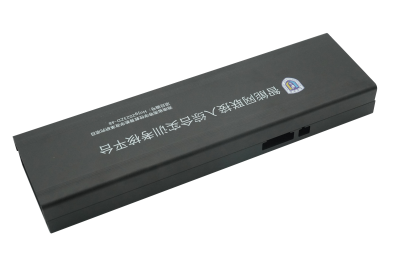

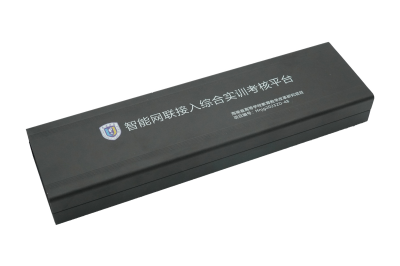

二、細節展示

三、案例說明

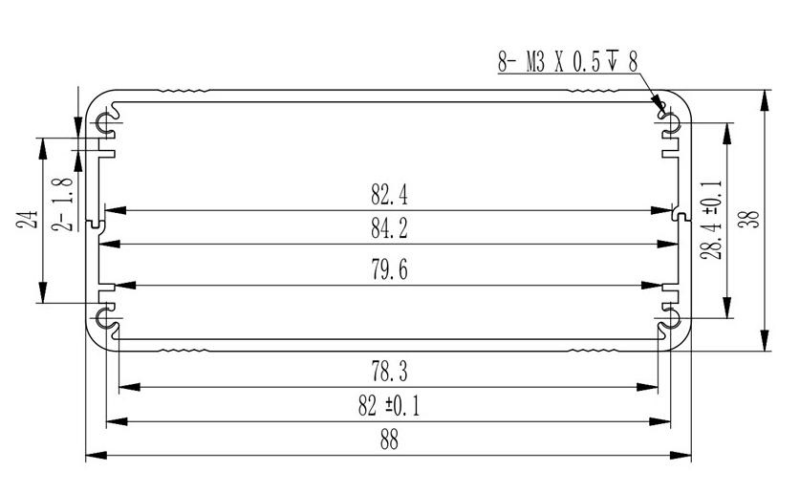

1.鋁型材外殼尺寸

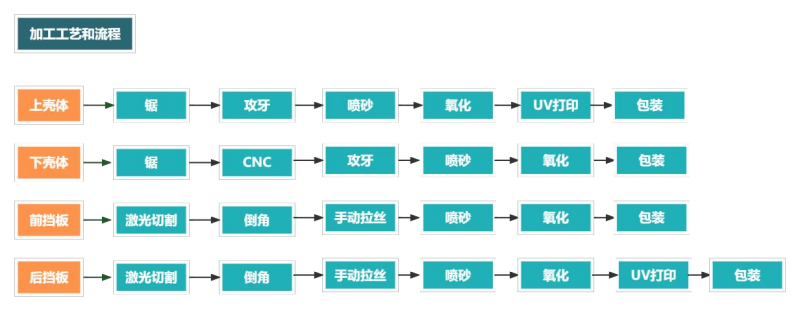

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

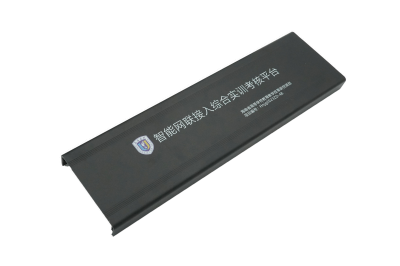

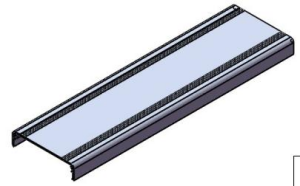

	部件名稱	上殼體
	部件尺寸	88-38-314
	材料信息	6063-T5
	表面處理	噴砂墨玉黑，UV
	加工工序	鋸—攻牙—噴砂—氧化—UV打印—包裝

	項目	說明

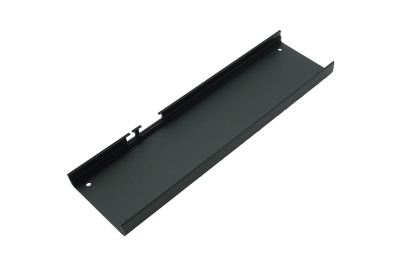

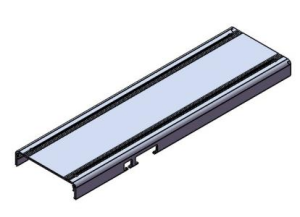

	部件名稱	下殼體
	部件尺寸	88-38-314
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

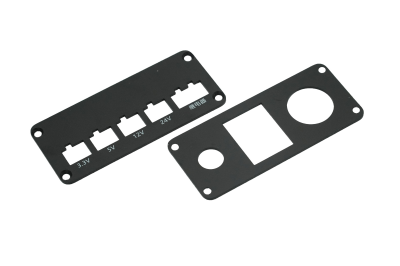

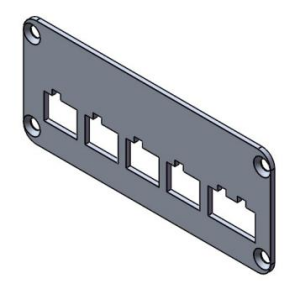

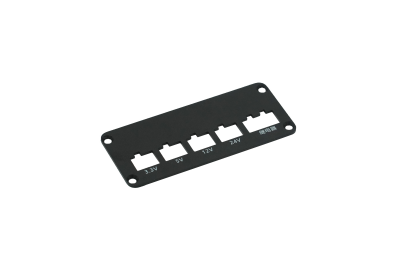

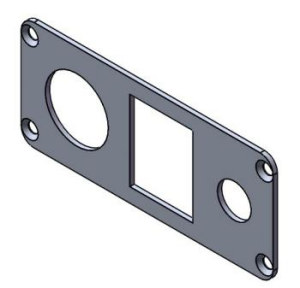

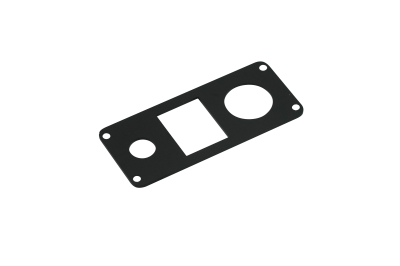

	部件名稱	前擋板
	部件尺寸	88-38-1.5
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	沖壓—倒角—折彎—手動拉絲—噴砂—氧化—激 光打標—包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	88-38-1.5
	材料信息	5052-H32
	表面處理	拉絲墨玉黑
	加工工序	沖壓—倒角—折彎—手動拉絲—噴砂—氧化—激 光打標—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲M3X6
	部件尺寸	/
	材料信息	碳鋼
	表面處理	/
	加工工序	/
