一、項目介紹

1、應用場景：電氣電測控制器

2、選擇型號：來圖加工

3、定制尺寸：120*38*156

4、使用型材：5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

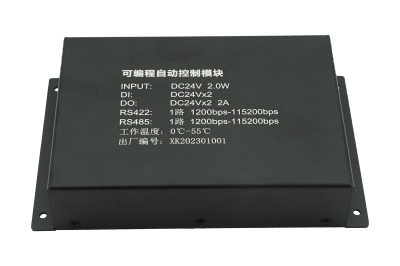

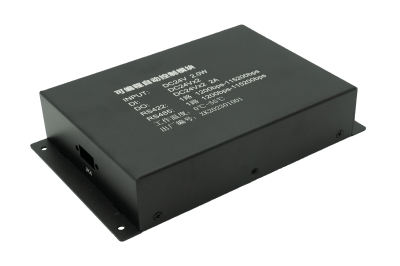

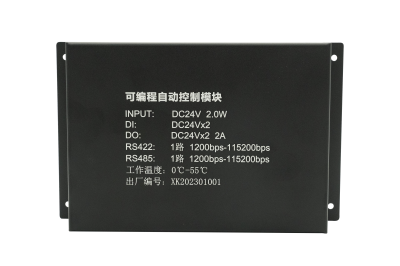

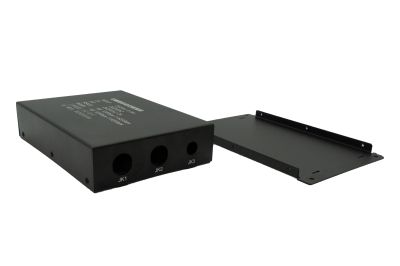

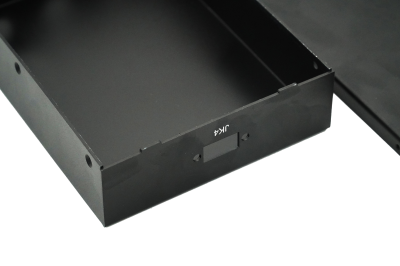

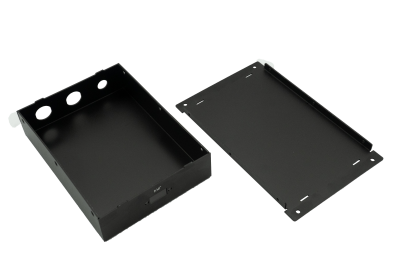

二、細節展示

三、案例說明

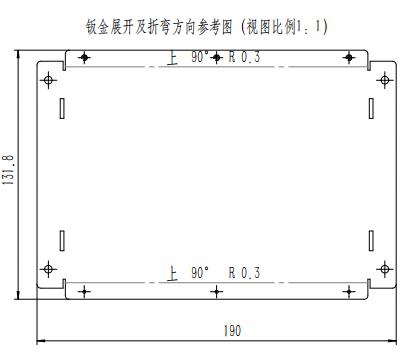

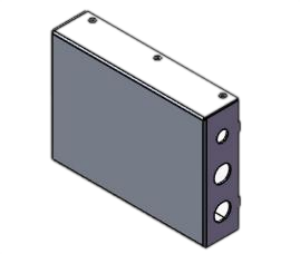

1.鈑金折彎外殼尺寸

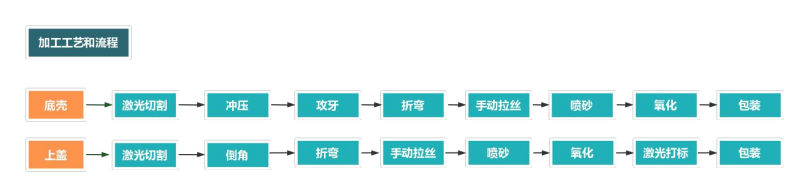

2.鈑金折彎外殼加工流程

四：加工細節

	項目	說明
	部件名稱	上蓋
	部件尺寸	120-38-165
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—折彎—手動拉絲—噴砂—氧 化—激光打標—包裝

	項目	說明

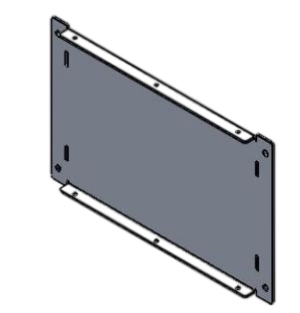

	部件名稱	底殼
	部件尺寸	120-10-190
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—沖壓—攻牙—折彎—手動拉絲—噴 砂—氧化—包裝

	項目	說明

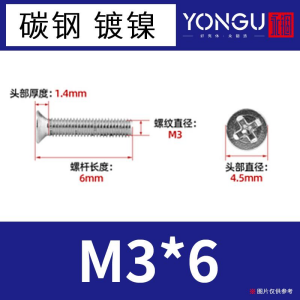

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
