一、項目介紹

1、應用場景：智慧監測數據傳輸設備

2、選擇型號：H37

3、定制尺寸：204*48*115

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

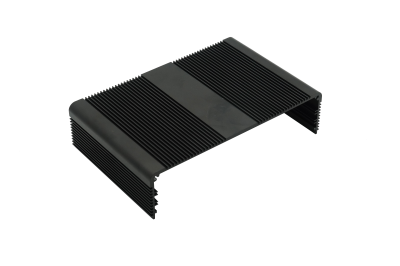

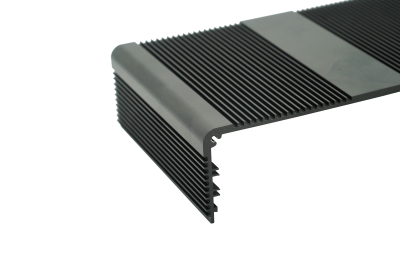

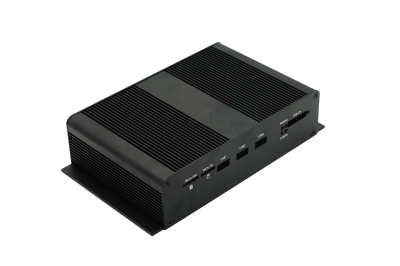

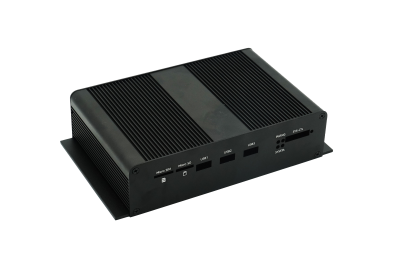

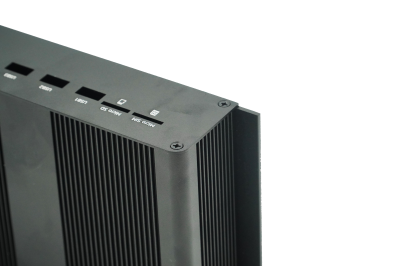

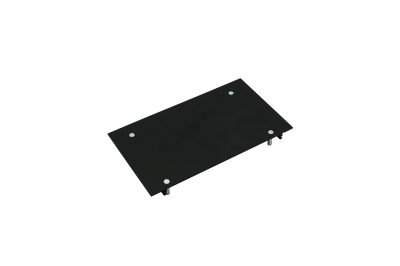

二、細節展示

三、案例說明

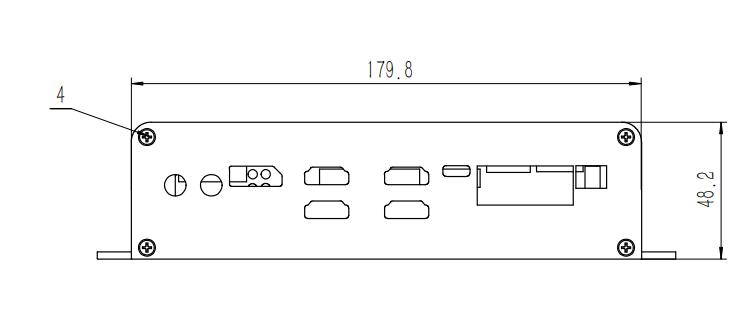

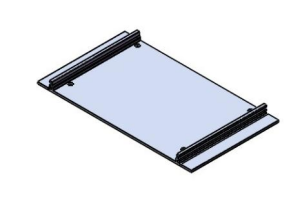

1.鋁型材外殼內部尺寸

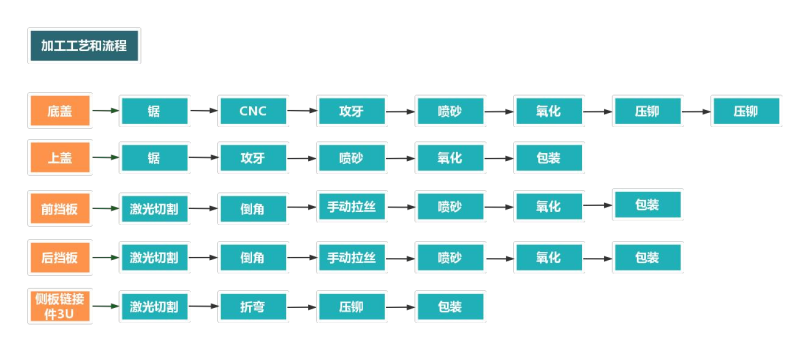

2.鋁合金外殼加工流程

四：加工細節

	項目	說明
	部件名稱	上蓋
	部件尺寸	180*46.2*115.8
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	鋸—攻牙—噴砂—氧化—包裝

	項目	說明
	部件名稱	底座
	部件尺寸	204*32.7*115.8
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—壓鉚—包裝

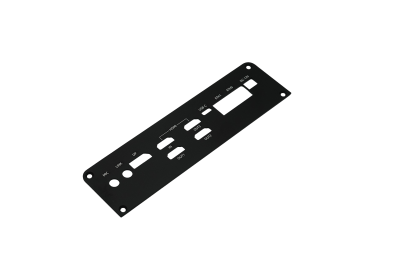

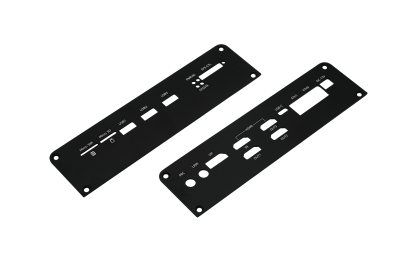

	項目	說明
	部件名稱	前擋板
	部件尺寸	180*48.2*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	180*48.2*1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
