一、項目介紹

1、應用場景：智能檢測設備儀器

2、選擇型號：K05

3、定制尺寸：130*35*162

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

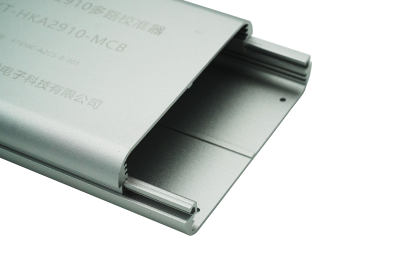

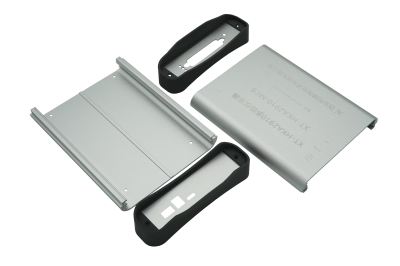

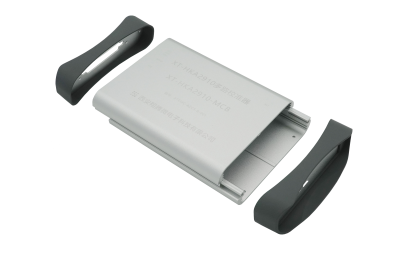

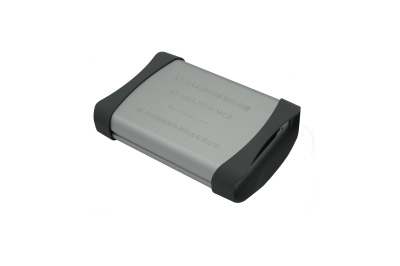

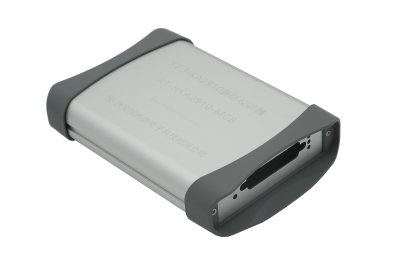

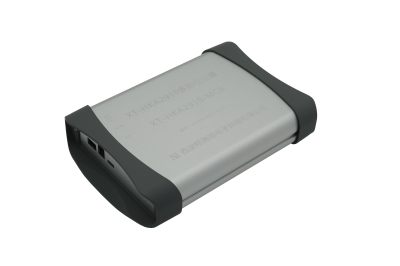

二、細節展示

三、案例說明

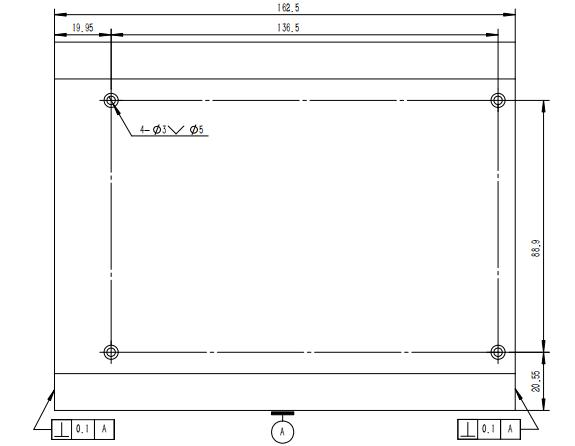

1.鋁型材外殼尺寸

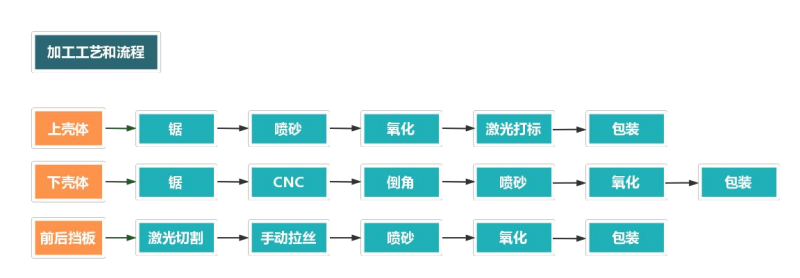

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

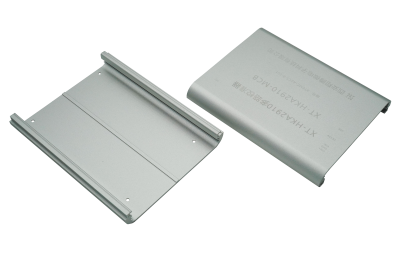

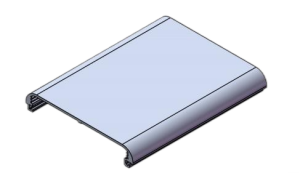

	部件名稱	上殼體
	部件尺寸	130-20.6-162.5
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—噴砂—氧化—激光打標—包裝

	項目	說明

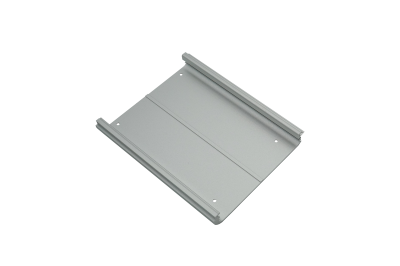

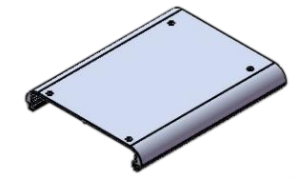

	部件名稱	下殼體
	部件尺寸	130-20.6-162.5
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—倒角—噴砂—氧化—包裝

	項目	說明

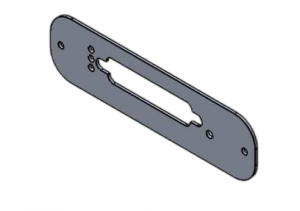

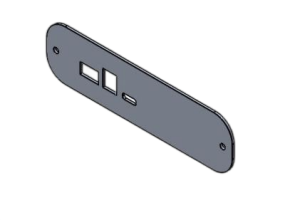

	部件名稱	前擋板
	部件尺寸	130-35-1.5
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	130-35-1.5
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—手動拉絲—噴砂—氧化—包裝

	項目	說明

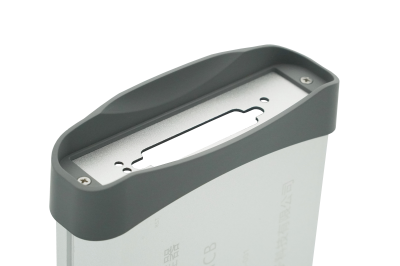

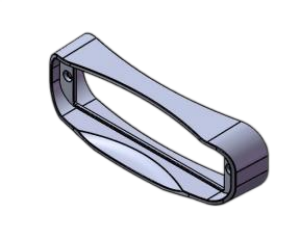

	部件名稱	塑料端蓋
	部件尺寸	135.17-42.05-33.89
	材料信息	ABS
	表面處理	噴橡膠漆（深灰色）
	加工工序	/

	項目	說明

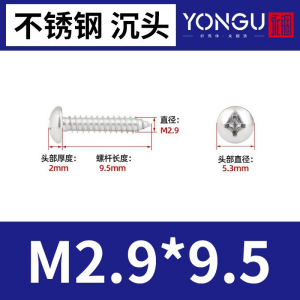

	部件名稱	不銹鋼十字沉頭自攻螺絲
	部件尺寸	ST2.9X9.5
	材料信息	SUS304
	表面處理	/
	加工工序	/
