一、項目介紹

1、應用場景：車載設備傳感器

2、選擇型號：來圖加工

3、定制尺寸：142*48*145

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂夜闌灰、噴砂墨玉黑

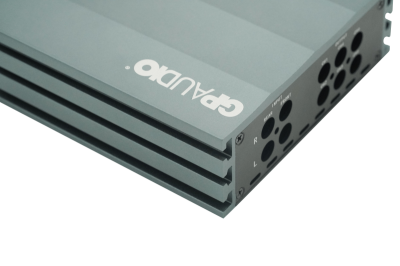

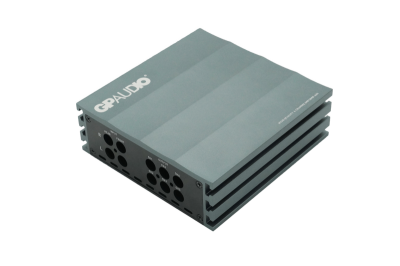

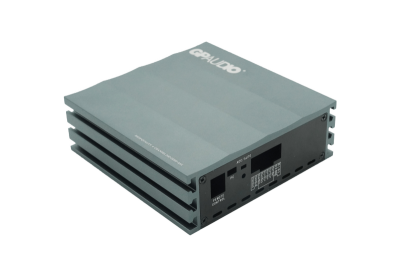

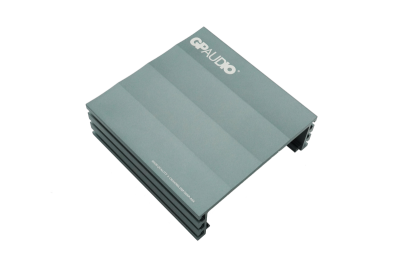

二、細節展示

三、案例說明

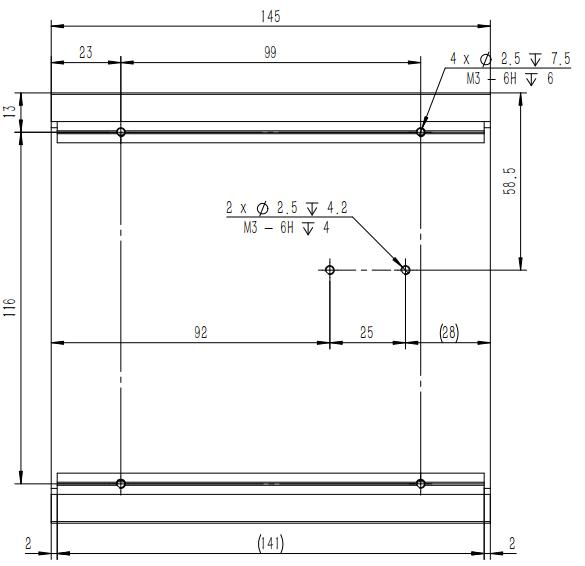

1.鋁型材外殼尺寸

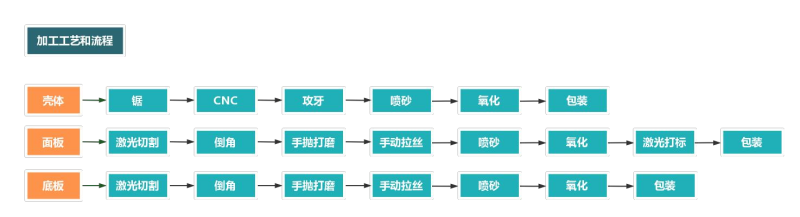

2.鋁型材外殼加工流程

四：加工細節

	項目	說明

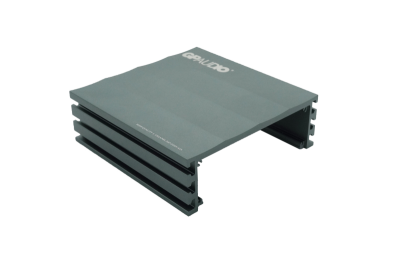

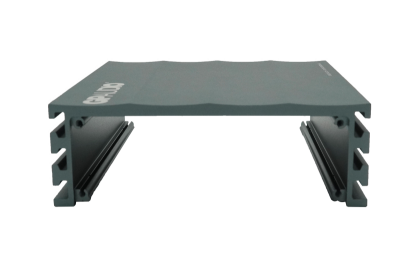

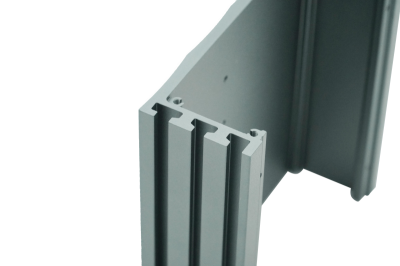

	部件名稱	殼體
	部件尺寸	142*48*145
	材料信息	6063-T5
	表面處理	噴砂夜闌灰激光
	加工工序	鋸—CNC—攻牙—噴砂—氧化—激光打標—包裝

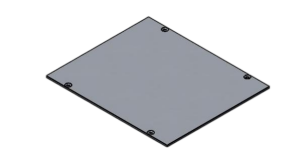

	項目	說明
	部件名稱	底板
	部件尺寸	145*122.8*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手拋打磨—手動拉絲—噴砂— 氧化—包裝

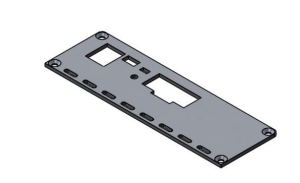

	項目	說明

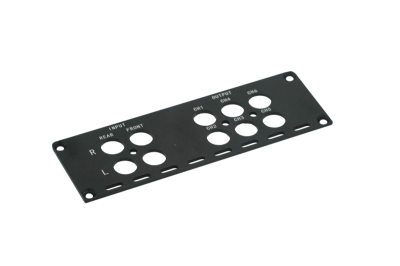

	部件名稱	A面板
	部件尺寸	122.8*39.8*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑激光
	加工工序	激光切割—倒角—手拋打磨—手動拉絲—噴砂— 氧化—激光打標—包裝

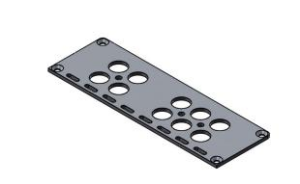

	項目	說明

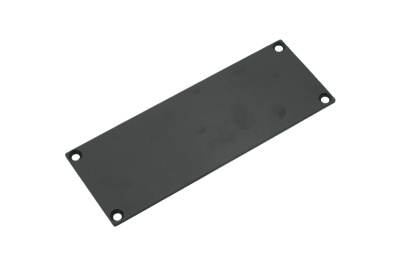

	部件名稱	B面板
	部件尺寸	122.8*39.8*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑激光
	加工工序	激光切割—倒角—手拋打磨—手動拉絲—噴砂— 氧化—激光打標—包裝

	項目	說明

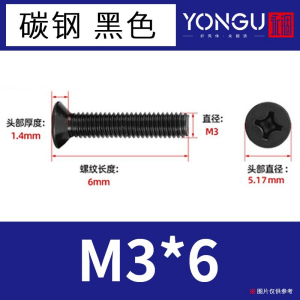

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3*6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
