一、項目介紹

1、應用場景：監測與分析測試儀器

2、選擇型號：J14

3、定制尺寸：72*25.9*110

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

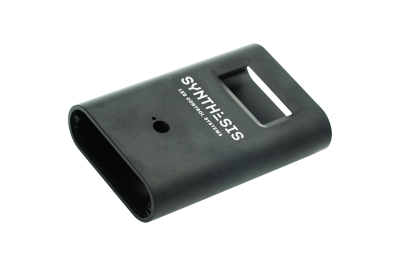

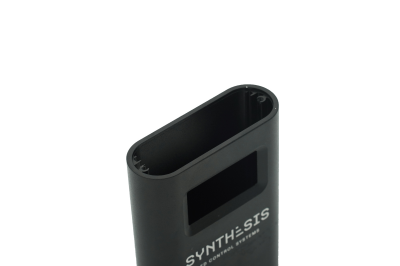

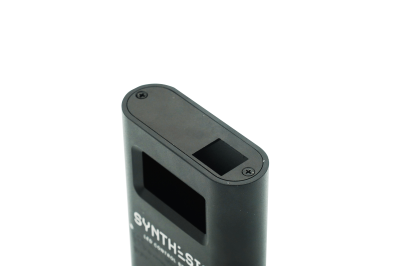

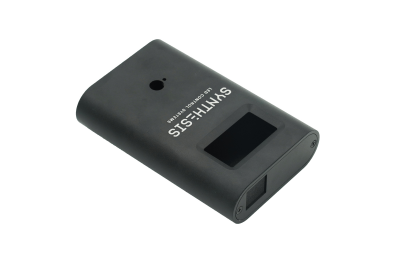

二、細節展示

三、案例說明

1.鋁型材外殼尺寸

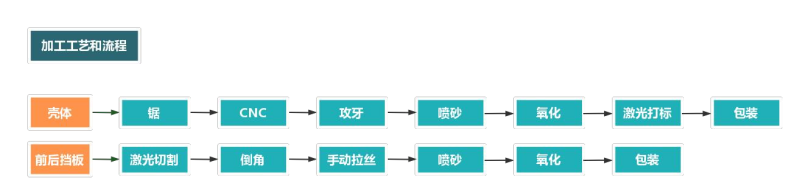

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

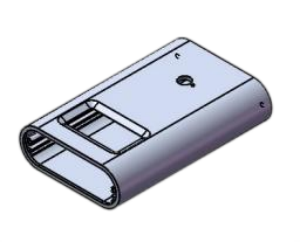

	部件名稱	殼體
	部件尺寸	72.1-25.9-110
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—激光打標—包裝

	項目	說明

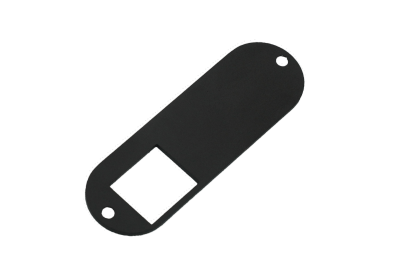

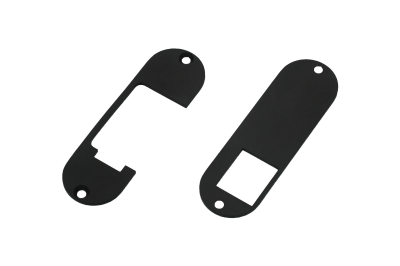

	部件名稱	前擋板
	部件尺寸	67-20.8-1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明

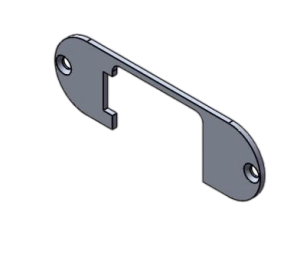

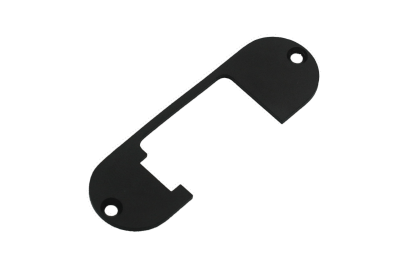

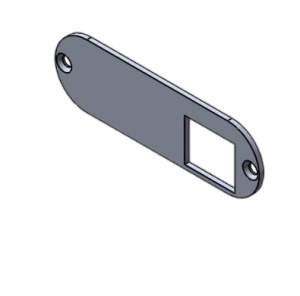

	部件名稱	后擋板
	部件尺寸	67-20.8-1.5
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M2.5X6
	材料信息	SUS304
	表面處理	/
	加工工序	/
