從家用電器到工業機械，它們都需要正確安排電力和正確的電路。但是怎么做？幸運的是，設備在這項布置工作中發揮了重要作用，其中包括導管、管道以及本文涵蓋的設備：接線盒。在深入了解現代設備之前，我們還需要了解接線盒的作用以及接線盒的其他基礎知識。
接線盒有什么作用？

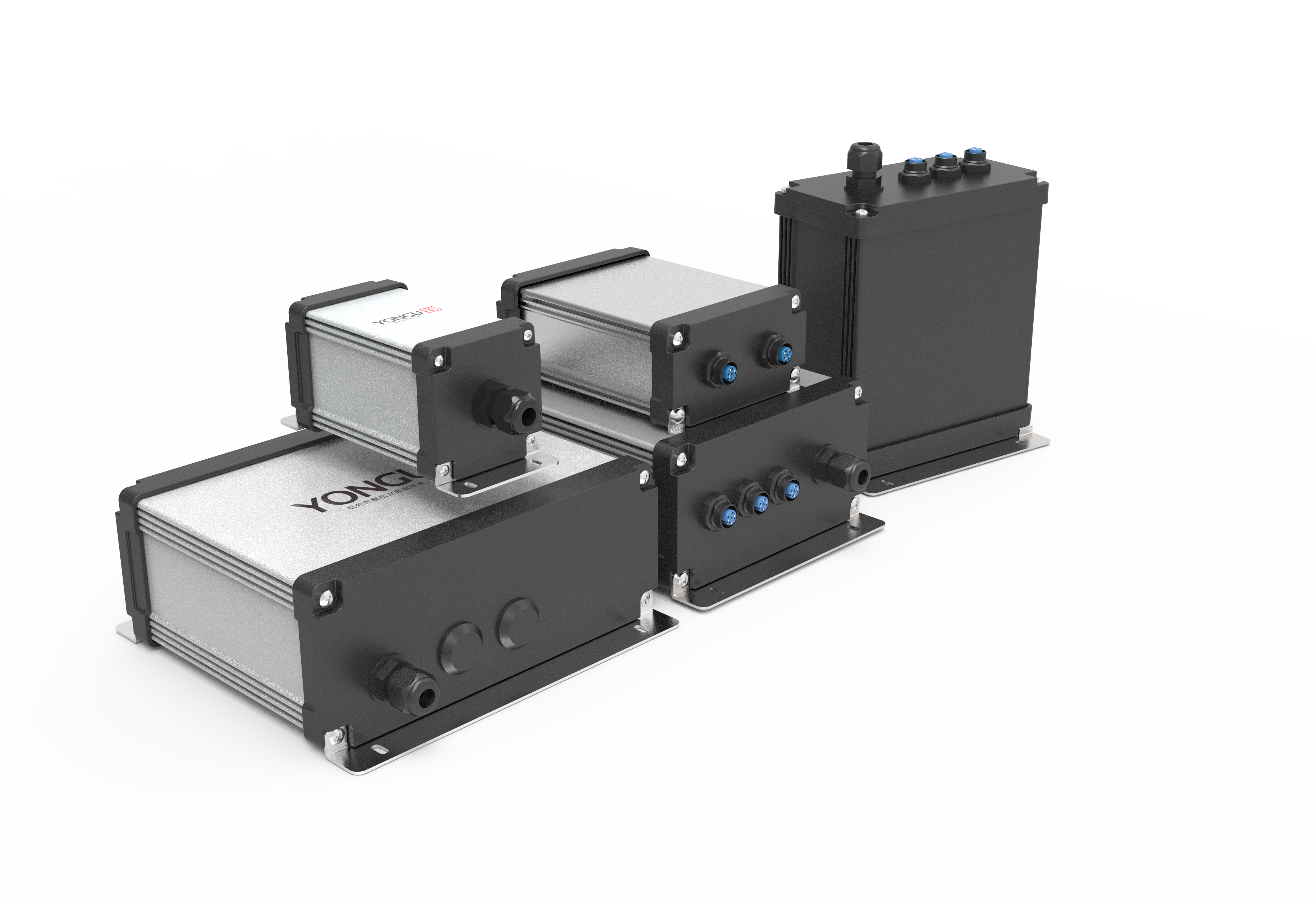

接線盒是一個電氣盒，用于容納和保護電氣導體的拼接、分接和拉動點。這種良好的電氣接線盒為電工進行工作提供了方便，同時保護內部導體免受損壞和未經授權的訪問。

有人可能會誤解“接線盒”是用來表示電器盒的。事實上，從技術的角度來看，電氣接線盒中的電線應該只連接到其他電線和線槽。至于實際應用，該術語也可用于指代許多其他電子外殼，其中電線連接到固定裝置，例如吊扇、電燈開關或墻壁插座。

各類接線盒

由于接線盒的實際應用，電氣接線盒已經發展成多種形狀以適應實際環境。今天給大家介紹幾種常見的接線盒形狀。

圓盤電器外殼
圓形盤式電氣外殼是一個相對較小的外殼——通常 ? 英寸到 ? 英寸深。圓形盤式電氣接線盒通常安裝在天花板或墻壁上，用于安裝燈具或較小的物體。圓形盤式接線盒非常適合用于小于 50 磅的物品。
八角圓形接線盒
根據盒子的大小，這兩種形狀的接頭在實際應用中提供了更大的靈活性。它們通常出現在重達 50 磅的天花板、墻壁或燈具和吊扇中。此外，它們?yōu)槟峁┝烁嗟牟季€空間。因此，您可以在需要時使用較大的單元作為接線盒。
方形電氣接線盒
標準方盒通常為 1-? 英寸至 2-? 英寸深。方形電器外殼是最常用的電器箱。它經常被用作電燈開關盒或電源插座盒。
為什么要調整接線盒的尺寸？
好了，是時候讓話題回到正題了。確定接線盒尺寸是確保接線盒合理的最關鍵因素。如果電箱太小，電工必須過度彎曲導體以使其完全裝入箱內，這可能會損壞電線的絕緣層。
此外，大多數國家都發布了一份國家電氣規范列表，其中包含接線盒尺寸的詳細信息，具體取決于接線盒內包含的導體和配件的數量和尺寸。
如何確定接線盒的尺寸？
根據電氣外殼的大小，也可以將接線盒的尺寸分為兩種方法。
確定接線盒尺寸（4 AWG 以下）
如果我們接線盒中的導體尺寸為 18 AWG 到 6 AWG，您可以使用 NEC 314.16 中的表格來確定接線盒的最小體積。以下圖表將幫助您了解接線盒的尺寸。

導體數

毫米	箱體交易規模	接線盒形狀	CM3	IN.3	18	16	14	12	10	8	6
100x32	（4x1?）	圓形/八角形	205	12.5	8	7	6	5	5	5	2
100x38	（4x1?）	圓形/八角形	254	15.5	10	8	7	6	6	5	3
100x54	（4x2?）	圓形/八角形	353	21.5	14	12	10	9	8	7	4
100x32	（4x1?）	正方形	295	18	12	10	9	8	7	6	3
100x38	（4x1?）	正方形	344	21	14	12	10	9	8	7	4
100x54	（4x2?）	正方形	497	30.3	20	17	15	13	12	10	6
120x32	（4Lx1?）	正方形	418	25.5	17	14	12	11	10	8	5
120x38	（4Lx1?）	正方形	484	29.5	19	16	14	13	11	9	5
120x54	（4Lx2?）	正方形	689	42	28	24	21	18	16	14	8

確定接線盒尺寸（4 AWG 及以上）
如果您的電箱尺寸大于 4 AWG，您需要遵循一套不同的標準來確定接線盒的尺寸。當較大的導體被迫進入一個小電箱時，它們的絕緣很容易被損壞。因此，有必要根據連接器的排列及其尺寸來計算最小尺寸。
以下三個部分是如何確定具有 4 AWG 或以上導線的接線盒尺寸的基本步驟，具體取決于您在接線盒內使用的連接器排列方式：
● 直拉：從導線入口到對面墻壁的距離電子外殼箱的體積應至少是進入外殼的最大管道的貿易尺寸的八倍。
示例：如果要通過接線盒安裝 4 英寸直拉，則組件外殼的一側至少需要 32 英寸才能容納拉。（8 x 4 = 32）
拉力：從導體入口到外殼對面壁的距離必須至少是進入外殼的最大走線槽的貿易尺寸的六倍
● 角度拉力：從導體入口到外殼的距離外殼的對面墻必須至少是進入外殼的最大走道的貿易規模的六倍。然后，我們需要加上同一行和墻上的任何其他跑道的交易規模的總和。
示例：如果我們對一個 4 英寸的滾道進行角度拉動，而另一個 3 英寸的滾道進入同一面墻，則盒子的另一側至少需要 27 英寸。（（6 x 4） + 3 = 27）
●U 型拉線：上述距離必須至少是進入外殼的最大走線槽的6 倍，加上同一壁上其他走線槽的線槽總和。
示例：如果我們想要制作一個 3 英寸管道的 U 形拉線，該管道通過同一墻上的另一個 3 英寸管道從盒子中出來，電子設備外殼的一側至少需要 21 英寸。
……
最后

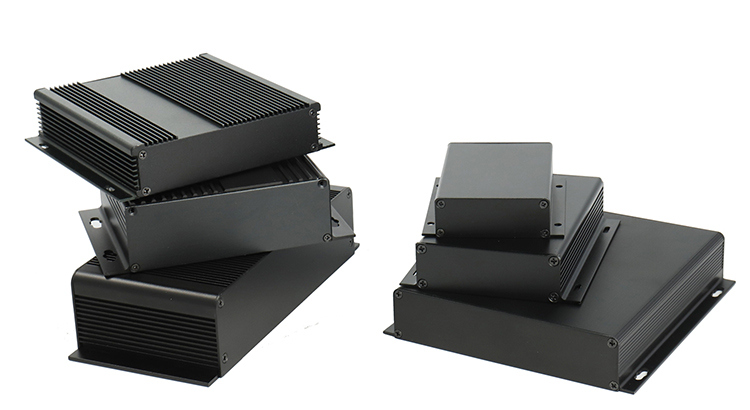

總而言之，電氣接線盒是一種特殊的 工業外殼。而且，當您尋找定制的電子外殼，特別是定制接線盒的尺寸時，您應該注意電線的排列和電氣盒的尺寸。
