一、項目介紹

1、應用場景：影音功能設備儀器（云盒）

2、選擇型號：N203A

3、定制尺寸：219*51*155

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂夜闌灰

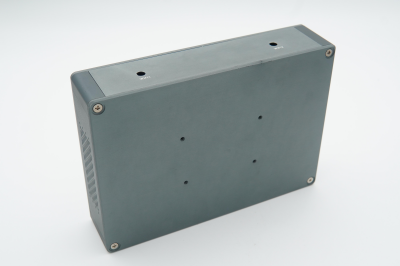

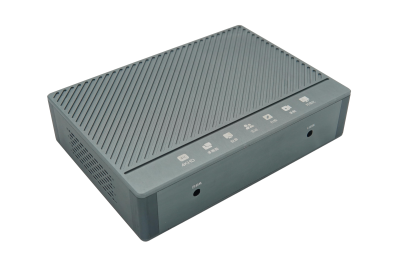

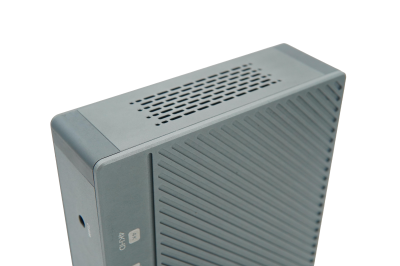

二、細節展示

三、案例說明

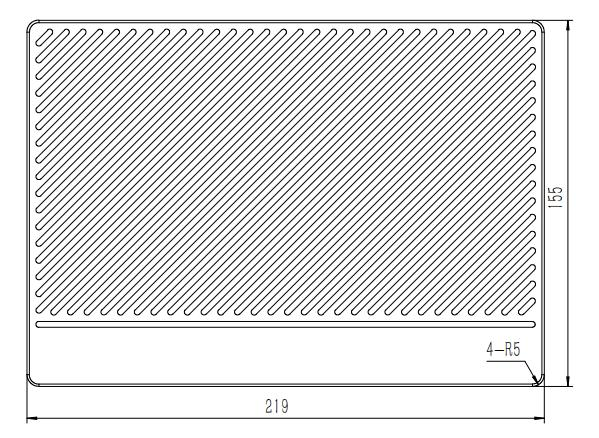

1.鋁合金外殼尺寸

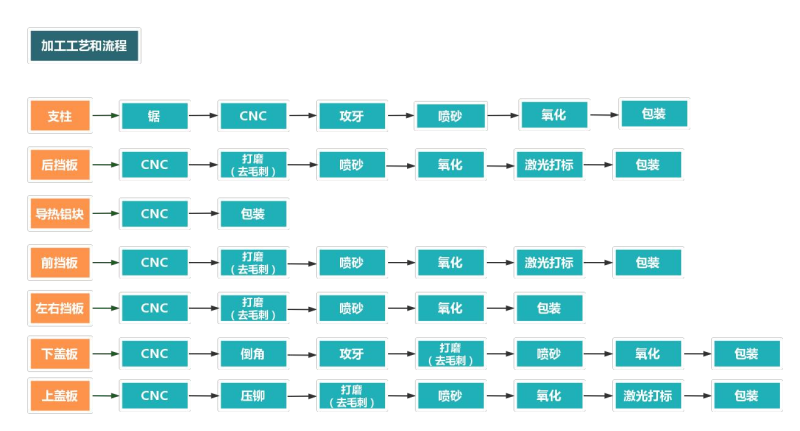

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

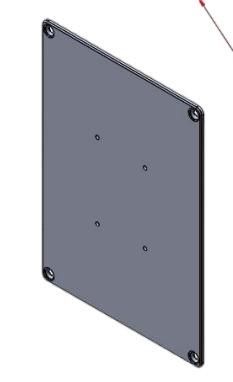

	部件名稱	下蓋板
	部件尺寸	219-155-4
	材料信息	5052-H32
	表面處理	噴砂夜闌灰
	加工工序	CNC—倒角—攻牙—打磨（去毛刺）—噴砂—氧 化—包裝

	項目	說明

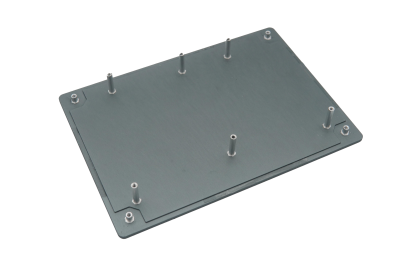

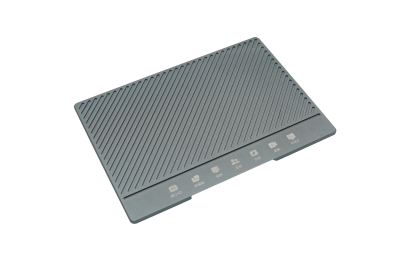

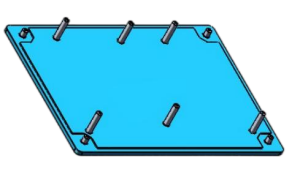

	部件名稱	上蓋板
	部件尺寸	219-155-6
	材料信息	5052-H32
	表面處理	噴砂夜闌灰、激光
	加工工序	CNC—壓鉚—打磨（去毛刺）—噴砂—氧化—激 光打標—包裝

	項目	說明

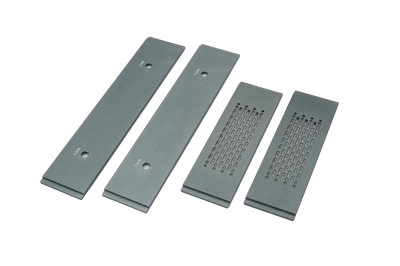

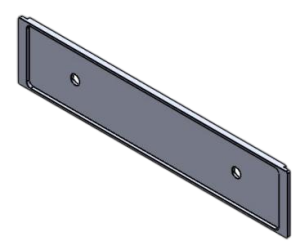

	部件名稱	左右擋板
	部件尺寸	136.6-43-4
	材料信息	5052-H32
	表面處理	噴砂夜闌灰
	加工工序	CNC—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明

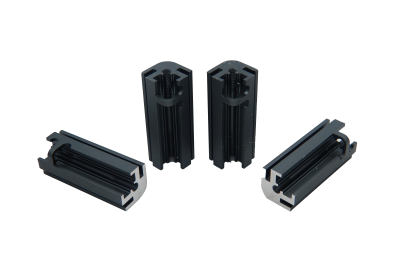

	部件名稱	支柱
	部件尺寸	15.5-42.9
	材料信息	6063-T5
	表面處理	噴砂夜闌灰
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明

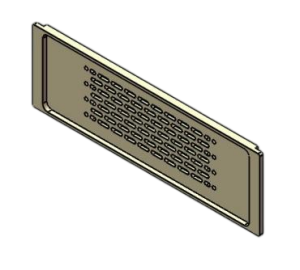

	部件名稱	后擋板
	部件尺寸	200.6-43-4
	材料信息	5052-H32
	表面處理	噴砂夜闌灰、激光
	加工工序	CNC—打磨（去毛刺）—噴砂—氧化—激光打 標—包裝

	項目	說明

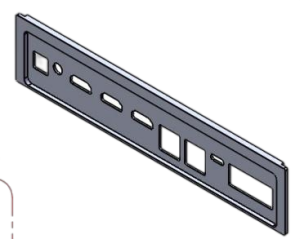

	部件名稱	前擋板
	部件尺寸	200.6-43-4
	材料信息	5052-H32
	表面處理	噴砂夜闌灰、激光
	加工工序	CNC—打磨（去毛刺）—噴砂—氧化—激光打 標—包裝

	項目	說明
	部件名稱	導熱鋁塊
	部件尺寸	25-25-25
	材料信息	5052-H32
	表面處理	毛坯
	加工工序	CNC—包裝

	項目	說明

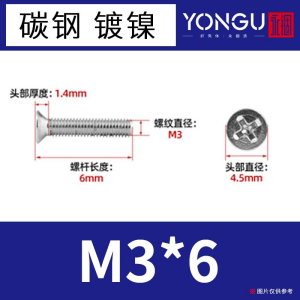

	部件名稱	碳鋼鍍鎳十字大扁頭螺絲
	部件尺寸	M3X6
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/

	項目	說明

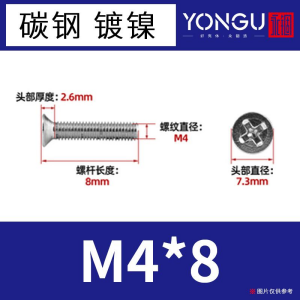

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X8
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
