一、項目介紹

1、應用場景：終端數(shù)據(jù)采集器

2、選擇型號：M07

3、定制尺寸：90*45*180

4、使用型材：6063鋁型材、ADC12

5、表面處理：陽極氧化-噴砂皓月銀、噴涂黑色

6、防水等級：IP68

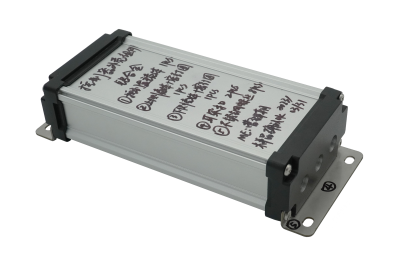

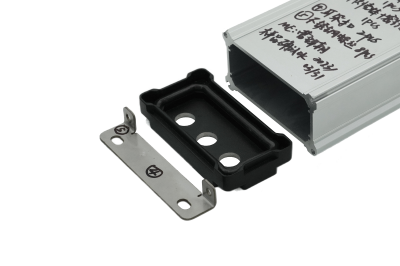

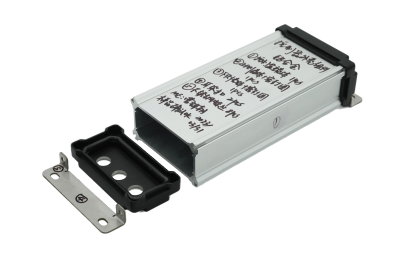

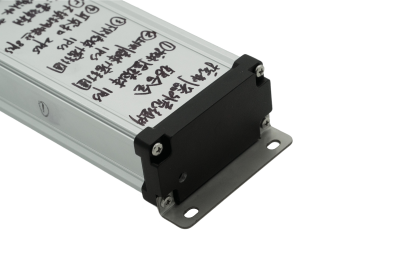

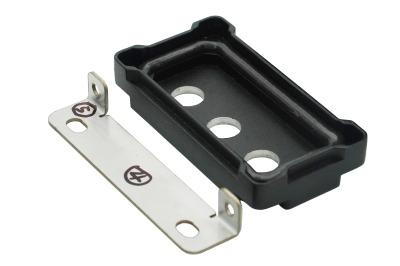

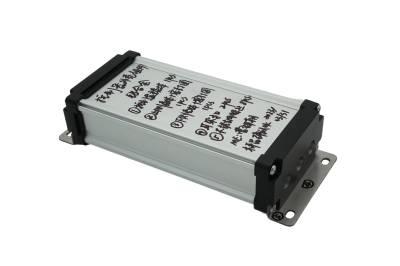

二、細節(jié)展示

三、案例說明

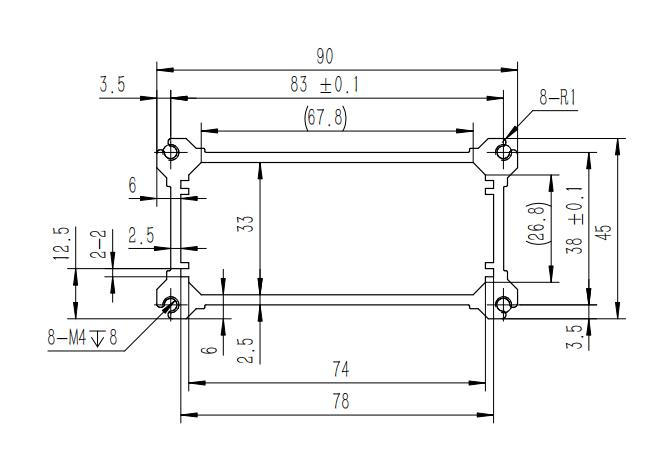

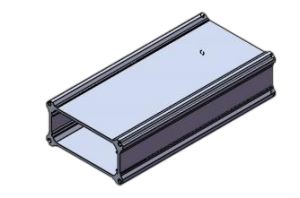

1.防水鋁外殼尺寸

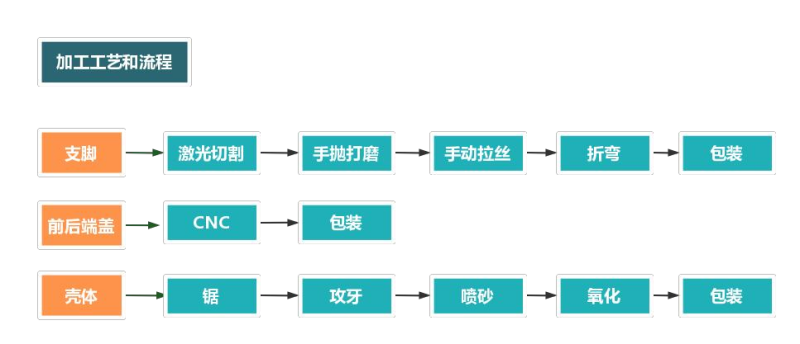

2.防水鋁外殼加工流程

四：加工細節(jié)

	項目	說明
	部件名稱	殼體
	部件尺寸	90-45-180
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—攻牙—噴砂—氧化—包裝

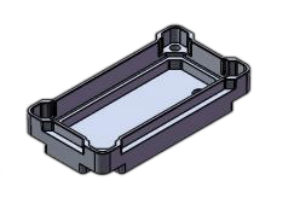

	項目	說明
	部件名稱	前端蓋
	部件尺寸	83.6-38.6-16.5
	材料信息	ADC12
	表面處理	噴涂黑色
	加工工序	CNC—包裝

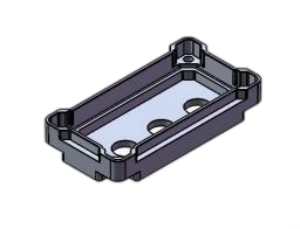

	項目	說明
	部件名稱	后端蓋
	部件尺寸	83.6-38.6-16.5
	材料信息	ADC12
	表面處理	噴涂黑色
	加工工序	CNC—包裝

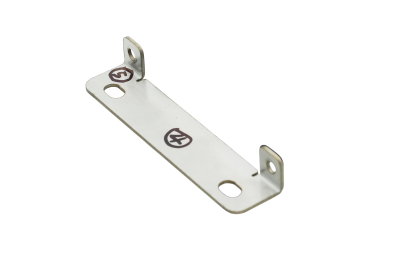

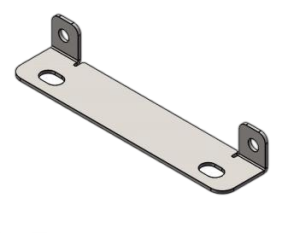

	項目	說明
	部件名稱	支腳
	部件尺寸	93.4-32.33-14
	材料信息	SUS 304
	表面處理	毛坯
	加工工序	激光切割—手拋打磨—手動拉絲（去毛刺）—折 彎—包裝

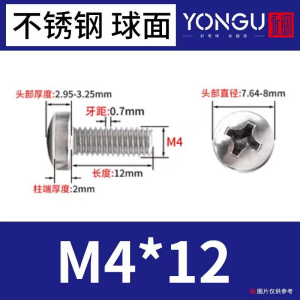

	項目	說明
	部件名稱	不銹鋼球面圓柱頭螺絲
	部件尺寸	M4X12
	材料信息	SUS304
	表面處理	/
	加工工序	/
