一、項目介紹

1、應用場景：工業控制器

2、選擇型號：H34

3、定制尺寸：168*54*170

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

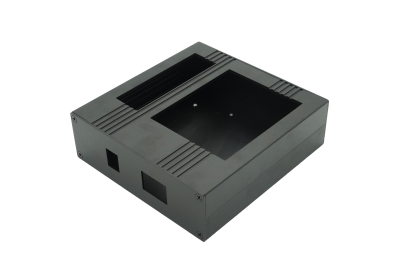

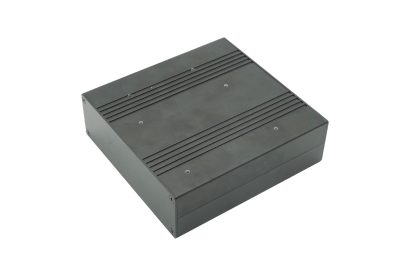

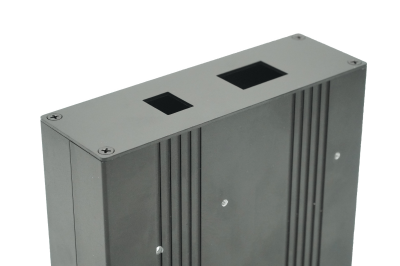

二、細節展示

三、案例說明

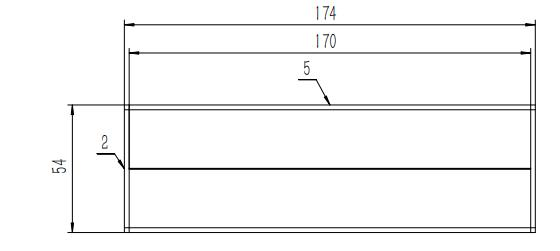

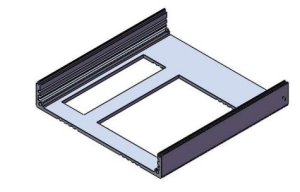

1.鋁合金外殼內部尺寸

2.鋁合金外殼加工流程

四：加工細節

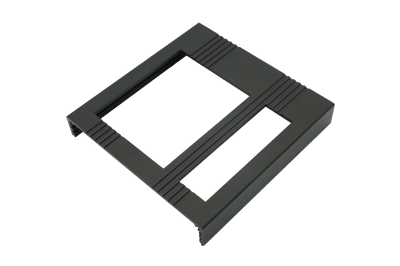

	項目	說明
	部件名稱	上殼體
	部件尺寸	168*29.8*170
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

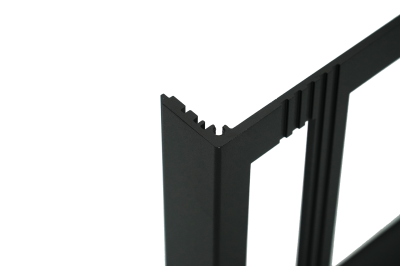

	項目	說明

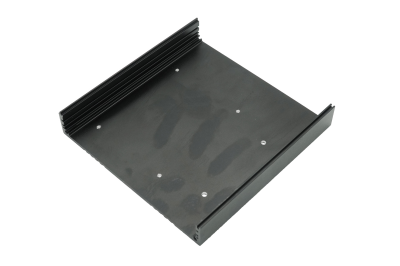

	部件名稱	下殼體
	部件尺寸	95-55-125
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

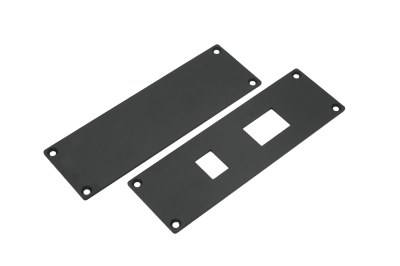

	項目	說明

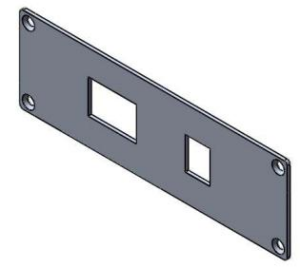

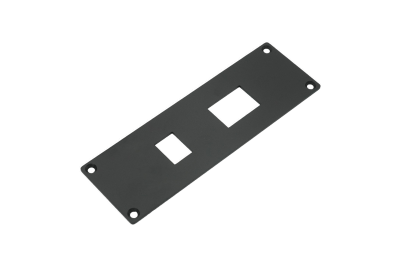

	部件名稱	前擋板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明

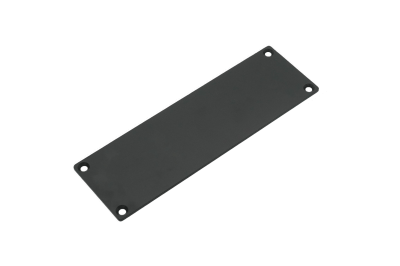

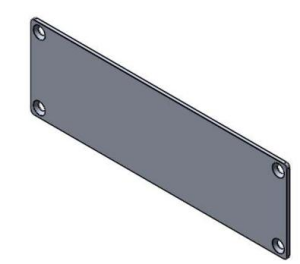

	部件名稱	后擋板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明

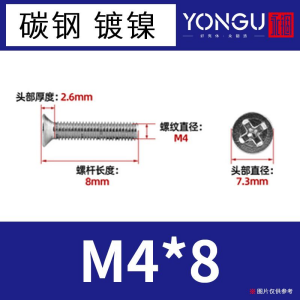

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X8
	材料信息	碳鋼
	表面處理	/
	加工工序	/
