23-08-02
一、項目介紹
1、應用場景：電源控制器
2、選擇型號：H30
3、定制尺寸：147*41*100
4、使用型材：6063、5052鋁型材
5、表面處理：陽極氧化-噴砂墨玉黑
 |
 |
 |

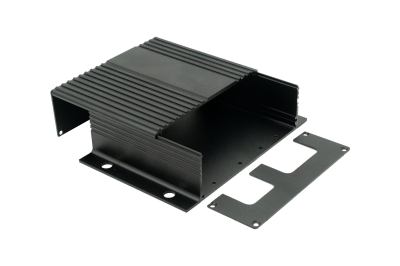

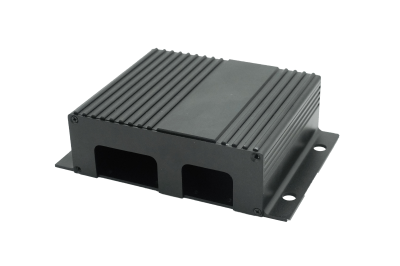

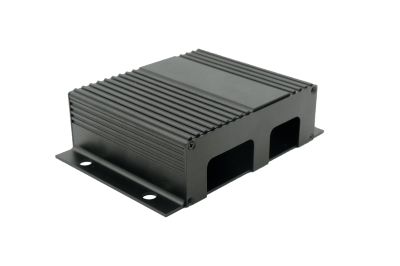

二、細節展示
 |
 |
 |
 |
 |
 |
三、案例說明

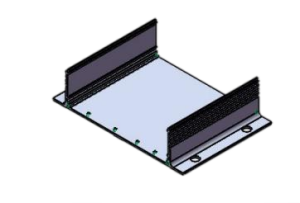

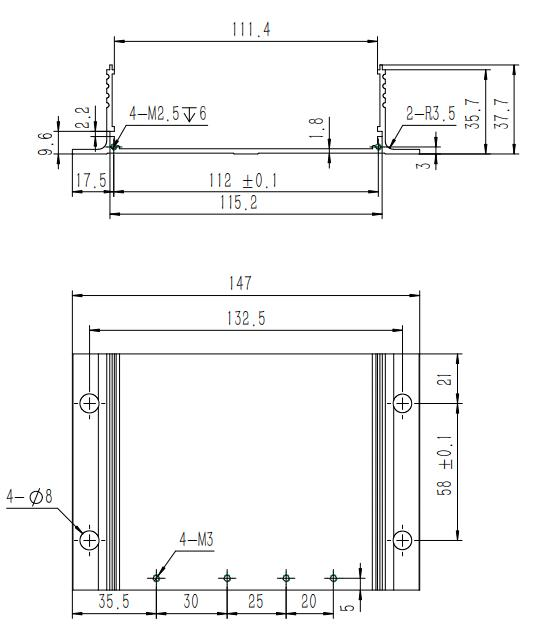

1.鋁合金外殼尺寸

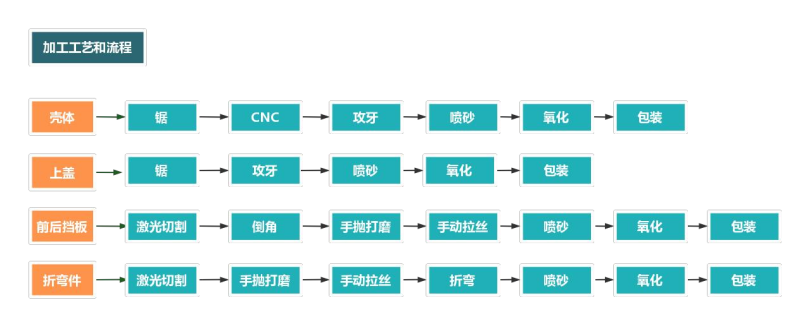

2.鋁合金外殼加工流程
四：加工細節
 |
項目 | 說明 |
| 部件名稱 |

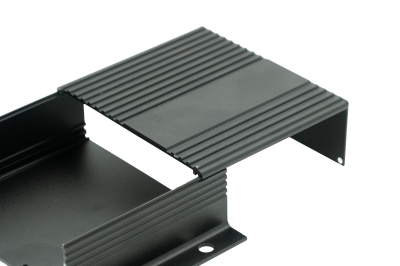

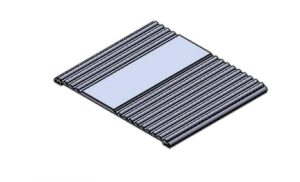

上蓋
|
|
| 部件尺寸 |
100-118-5.5
|
|
| 材料信息 |
6063-T5
|
|
| 表面處理 |
噴砂墨玉黑
|
|
| 加工工序 |
鋸—攻牙—噴砂—氧化—包裝
|
 |
項目 | 說明 |
| 部件名稱 |

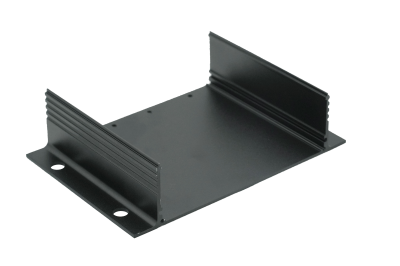

殼體
|
|
| 部件尺寸 |
118-39.4-1.5
|
|
| 材料信息 | 6063-T5 | |
| 表面處理 |
噴砂墨玉黑
|
|
| 加工工序 |
鋸—CNC—攻牙—噴砂—氧化—包裝
|
 |
項目 | 說明 |
| 部件名稱 |

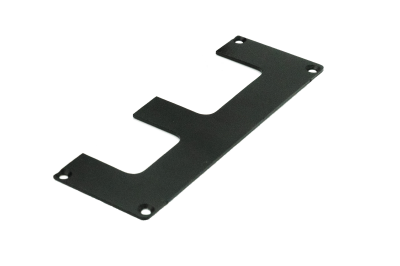

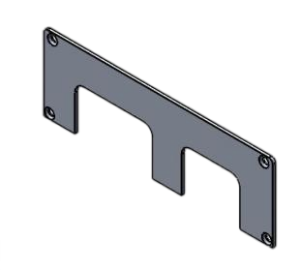

前擋板
|
|
| 部件尺寸 |
145-54
|
|
| 材料信息 | 5052-H32 | |
| 表面處理 |
噴砂墨玉黑
|
|
| 加工工序 |
激光切割—倒角—手拋打磨—手動拉絲（去毛
刺）—噴砂—氧化—包裝
|
 |
項目 | 說明 |
| 部件名稱 |

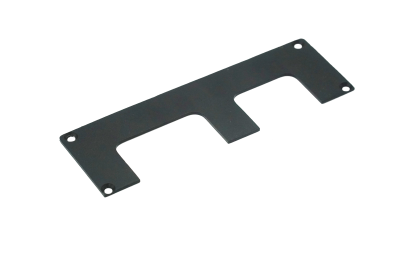

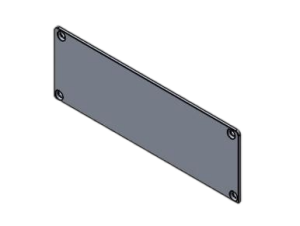

后擋板
|
|
| 部件尺寸 |
118-39.4-1.5
|
|
| 材料信息 | 5052-H32 | |
| 表面處理 |
噴砂墨玉黑
|
|
| 加工工序 |
激光切割—倒角—手拋打磨—手動拉絲（去毛
刺）—噴砂—氧化—包裝
|
 |
項目 | 說明 |
| 部件名稱 |

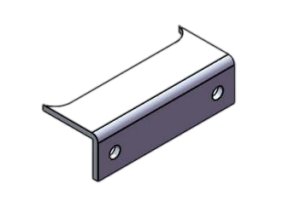

折彎件
|
|
| 部件尺寸 |
39.8-12.5-1.5
|
|
| 材料信息 | 5052-H32 | |
| 表面處理 | 噴砂墨玉黑 | |
| 加工工序 |
激光切割—手拋打磨—手動拉絲（去毛刺）—折
彎—噴砂—氧化—包裝
|
 |
項目 | 說明 |
| 部件名稱 |

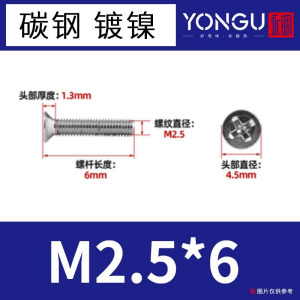

碳鋼鍍鎳十字沉頭螺絲
|
|
| 部件尺寸 |
M2.5X6
|
|
| 材料信息 |
普通碳鋼
|
|
| 表面處理 | / | |
| 加工工序 | / |
