一、項目介紹

1、應用場景：航空航天儀表

2、選擇型號：K17

3、定制尺寸：120*40*70

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂墨玉黑

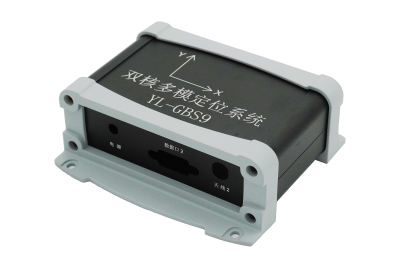

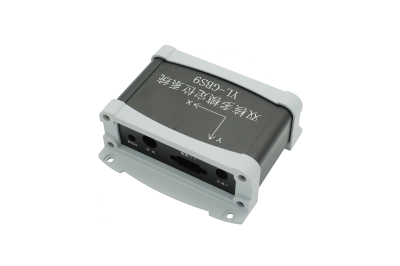

二、細節展示

三、案例說明

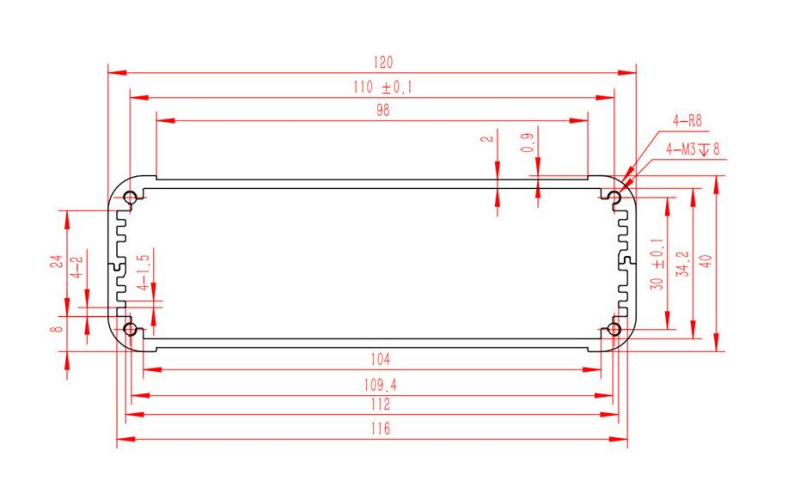

1.鋁型材外殼尺寸

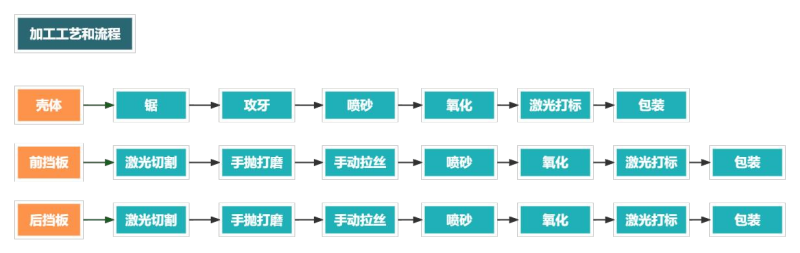

2.鋁型材外殼加工流程

四：加工細節

	項目	說明
	部件名稱	殼體
	部件尺寸	120-40-70
	材料信息	6063-T5
	表面處理	噴砂墨玉黑
	加工工序	鋸—攻牙—噴砂—氧化—激光打標—包裝

	項目	說明

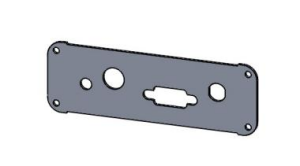

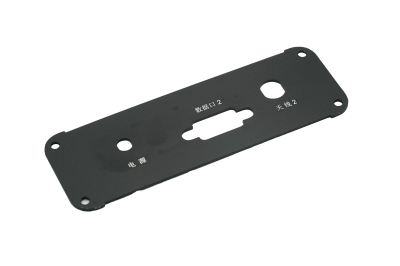

	部件名稱	前擋板
	部件尺寸	120-40
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—手拋打磨—手動拉絲—噴砂—氧化— 激光打標—包裝

	項目	說明

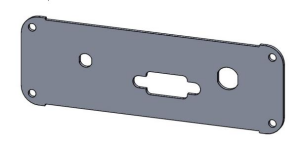

	部件名稱	后擋板
	部件尺寸	120-40
	材料信息	5052-H32
	表面處理	噴砂墨玉黑，激光
	加工工序	激光切割—手拋打磨—手動拉絲—噴砂—氧化— 激光打標—包裝

	項目	說明

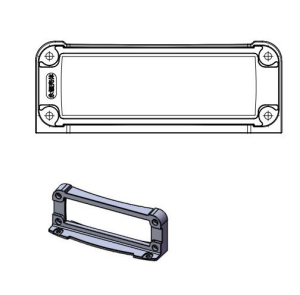

	部件名稱	塑料端蓋
	部件尺寸	120-40
	材料信息	ABS
	表面處理	噴橡膠漆
	加工工序	/

	項目	說明

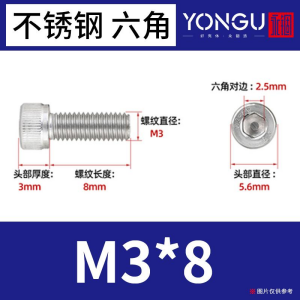

	部件名稱	不銹鋼六角螺絲
	部件尺寸	M3X8
	材料信息	不銹鋼
	表面處理	/
	加工工序	/
