一、項目介紹

1、應用場景：智慧通訊檢測系統(tǒng)儀器

2、選擇型號：H30

3、定制尺寸：147*41*155.5

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

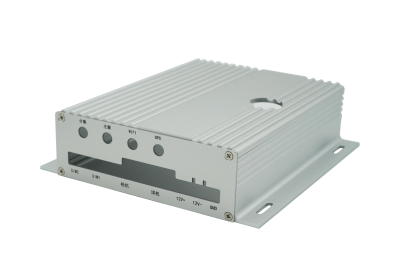

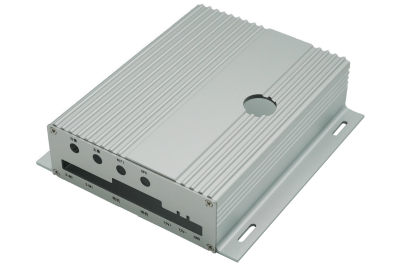

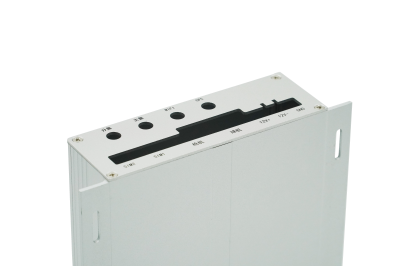

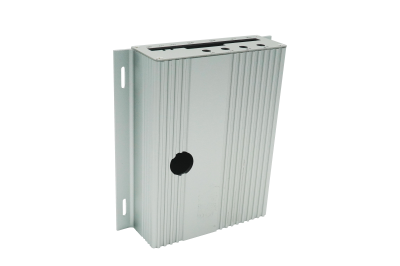

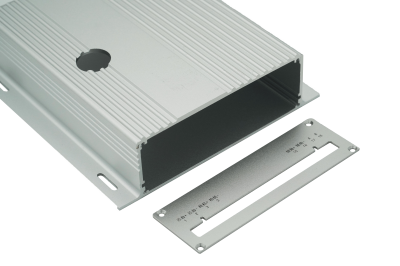

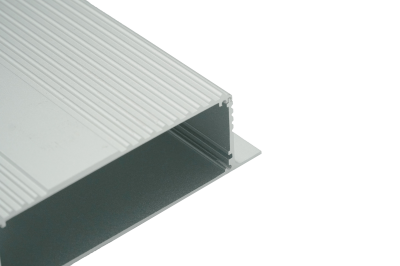

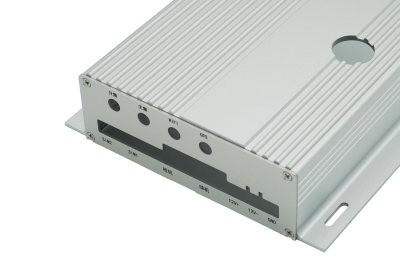

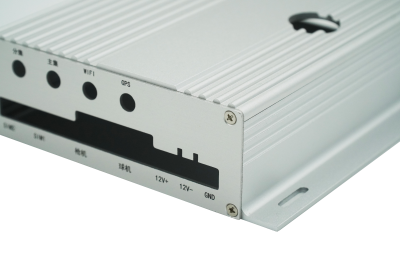

二、細節(jié)展示

三、案例說明

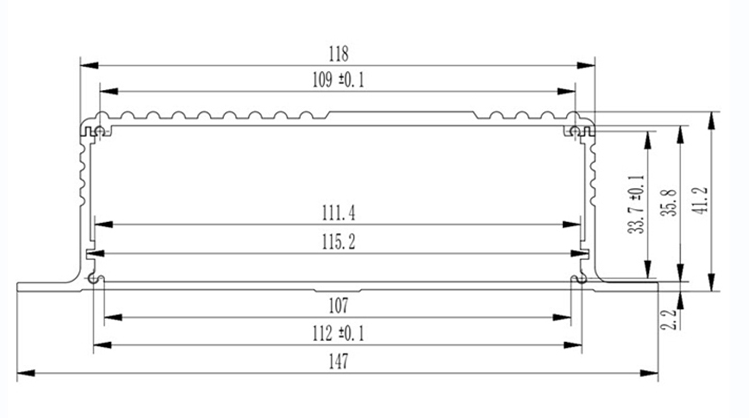

1.鋁合金外殼尺寸

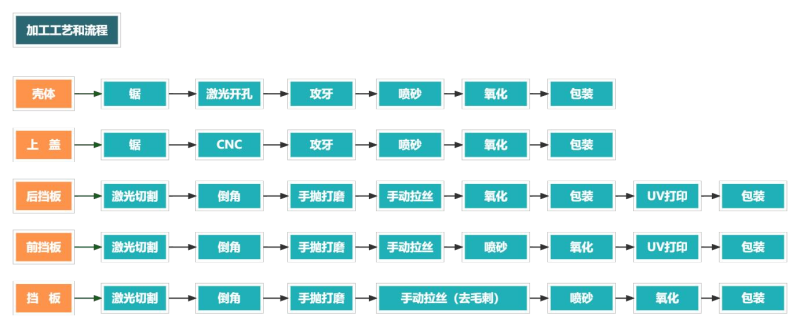

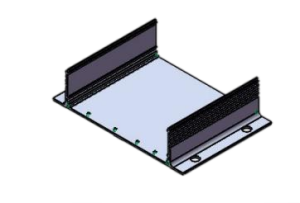

2.鋁合金外殼加工流程

四：加工細節(jié)

	項目	說明
	部件名稱	殼體
	部件尺寸	147-41-155.5
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—激光開孔—攻牙—噴砂—氧化—包裝

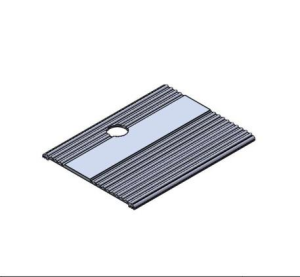

	項目	說明
	部件名稱	上蓋
	部件尺寸	118-39.4
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—噴砂—氧化—包裝

	項目	說明
	部件名稱	前擋板
	部件尺寸	118-39.4
	材料信息	5052-H32
	表面處理	噴砂皓月銀，UV打印
	加工工序	激光切割—倒角—手拋打磨—手動 拉絲—噴砂—氧化—UV打印—包裝

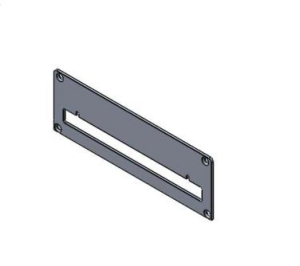

	項目	說明
	部件名稱	后擋板
	部件尺寸	118-39.4
	材料信息	5052-H32
	表面處理	噴砂皓月銀，UV打印
	加工工序	激光切割—倒角—手拋打磨—手動 拉絲—噴砂—氧化—UV打印—包裝

	項目	說明

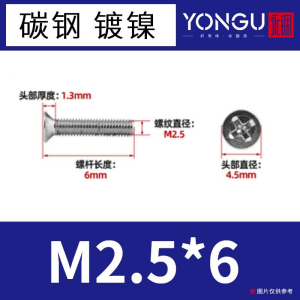

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M2.5*6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
