01

什么是鋁合金外殼雙色氧化

即鋁合金外殼產(chǎn)品通過兩次或多次陽極氧化和染色，賦予同一工件表面特定區(qū)域不同的顏色。

02

雙色氧化鋁合金優(yōu)勢

1有較強的吸附能力

鋁及鋁合金陽極氧化膜是一種多孔結構，具有很強的吸附能力，因此用各種顏料、潤滑劑、樹脂等填充孔洞可進一步提高鋁制品的保護、絕緣、耐磨性和裝飾性能。

2有很好的絕緣性能

鋁及鋁合金的陽極氧化膜已成為代替金屬導電性能的良好絕緣材料。

3具有較強的絕熱性能和耐熱性

因為陽極氧化膜的熱導率遠低于純鋁，陽極氧化膜可以承受1500 ℃ 左右，而純鋁只能承受660 ℃。

03

雙色氧化的方法

1遮蔽法

流程：先將整個金屬殼體拋光成鏡面，然后用曝光顯影方法將感光油墨噴涂到Logo處形成遮蔽區(qū)域，然后對未遮蔽區(qū)域進行噴砂處理，然后進行第一次陽極氧化，染色，封孔;再清洗Logo處的油墨，然后進行第二次陽極氧化，第二次陽極氧化針對的是遮蔽區(qū)域，非遮蔽區(qū)域因為經(jīng)過了第一次的陽極氧化受保護就不再受第二次陽極氧化的影響了，如此形成了鋁殼體的Logo表面效果。

2去除法

首先對鋁合金進行一次氧化著色,進行一次封孔,然后對二次氧化需著色面進行處理以去除該著色面上的氧化膜,接著去油脂,然后進行二次氧化著色,最后進行二次封孔處理得到成品;其中在一次氧化著色步驟中,采用抗酸性染料,并且控制一次氧化需著色面上的氧化膜厚度在15~20um;在一次封孔步驟中,采用中性封孔劑,封孔時間控制在10~30分鐘,封孔溫度控制在70~90℃。

04

永錮實例·雙色氧化

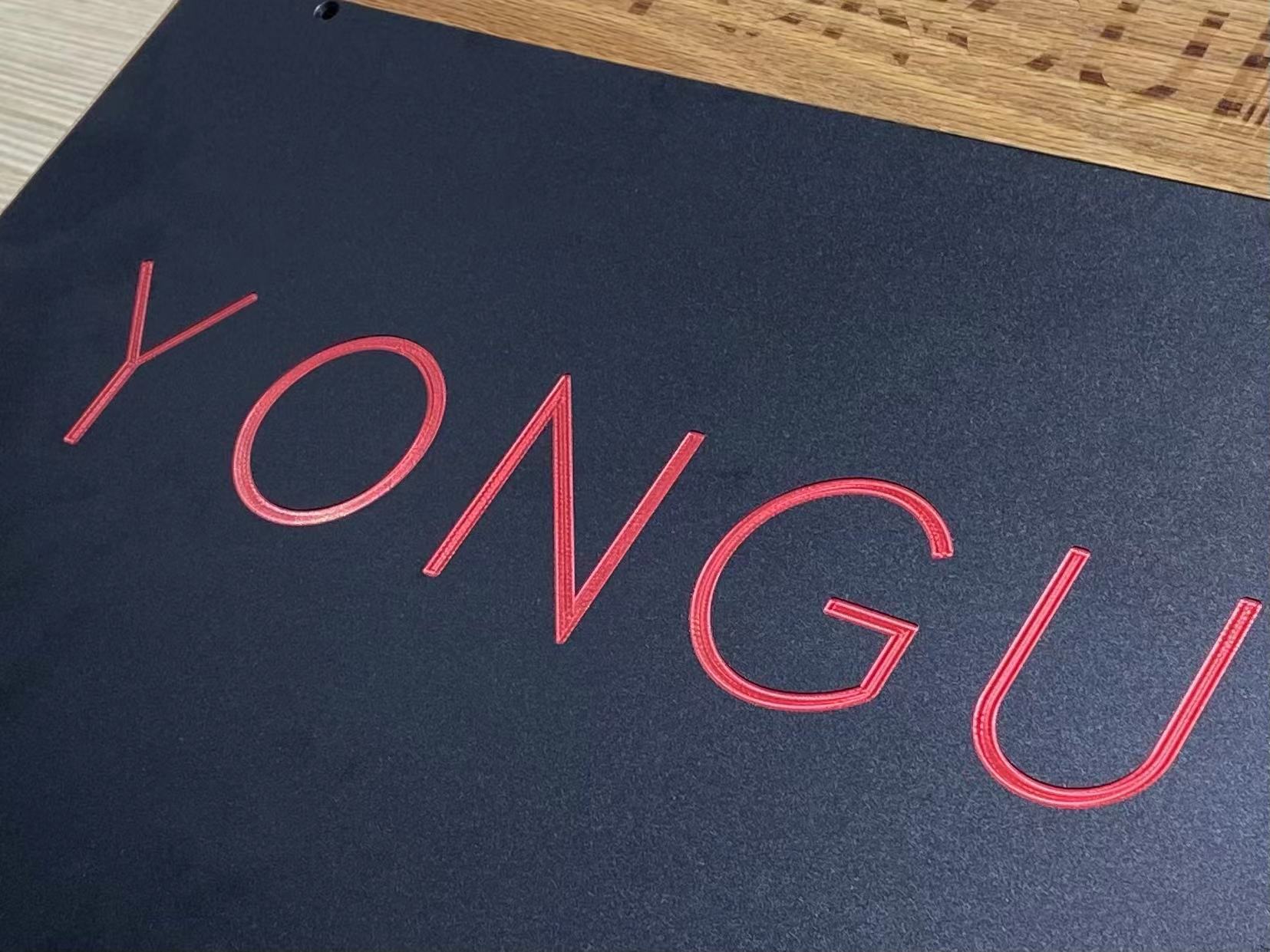

e.g.黑底紅字鋁合金面板



1方法一：首先要上一個基礎色，先把面板整體氧化成黑色，做雙色氧化最重要的是做好封閉（原因：還要再去做一次氧化）；當做完整個黑色之后，把要做的第二個顏色的部位去銑出來（即通過機加工把表面的氧化層銑掉，讓它漏出鋁基材，再去重新做一次氧化給他生成氧化膜，再去上色。

2方法二：如果先做顏色較少的部分，可以在此處先用防酸的油墨去刷上一層，再重新去氧化（原理：再去做氧化的時候，需要把保護好的位置和硫酸溶液隔絕開來，目的是為了讓這個位置不會被酸腐蝕掉它的氧化層，其他部位再重新做氧化去生成氧化膜，進而通過上色去著相應的顏色。

05

氧化封閉

其中，封閉工作是雙色氧化過程中最為關鍵的步驟。當產(chǎn)品進行二次或多次氧化時，會起到完成著色部分不會被破壞掉的保證工作。

鋁及鋁合金陽極氧化膜具有多孔結構，表面活性大，所處環(huán)境中的侵蝕介質及污染物質會被吸附進入膜孔，著色膜的色素體也容易流出，從而降低氧化膜的耐蝕性及其他特性。未封閉或封閉不良的陽極氧化膜，短時間內(nèi)就可能出現(xiàn)污斑和腐蝕。

氧化膜封閉處理有多種方法，按作用機理可分為:利用水化反應產(chǎn)物膨脹，如熱水封閉、水蒸氣封閉，利用鹽水解而吸附阻化，如無機鹽封閉;利用有機物屏蔽，如浸油脂、蠟、樹脂等。
