一、項目介紹

1、應用場景：車載以太交換機

2、選擇型號：G02

3、定制尺寸：105*45*155

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

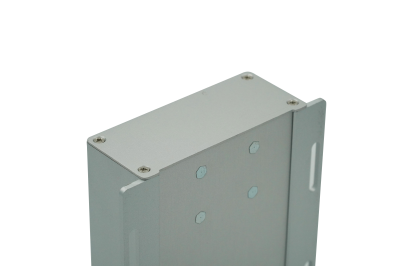

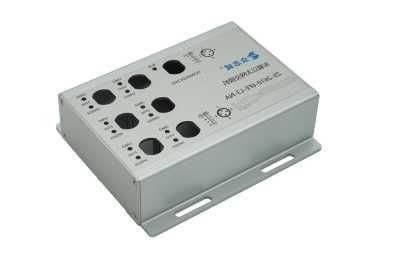

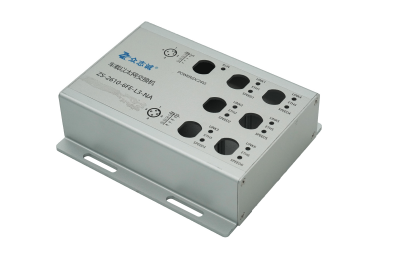

二、細節(jié)展示

三、案例說明

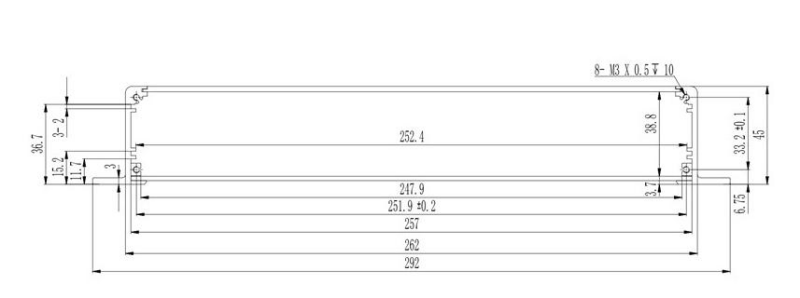

1.鋁型材外殼尺寸

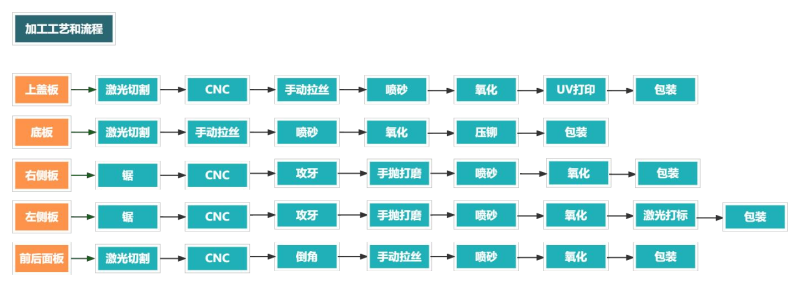

2.鋁型材外殼加工流程

四：加工細節(jié)

	項目	說明
	部件名稱	上蓋
	部件尺寸	105-155
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—CNC—手動拉絲—噴砂—氧化—UV 打印—包裝

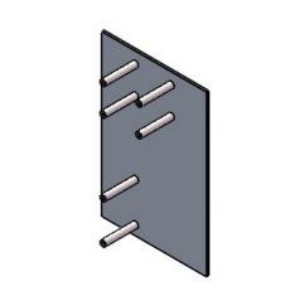

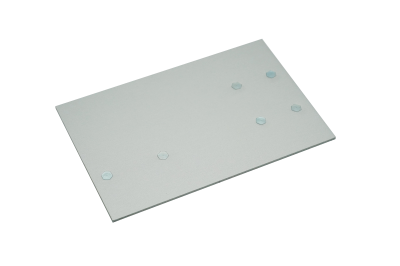

	項目	說明
	部件名稱	底蓋
	部件尺寸	105-155
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—手動拉絲—噴砂—氧化—壓鉚—包裝

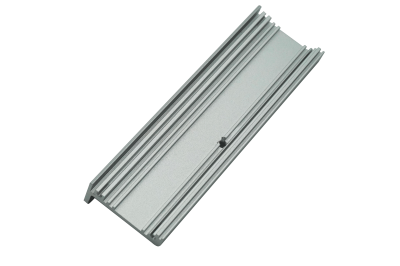

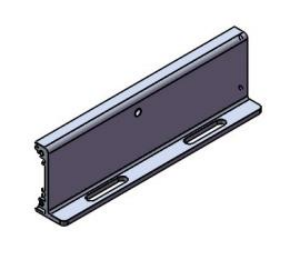

	項目	說明

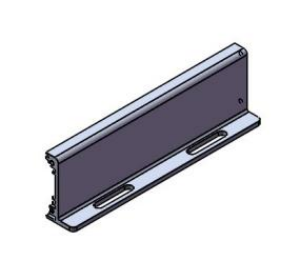

	部件名稱	左側板
	部件尺寸	152-22
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—手拋打磨—噴砂—氧化—激光 打標—包裝

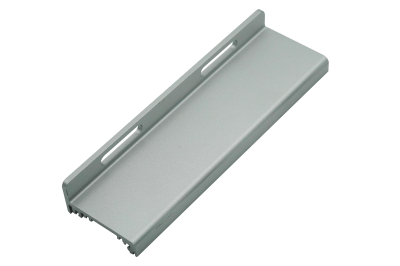

	項目	說明
	部件名稱	右側板
	部件尺寸	152-22
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—CNC—攻牙—手拋打磨—噴砂—氧化—激光 打標—包裝

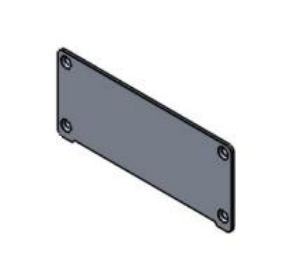

	項目	說明

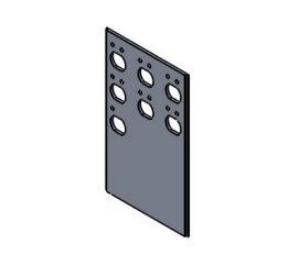

	部件名稱	前后面板
	部件尺寸	105-45
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—CNC—倒角—手動拉絲—噴砂—氧 化—包裝

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X6
	材料信息	碳鋼
	表面處理	/
	加工工序	/
