一、項目介紹

1、應用場景：信號探測儀器

2、選擇型號：K10

3、定制尺寸：168*54*345

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-拉絲皓月銀

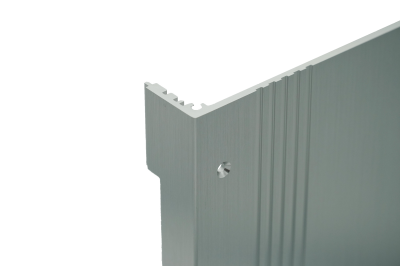

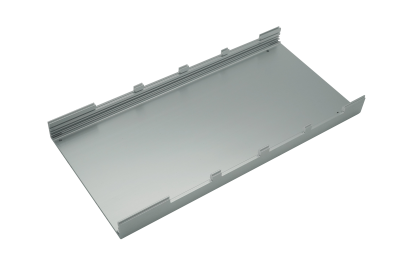

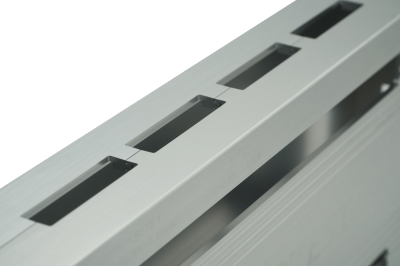

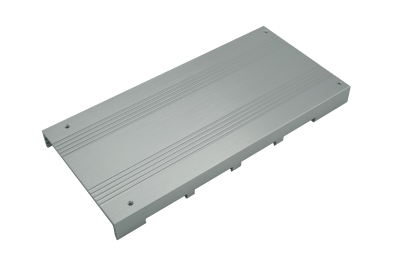

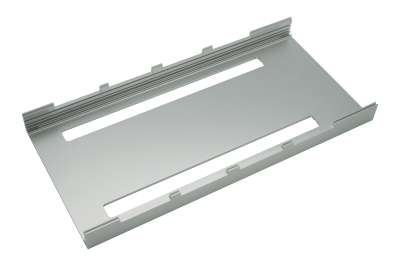

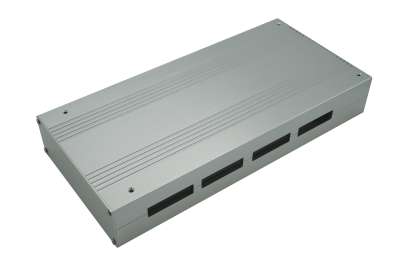

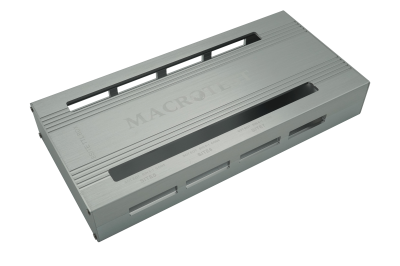

二、細節展示

三、案例說明

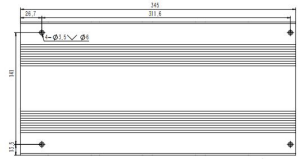

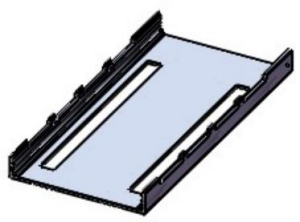

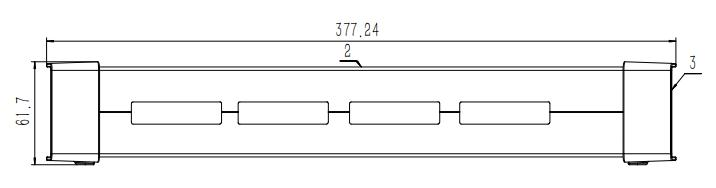

1.鋁型材外殼尺寸

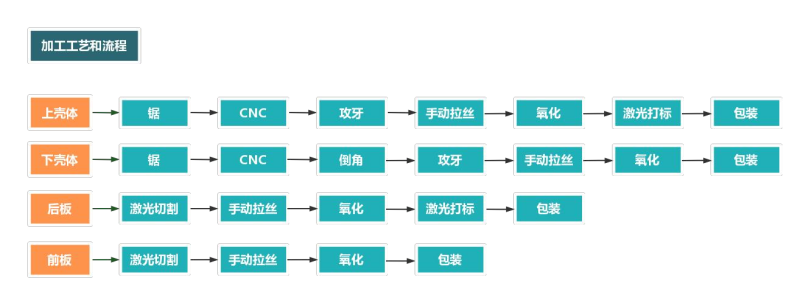

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

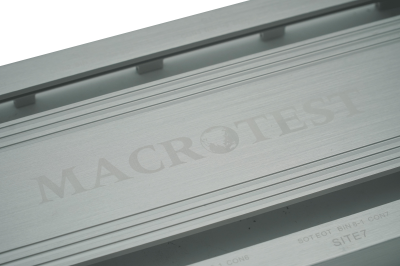

	部件名稱	上殼體
	部件尺寸	168*29.8*345
	材料信息	6063-T5
	表面處理	拉絲皓月銀，激光
	加工工序	激光切割—倒角—手動拉絲—噴砂—氧化—包裝

	項目	說明
	部件名稱	下殼體
	部件尺寸	168*29.8*345
	材料信息	6063-T5
	表面處理	拉絲皓月銀
	加工工序	鋸—CNC—倒角—攻牙—手動拉絲—氧化—包裝

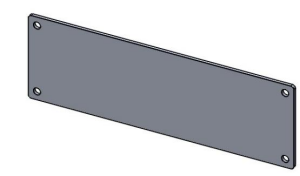

	項目	說明

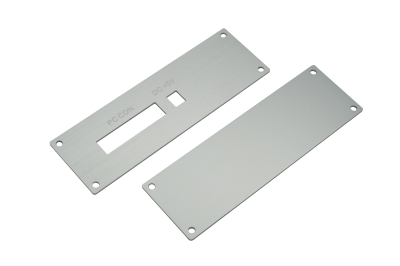

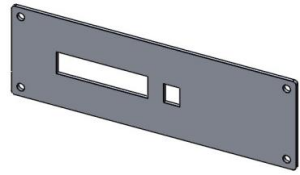

	部件名稱	前擋板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	激光切割—手動拉絲—氧化—激光打標—包裝

	項目	說明
	部件名稱	后擋板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面處理	拉絲皓月銀
	加工工序	激光切割—手動拉絲—氧化—包裝

	項目	說明

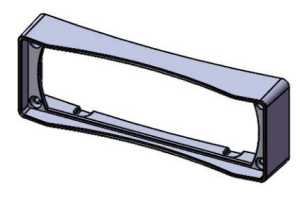

	部件名稱	淺灰塑料防護框
	部件尺寸	174.25*61.7*3
	材料信息	ABS
	表面處理	/
	加工工序	/

	項目	說明
	部件名稱	電池固定支架2
	部件尺寸	48*41*2
	材料信息	5052-H32
	表面處理	噴砂墨玉黑
	加工工序	激光切割—折彎—手動拉絲—噴砂—氧化—包裝

	項目	說明

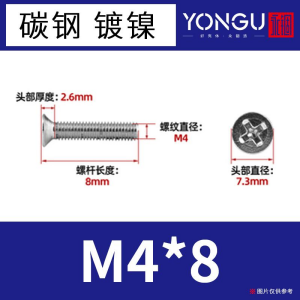

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X8
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
