23-09-04
一、項目介紹
1、應用場景：機器設備控制器
2、選擇型號：H04
3、定制尺寸：52*38*97
4、使用型材：6063、5052鋁型材
5、表面處理：陽極氧化-噴砂墨玉黑

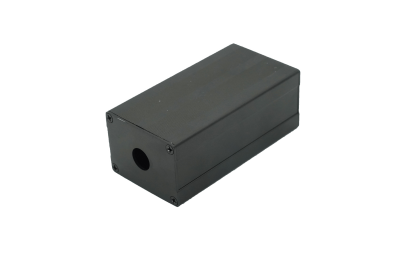

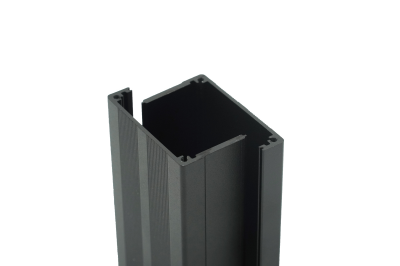

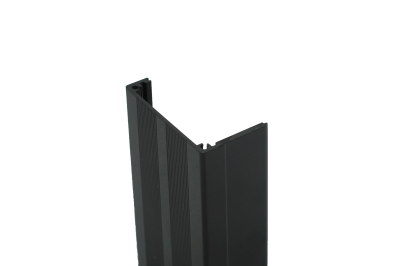

二、細節展示
 |
 |
 |
三、案例說明

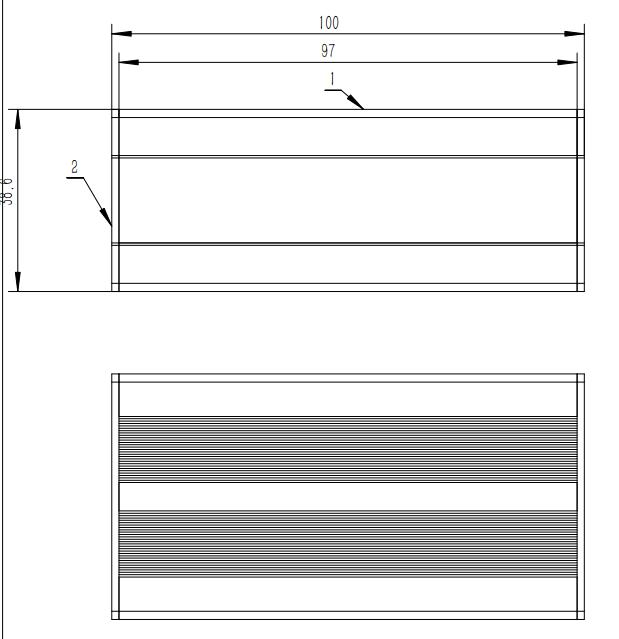

1.鋁型材外殼內部尺寸

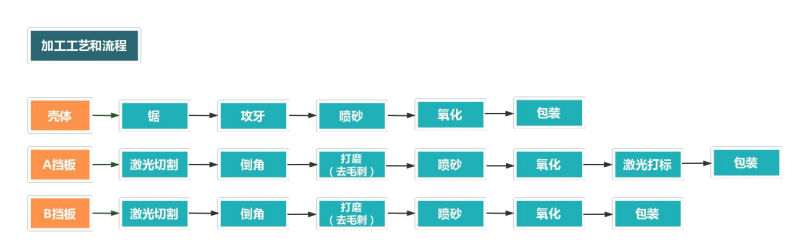

2.鋁合金外殼加工流程
四：加工細節
 |
項目
|
說明
|
|
部件名稱
|
殼體
|
|
|
部件尺寸
|
52-29.5-97
|
|
|
材料信息
|
6063-T5
|
|
|
表面處理
|
噴砂墨玉黑
|
|
|
加工工序
|
鋸—攻牙—噴砂—氧化—包裝
|
 |
項目
|
說明
|
|
部件名稱
|

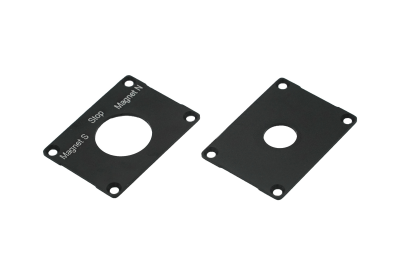

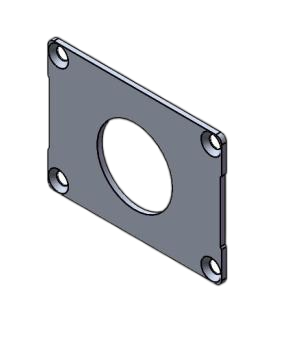

A擋板
|
|
|
部件尺寸
|
52-38.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
噴砂墨玉黑
|
|
|
加工工序
|
激光切割—倒角—打磨（去毛刺）—噴砂—氧
化—激光打標—包裝
|
 |
項目
|
說明
|
|
部件名稱
|
B擋板
|
|
|
部件尺寸
|
52-38.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面處理
|
噴砂墨玉黑
|
|
|
加工工序
|
激光切割—倒角—打磨（去毛刺）—噴砂—氧
化—包裝
|
 |
項目
|
說明
|
|
部件名稱
|

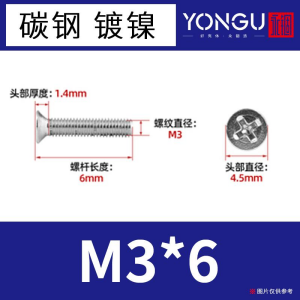

碳鋼鍍鎳十字沉頭螺絲
|
|
|
部件尺寸
|
M3X6
|
|
|
材料信息
|
碳鋼
|
|
|
表面處理
|
/
|
|
|
加工工序
|
/
|
