一、項目介紹

1、應用場景：工業自動控制系統閘瓦主機

2、選擇型號：N201A

3、定制尺寸：257*95*200

4、使用型材：6063、5052鋁型材

5、表面處理：陽極氧化-噴砂皓月銀

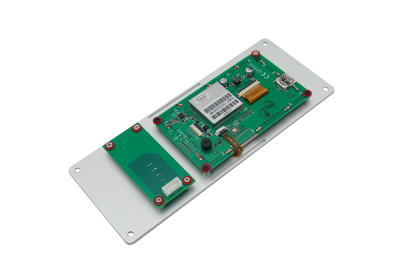

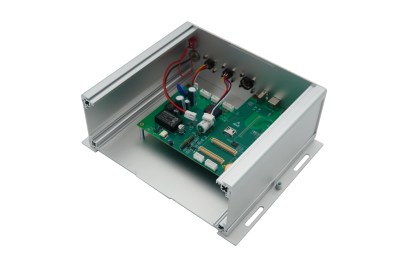

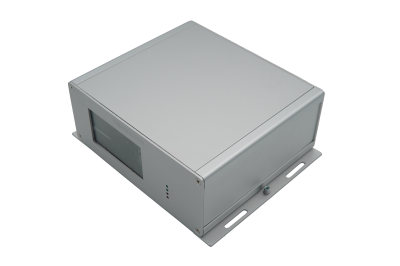

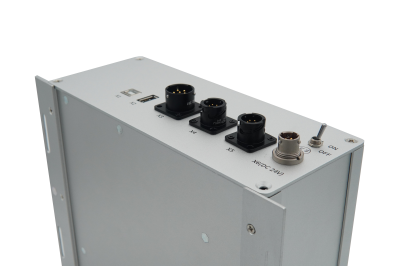

二、細節展示

三、案例說明

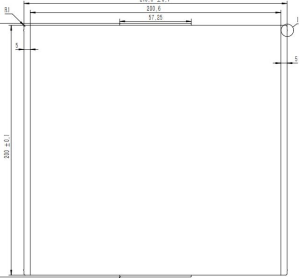

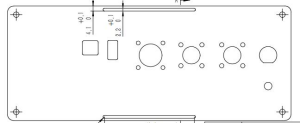

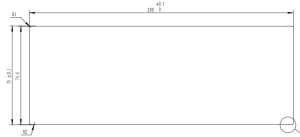

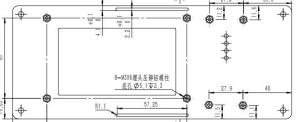

1.鋁合金外殼尺寸

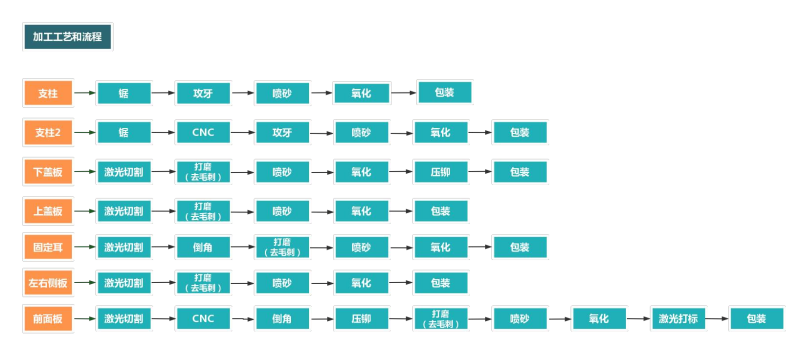

2.鋁合金外殼加工流程

四：加工細節

	項目	說明

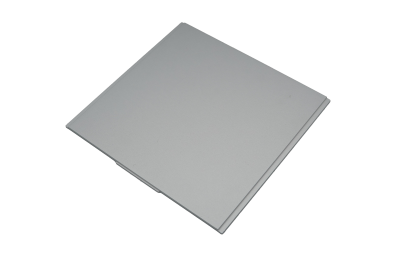

	部件名稱	上蓋板
	部件尺寸	210.6-203-4
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	CNC—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明

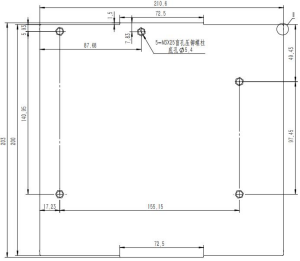

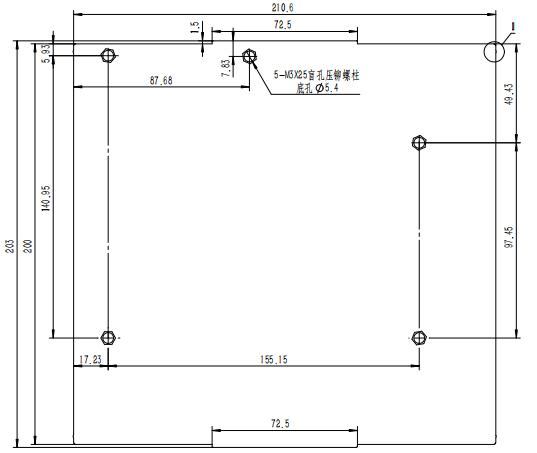

	部件名稱	下蓋板
	部件尺寸	210.6-203-2
	材料信息	5052-H32
	表面處理	噴砂皓月銀，壓鉚
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—壓 鉚—包裝

	項目	說明
	部件名稱	后面板
	部件尺寸	229-93-3
	材料信息	5052-H32
	表面處理	噴砂皓月銀，激光
	加工工序	激光切割—CNC—倒角—壓鉚—打磨（去毛 刺）—噴砂—氧化—激光打標—包裝

	項目	說明

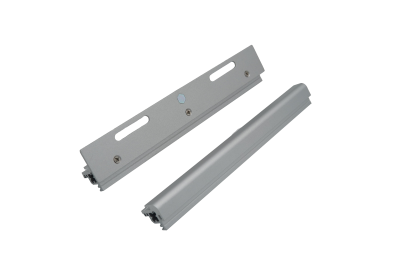

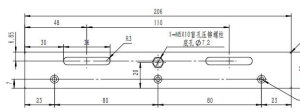

	部件名稱	固定耳
	部件尺寸	206-28-2
	材料信息	5052-H32
	表面處理	噴砂皓月銀，壓鉚，激光
	加工工序	激光切割—倒角—打磨（去毛刺）—噴砂—氧 化—包裝

	項目	說明

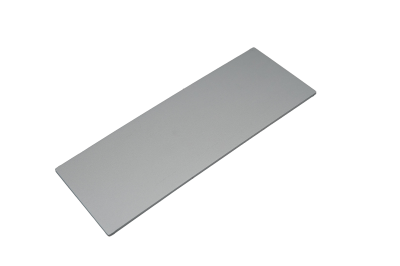

	部件名稱	左右擋板
	部件尺寸	200-75-2
	材料信息	5052-H32
	表面處理	噴砂皓月銀
	加工工序	激光切割—打磨（去毛刺）—噴砂—氧化—包裝

	項目	說明
	部件名稱	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面處理	噴砂皓月銀
	加工工序	鋸—攻牙—噴砂—氧化—包裝

	項目	說明
	部件名稱	前面板
	部件尺寸	229-93-3
	材料信息	5052-H32
	表面處理	噴砂皓月銀，激光
	加工工序	激光切割—CNC—倒角—壓鉚—打磨（去毛 刺）—噴砂—氧化—激光打標—包裝

	項目	說明

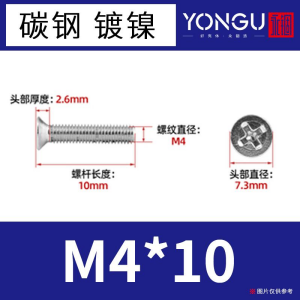

	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M4X10
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/

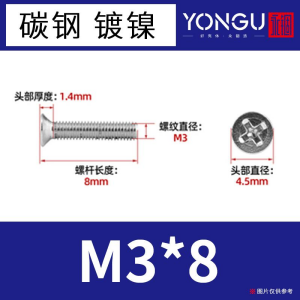

	項目	說明
	部件名稱	碳鋼鍍鎳十字沉頭螺絲
	部件尺寸	M3X8
	材料信息	普通碳鋼
	表面處理	/
	加工工序	/
